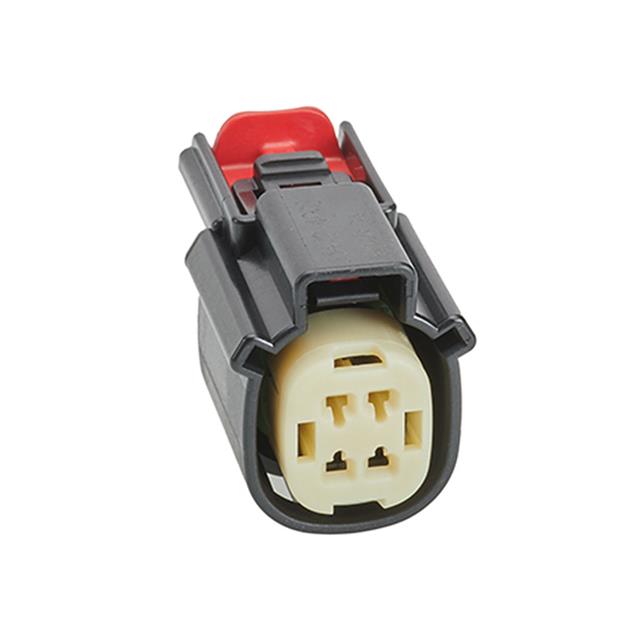

0334724043

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 4pin Female Socket 压接 灰色 导线安装,自由悬挂,通孔安装 24.81mm(高度)
供应商型号: 0334724043-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0334724043

0334724043概述

    电子元器件技术手册解析
    本篇文章将深入探讨一款电子元器件的产品手册,并对其各方面进行详细的解析,以帮助读者更好地理解和使用该产品。

    1. 产品简介


    这款电子元器件是Molex公司生产的一种密封式双排插头,适用于多种工业及汽车应用领域。它主要包括两种配置:标准配置(Standard)和传输配置(Transmission)。根据不同的应用场景,产品还提供了多种尺寸选项,如2X2、2X3、2X4、2X6、2X8和2X10。这些配置确保了其在复杂连接环境中的灵活性和可靠性。

    2. 技术参数


    根据技术手册内容,我们可以总结出以下关键的技术参数:
    - 外形尺寸:
    - 2X2:18.58 x 1.75 x 25.45 mm(无插槽)
    - 2X2(带插槽):18.58 x 1.75 x 27.65 mm
    - 2X2(加长版):18.58 x 1.75 x 25.45 mm(长度为42.25 mm)
    - 2X3(带插槽):22.25 x 3.5 x 30.50 mm
    - 2X3(不带插槽):22.25 x 3.5 x 26.24 mm
    - 2X4(带插槽):25.75 x 1.75 x 31.50 mm
    - 2X4(不带插槽):25.75 x 1.75 x 29.19 mm
    - 2X6(带插槽):32.75 x 1.75 x 35.58 mm
    - 2X6(不带插槽):32.75 x 1.75 x 35.58 mm(长度为32.95 mm)
    - 2X6(无硅胶,V0等级):32.75 x 1.75 x 35.58 mm(长度为33.85 mm)
    - 2X8(带插槽):39.80 x 1.75 x 42.25 mm
    - 2X8(不带插槽):39.80 x 1.75 x 42.25 mm
    - 2X10(带插槽):46.75 x 1.75 x 49.95 mm
    - 2X10(不带插槽):46.75 x 1.75 x 49.95 mm(长度为48.04 mm)
    - 材料要求:产品材料需要符合Molex的化学物质和包装规范(QEHS-699000-301),并在IMDS系统下提交零件号数据(公司ID#13255)。
    - 工作温度范围:手册中没有明确提及具体的工作温度范围,但根据其密封设计和使用材料推测,应在广泛的温度范围内表现良好。
    - 电气特性:手册中未详细说明具体的电气性能指标,但通常这类产品会提供电流、温度、密封性和阻燃性的额定值(通过UL V0认证的产品会有更严格的防火性能)。
    - 组装与包装:产品通常采用塑料袋或纸箱包装,便于运输和储存。装配时需要注意组件的正确安装顺序。

    3. 产品特点和优势


    该款电子元器件的主要优势在于其灵活性、可靠性和安全性。以下是其显著特点:
    - 多样性配置:提供不同尺寸和类型的配置,适应不同的应用场景需求。
    - 高密封性:设计用于各种恶劣环境下,如高温、高湿或腐蚀性环境,确保连接的长期稳定性。
    - 易于维护:标准化的设计使得后期维护和升级变得简单快捷。
    - 安全认证:部分型号通过UL V0认证,具备优异的防火性能,适用于对安全性能有较高要求的应用场景。

    4. 应用案例和使用建议


    根据技术手册中的信息,该款电子元器件主要应用于汽车、工业自动化等领域。例如,在汽车内部的电线束连接中,这种密封式双排插头可以有效地保护连接点不受外界环境的影响,从而提高车辆的安全性和耐用性。此外,还可以用于工业控制系统中的信号传输,确保通信稳定可靠。
    使用建议:
    - 在安装过程中,确保所有部件正确无误地安装到位,特别是对于有特定方向要求的部件。
    - 注意检查产品的外观是否有明显的损伤或缺陷,避免影响正常使用。
    - 定期进行清洁和检查,确保连接部位干净无尘,有助于延长使用寿命。

    5. 兼容性和支持


    该产品与多种Molex和Schlemitter制造的部件兼容,具体兼容信息可参见相关产品图表。Molex公司为客户提供全方位的支持,包括技术支持、售后服务和技术文档等资源,以确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    根据手册中的常见问题列表,我们整理了一些可能遇到的问题及其解决方案:
    - 问题一:插头难以插入
    - 解决方案:确认插入方向正确,并检查是否存在异物阻碍;如有必要,可轻轻润滑接口处。

    - 问题二:无法正常锁定
    - 解决方案:检查锁扣是否处于正确位置,并确保锁扣部件完好无损;如有损坏,需更换新的锁扣部件。
    - 问题三:接口出现渗水现象
    - 解决方案:确认所有密封圈已正确安装并紧固;必要时,可以考虑更换更高性能的密封圈以增强防水效果。

    7. 总结和推荐


    综合来看,Molex公司的这款密封式双排插头以其多样化的配置、优良的密封性和可靠的性能,成为许多高要求应用场景的理想选择。如果您正在寻找一种能够在复杂环境中稳定工作的连接解决方案,那么该产品无疑是一个值得信赖的选择。无论是汽车制造还是工业自动化项目,它都能提供卓越的表现,推荐在相关项目中优先考虑。

0334724043参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 Latch Holder,Receptacle
颜色 灰色
长*宽*高 24.81mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
