5031492800

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 2 28pin Non-Gendered 压接 米黄色 导线安装,自由悬挂,通孔安装 25.3mm(长度)*8.95mm(高度)
供应商型号: J-MOLE-0052999
供应商: Chip1stop
标准整包数: 1

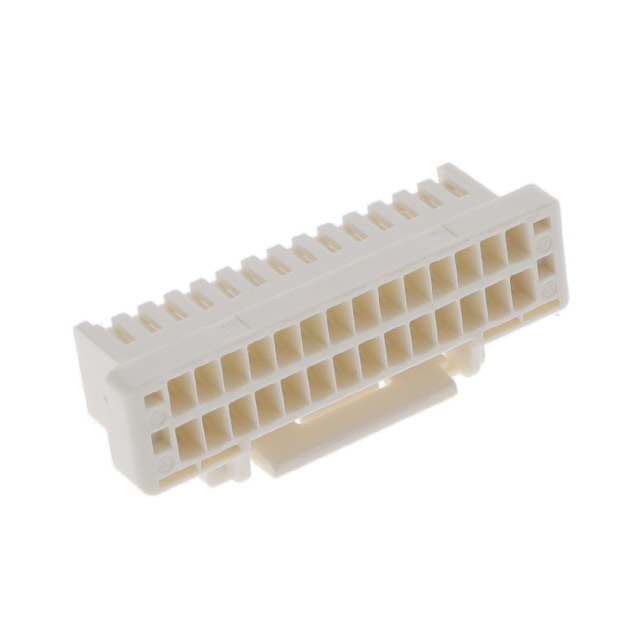

MOLEX 矩形连接器 - 外壳 5031492800

5031492800概述


    产品简介


    CLIK-Mate Plug Housing(插头外壳)是一种专为信号和线到板连接设计的高性能连接器,适用于各种电子设备。它具有1.50mm的间距,双排布局,采用正向锁定机制,确保连接稳定可靠。CLIK-Mate Plug Housing适用于28个电路,并且提供自然颜色的选项。这款产品隶属于CLIK-Mate系列,是Molex公司旗下的一个知名品牌。

    技术参数


    CLIK-Mate Plug Housing的主要技术规格如下:
    - 间距: 1.50mm
    - 电路数量: 最大28个电路
    - 外壳材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 锁紧机构: 正向锁定机制
    - 极化: 与匹配部分极化
    - 温度范围: -40°C 至 +105°C
    - 性别标识: 插座型(Plug)
    - 包装类型: BagMates
    - 色号: 自然色
    - 极性: 极化
    - 适用场合: 信号传输和线到板连接

    产品特点和优势


    CLIK-Mate Plug Housing具备多项独特的功能和优势,使其在市场上具有较强的竞争力:
    - 高可靠性: 采用正向锁定机制,确保连接的稳定性。
    - 宽温度范围: 可以在极端温度环境下工作,适应广泛的工业应用。
    - 耐用材料: 使用PBT材料制成,具备良好的机械强度和耐热性。
    - 易于识别: 颜色为自然色,便于快速识别和安装。
    - 极化设计: 确保正确的插入方向,防止误操作。

    应用案例和使用建议


    CLIK-Mate Plug Housing广泛应用于消费电子、汽车电子、工业自动化等领域。以下是一些常见的应用示例和使用建议:
    - 消费电子: 在智能手机、平板电脑等设备中作为内部连接器使用,提高产品的可靠性和稳定性。
    - 汽车电子: 在车载导航系统、车灯控制系统等中作为信号传输接口,保证数据传输的安全性。
    - 工业自动化: 在PLC控制系统、机器人手臂中作为线到板连接器,实现高效的信号传输。
    使用建议:
    - 避免过度弯曲: 在布线时要避免对连接器进行过度弯曲,以减少信号干扰和损坏风险。
    - 定期检查: 定期检查连接器的状态,确保无磨损和腐蚀。
    - 合理安排电缆路径: 合理规划电缆路径,避免强电磁场干扰。

    兼容性和支持


    CLIK-Mate Plug Housing可与多个配套产品配合使用,例如预压接导线(如797581011)、CLIK-Mate插针终端(如502579、503429)等。这些配套产品均符合相关行业标准,如IPC 1752A Class C/D、IEC-62474等。此外,Molex公司还提供相关的技术支持和售后服务,以帮助用户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 检查锁紧机制是否正确工作,重新插拔连接器。

    2. 问题: 温度过高导致故障。
    - 解决方案: 检查散热措施是否到位,确保工作环境符合温度要求。

    3. 问题: 插针和插座不匹配。
    - 解决方案: 确认使用正确的配套产品,如预压接导线和插针终端。

    总结和推荐


    CLIK-Mate Plug Housing是一款性能卓越的电子元器件,适用于多种应用场景。它的高可靠性、宽温度范围、耐用材料以及良好的极化设计使其在市场上具有较强的竞争优势。同时,其广泛的兼容性和厂家的支持也使得用户可以更方便地使用和维护。综上所述,我们强烈推荐CLIK-Mate Plug Housing用于需要高质量信号传输的应用场合。

5031492800参数

参数
触头类型 Non-Gendered
紧固类型 -
排数 2
触头端接 压接
针脚数 28pin
类型 Latch Lock,Plug
颜色 米黄色
长*宽*高 25.3mm(长度)*8.95mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
