347082009

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

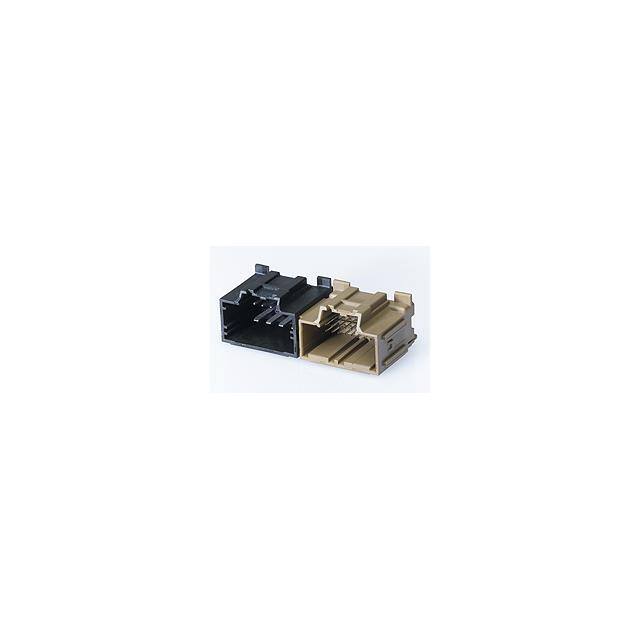

产品描述: Header,Latch Holder 2 16pin Male Pin 灰色,黑色 通孔安装
供应商型号: Q-347082009
供应商: 期货订购
标准整包数: 8568
MOLEX 矩形连接器 - 外壳 347082009

347082009概述

    Stac64 单一、多口袋和混合插头系统

    1. 产品简介


    Stac64 是一款适用于汽车、电源和线对板应用的高可靠性 PCB 插头系统。它包括单一、多口袋和混合插头设计,提供卓越的电气性能和机械稳定性。该系统采用了多种配置,以满足不同应用场景的需求。

    2. 技术参数


    - 基本规格:
    - 型号:0347082009
    - 系列:34708
    - 包装类型:托盘
    - 赛事:PCB 插头
    - 应用:汽车、电源、线对板
    - 色彩:黑色、灰色
    - 触点数(加载):16
    - 触点数(最大):16
    - 锁定机制:是
    - 极化机制:是
    - 终端接口样式:通孔
    - 最大焊接温度:260℃
    - 额定电压:500V
    - 额定电流:5A
    - 材料:
    - 接触件材料:铜合金
    - 接触件电镀:锡镍镀层
    - 电阻材料:高热塑性树脂
    - 重量:10.272g
    - 尺寸:
    - 插拔次数:最多10次
    - 端子长度:3.36mm
    - PCB 板厚:1.57mm
    - 极距:2.54mm
    - 温度范围:
    - 操作温度:-40°C 至 +100°C

    3. 产品特点和优势


    - 多样化配置:Stac64 系统提供了多种插头配置选项,包括单口袋和多口袋,满足不同的应用需求。
    - 高可靠性:极化和锁定机制确保了连接的稳定性和可靠性,可承受高达10次的插拔。
    - 宽温度范围:能够适应从-40°C 到 +100°C 的极端温度环境。
    - 卓越的电气性能:额定电压为500V,适合高压应用场合。

    4. 应用案例和使用建议


    - 汽车应用:Stac64 在汽车行业中广泛应用,用于发动机控制单元、车身控制系统等领域。
    - 电源应用:Stac64 也适用于电源管理模块,确保高效且可靠的电力传输。
    - 线对板应用:可用于各种线对板连接,提供稳固的电气连接。
    使用建议:
    - 在组装过程中确保极化和锁定机制正确安装。
    - 注意保持插头与 PCB 板之间的清洁度,以提高可靠性。
    - 定期检查插头的磨损情况,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性:
    - Stac64 系列插头与31408 USCAR 2.54mm (.100”) 载体插座、31372 5.25mm (.206") 混合插座和34729 2.54mm (.100") 插座兼容。

    - 支持:
    - Molex 提供详细的文档和支持服务,确保客户在使用过程中获得必要的技术支持和帮助。

    6. 常见问题与解决方案


    - 问题1:插头插拔时容易损坏?
    - 解决方案:确保插拔过程平稳进行,避免快速插拔,减少对插头的损伤。
    - 问题2:无法实现正确的电气连接?
    - 解决方案:检查极化和锁定机制是否正确安装,确保接线无误。
    - 问题3:插头温度过高?
    - 解决方案:在高温环境下使用时,确保良好的散热措施,如增加散热片或使用低功耗组件。

    7. 总结和推荐


    Stac64 是一款高性能、高可靠性的 PCB 插头系统,广泛应用于汽车、电源和线对板领域。其多样化的配置和卓越的电气性能使其在市场上具有较强的竞争力。我们强烈推荐使用 Stac64 系列插头,尤其是在需要高可靠性连接的应用场景中。
    本文章通过详尽的技术参数、特点优势及应用场景分析,帮助您更好地了解和选择 Stac64 PCB 插头系统。如果您有任何疑问或需求,欢迎联系 Molex 官方获取更多详细信息和技术支持。

347082009参数

参数
针脚数 16pin
类型 Header,Latch Holder
颜色 灰色,黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装,托盘

347082009厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

347082009数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 347082009 347082009数据手册

347082009封装设计

查看详情并下载
Symbol
Footprint
3D Model
