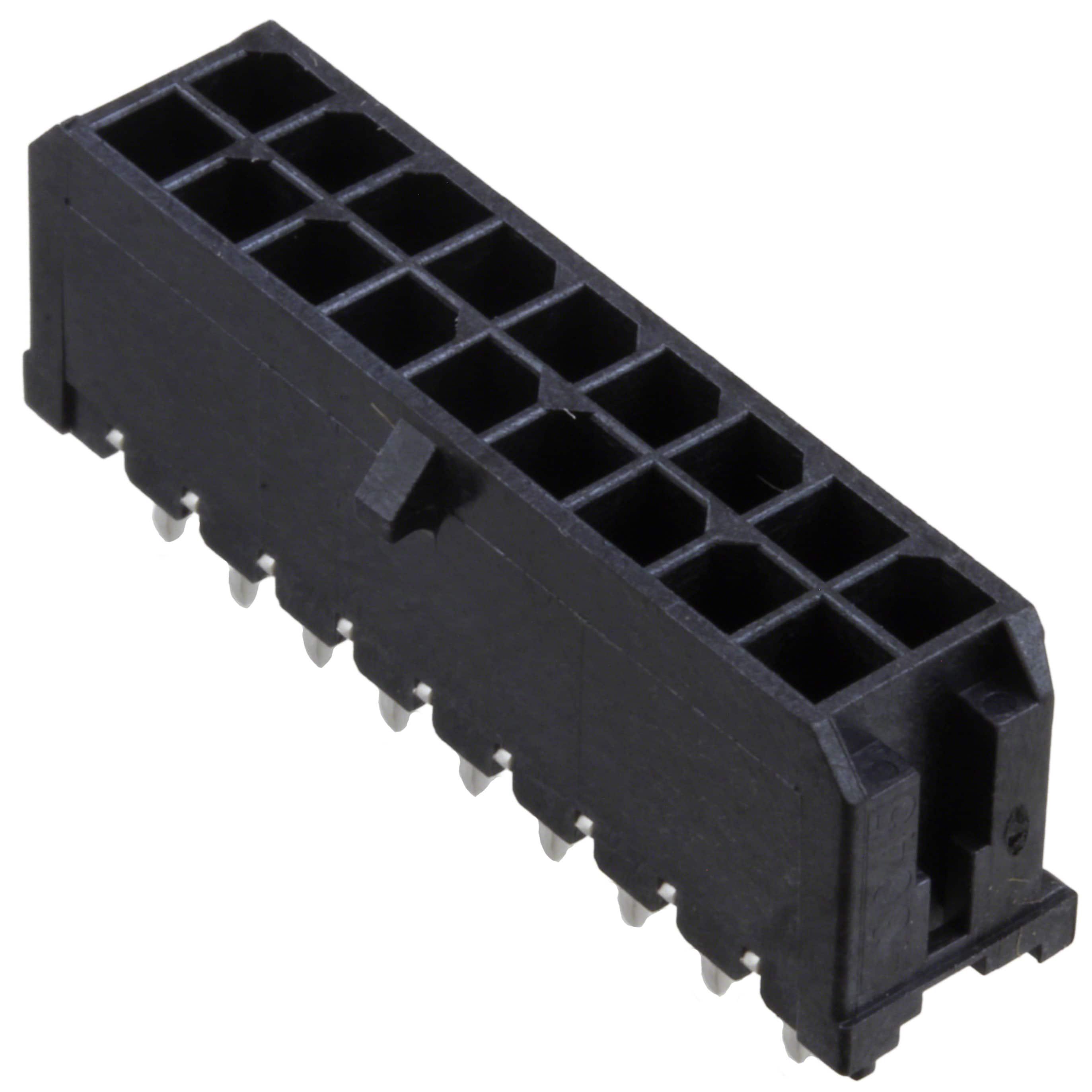

430451829

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Locking Ramp 2 18pin 滑锁 Male Pin 黑色 通孔安装 31.15mm(长度)*8.77mm(高度)
供应商型号: Q-430451829
供应商: 期货订购
标准整包数: 720
MOLEX 矩形连接器 - 外壳 430451829

430451829概述

    MICRO-FIT Dual Row Connectors: Comprehensive Technical Overview

    1. 产品简介


    Micro-Fit 双排连接器系列是专为高密度互连应用设计的产品。这类连接器广泛应用于汽车、工业自动化、通信系统和消费电子等领域。它们能够可靠地传输电力和信号,同时具备优异的机械稳定性和电气性能。Micro-Fit 连接器采用紧凑的设计,非常适合空间有限的应用场景。

    2. 技术参数


    Micro-Fit 双排连接器的关键技术参数如下:
    | 序列号 | 电压等级(AC RMS 或 DC) | 电流等级(安培) |
    |
    | 43020 | 350 V | 5 |
    | 43025 | 600 V | 8 |
    | 172952 | 600 V | 5 |
    | 43045 | 600 V | 8 |
    | 44914 | 600 V | 8 |
    此外,Micro-Fit 连接器支持以下电气特性:
    - 接触电阻:初始最大值为 10 毫欧姆
    - 线端接触电阻:初始最大值为 5 毫欧姆
    - 绝缘电阻:最小值为 1000 兆欧姆
    - 介电强度:电压施加 2 倍额定电压加上 1000 伏特交流电,持续 1 分钟,无击穿,泄漏电流小于 5 毫安
    - 电容:相邻终端之间最大值为 2 皮法拉
    工作环境要求:
    - 工作温度范围:-40°C 到 +105°C
    - 非工作温度范围:-40°C 到 +105°C

    3. 产品特点和优势


    Micro-Fit 双排连接器具备以下显著特点和优势:
    - 高可靠性:通过严格的安全机构认证(UL、CSA、IEC),确保在严苛环境中可靠运行。
    - 高电流承载能力:具有出色的电流承载能力,最大电流可达 8 安培,满足多种高功率应用需求。
    - 卓越的机械稳定性:连接器的插入力和拔出力均经过严格测试,确保长期使用的稳定性。
    - 环境适应性强:通过热老化、湿度、盐雾等环境测试,能够在恶劣环境下保持良好性能。

    4. 应用案例和使用建议


    Micro-Fit 双排连接器适用于多种应用场景,例如汽车发动机舱内的线路连接、工业自动化控制系统的信号传输、通信设备的电源管理等。
    使用建议:
    - 在高温环境下使用时,应注意连接器的最大工作温度限制,确保散热良好。
    - 对于高电流应用场景,建议使用更大规格的线缆以减少温升。
    - 在潮湿环境中使用时,应选择具有更高绝缘电阻的连接器以防止短路风险。

    5. 兼容性和支持


    Micro-Fit 双排连接器与各种线缆及接线端子高度兼容,可以轻松集成到现有系统中。厂商提供详尽的技术支持和维护服务,帮助用户解决各类技术问题。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方法:
    - 问题:连接器接触不良
    - 解决方案:检查接触面是否清洁,确保线缆压接质量,必要时更换新连接器。

    - 问题:连接器耐久性不足
    - 解决方案:在频繁插拔场景下,选用耐久性更高的连接器型号,如具有更高抗振动和抗冲击性能的产品。

    7. 总结和推荐


    Micro-Fit 双排连接器凭借其高可靠性、出色的电气和机械性能以及广泛的适用性,在众多应用领域中表现出色。其卓越的环境适应性和易于集成的特点使其成为许多关键应用的理想选择。综上所述,我们强烈推荐使用 Micro-Fit 双排连接器,以确保系统长期稳定运行并获得最佳性能。

430451829参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 -
针脚数 18pin
类型 Header,Locking Ramp
长*宽*高 31.15mm(长度)*8.77mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430451829厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451829数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 430451829 430451829数据手册

430451829封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
720+ ¥ 14.5133
库存: 72000
起订量: 720 增量: 720
交货地:
最小起订量为:720
合计: ¥ 10449.57
