0349674025

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 1 4pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 28.9mm(长度)*16.6mm(高度)
供应商型号: 0349674025-ND
供应商: Digi-Key
标准整包数: 1

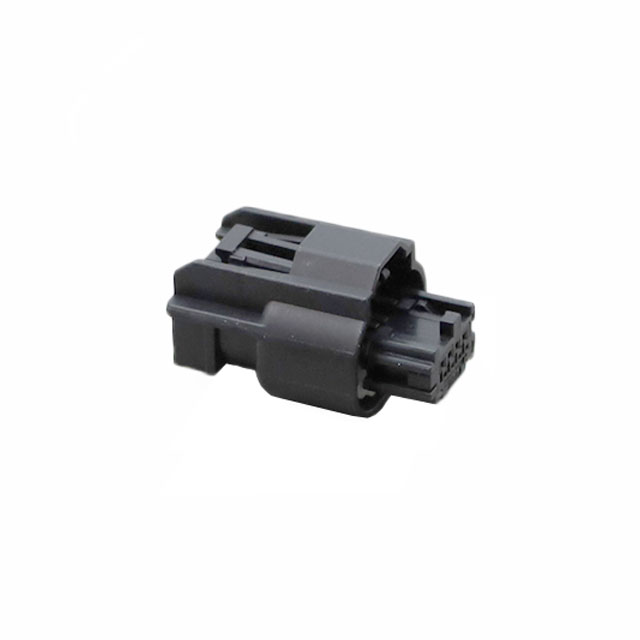

MOLEX 矩形连接器 - 外壳 0349674025

0349674025概述


    产品简介


    本手册涉及的是MOLEX公司的Mini50密封型1X4对接插头组件(产品编号:349674000),这是一种适用于汽车电气连接系统的高性能电子元器件。该组件设计用于在高要求的应用环境中提供稳定的电能传输和信号传递。主要功能包括电能分配、信号传输及电路保护。它的应用领域广泛,如汽车制造业、工业自动化、电信基础设施和医疗设备等。

    技术参数


    - 材料:
    - 连接器外壳:SPS/尼龙GF20黑色
    - 终端壳体:SPS/尼龙GF20黑色
    - 盖子:SPS/尼龙GF20颜色按部件号图表指定
    - 独立二级锁(ISL):SPS GF30自然色
    - 姜密封圈:硅胶自带润滑剂,浅蓝色
    - O型环密封圈:硅胶自带润滑剂,锈红色
    - CPAA(可选):PBT GF30红色
    - 几何尺寸:
    - 所有图形数据为基本值(无公差),需从数据文件获取最新版本的修订数据
    - 几何尺寸和公差遵循ASME Y14.5M-2009标准
    - 尺寸未标出的部分根据ISO13715标准处理
    - 精度公差:
    - 角度公差:±3.0°
    - 零件编号和材料编号:见图表
    - 尺寸公差:±0.1至±0.2不等
    - 粗糙度:见表格

    产品特点和优势


    - 材料选择:采用SPS/尼龙GF20,具有出色的耐热性和耐化学性,适合恶劣的工作环境。
    - 结构设计:独特的多级锁定机制确保连接稳定性,防止意外断开。
    - 认证验证:经过严格的认证测试,符合美国汽车工程师协会(SAE)标准及通用汽车公司(GM)规范。
    - 环保材料:符合MOLEX化学品物质对产品和包装的要求,确保环保合规。

    应用案例和使用建议


    应用案例
    在汽车制造中,该组件通常用于仪表盘、车身控制模块、车灯系统等关键部件间的连接。其可靠的电连接性能使其成为各种复杂车载电子系统的理想选择。
    使用建议
    - 在安装前,请仔细检查所有连接器及其配套组件的清洁度和完整性。
    - 确保终端壳体的正确插入,避免损坏接头。
    - 定期检查并清洁接触面,以保持最佳导电性能。

    兼容性和支持


    该组件兼容多种电气连接系统,具体兼容型号请参考部件号图表。MOLEX公司提供全面的技术支持和售后服务,包括安装指导、故障排除和产品替换等服务。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:检查ISL(独立二级锁)是否完全锁紧,确保终端正确安装到位。

    2. 问题:接触不良
    - 解决方案:清洁连接器的触点区域,确保没有污垢或腐蚀。

    3. 问题:外壳损坏
    - 解决方案:及时更换损坏部件,避免进一步损害系统性能。

    总结和推荐


    Mini50密封型1X4对接插头组件凭借其出色的性能和高可靠性,在汽车制造等领域表现出卓越的表现。考虑到其多功能性和坚固耐用的设计,强烈推荐在相关项目中使用此产品。希望本文能够为您提供详尽的信息,帮助您做出明智的选择。

0349674025参数

参数
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
长*宽*高 28.9mm(长度)*16.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0349674025厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0349674025数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0349674025 0349674025数据手册

0349674025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2425 ¥ 18.9491
10+ $ 1.7202 ¥ 14.3956
100+ $ 1.4621 ¥ 12.2363
500+ $ 1.3051 ¥ 10.922
2400+ $ 1.1684 ¥ 9.778
7200+ $ 1.0813 ¥ 9.0494
库存: 479
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.94
