436500621

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 3.0mm间距6p单排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 表面
供应商型号: Q-436500621
供应商: 期货订购
标准整包数: 1400

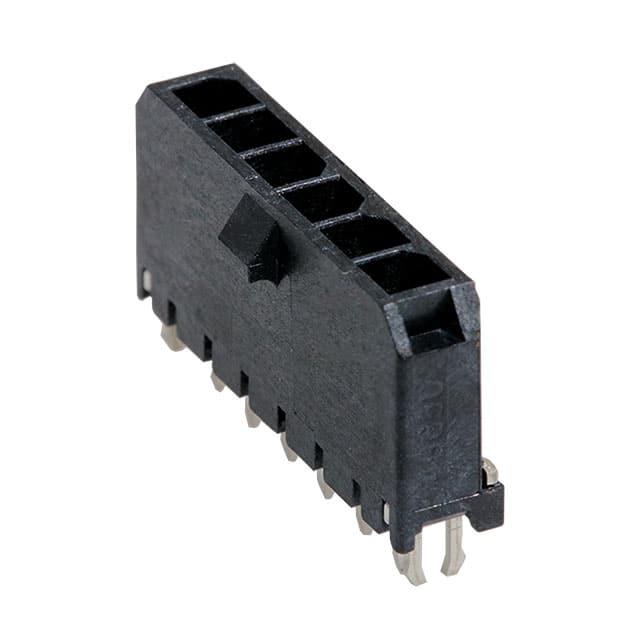

MOLEX 矩形连接器 - 外壳 436500621

436500621概述

    MICRO FIT (3.0) VERTICAL SMT CLIPS:技术手册详解

    1. 产品简介


    Micro Fit (3.0) 垂直表面贴装(SMT)夹具是一种设计用于单行排布且以带盘形式包装的电子元器件。这些夹具专为自动拾放设备优化设计,适用于多种电路板布局和高密度连接需求的应用场合。主要应用于需要高可靠性的电子设备,如通讯设备、工业自动化设备及消费电子设备。

    2. 技术参数


    - 材料与结构:夹具主体采用玻璃填充的液晶聚合物制成,UL94V-0级防火标准;终端材料为黄铜合金。
    - 规格尺寸:夹具高度范围在1.063mm至39.65mm之间,宽度约为12.00mm至31.30mm不等,长度则在21.00mm到39.65mm范围内。
    - 接触区域镀层:在接触区域内,镀金厚度要求最低为0.000015mm(0.00038英寸)。
    - 焊接尾部镀层:选择性地在焊接尾部上进行镀锡处理,厚度不低于0.0001mm(0.00254英寸),建议采用平滑的哑光锡层。

    3. 产品特点和优势


    Micro Fit (3.0) 垂直SMT夹具具备多个显著优势:
    - 增强可靠性:通过精密的设计与高品质材料,确保连接稳定且耐久。
    - 兼容性广泛:可与Micro Fit (3.0) 接收系列 43645无缝对接。
    - 高效的自动化生产:特别优化了与自动拾放设备的兼容性,减少了组装过程中的误差。

    4. 应用案例和使用建议


    这类夹具广泛应用于需要高密度连接的电路板中,例如通信基站、自动化控制系统以及智能家电。在使用过程中,应特别注意保证焊接尾部的良好接触与牢固度,避免因振动等因素导致连接失效。建议在焊接后对焊点进行检查,并按照制造商提供的指导手册调整最佳操作流程。

    5. 兼容性和支持


    Micro Fit (3.0) 垂直SMT夹具设计与Micro Fit (3.0) 接收系列 43645完全兼容,确保互换性良好。供应商提供详尽的技术文档和支持服务,包括安装指南和故障排查手册,帮助客户顺利完成装配并解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:插入阻力大
    - 解决方案:检查连接器及夹具是否正确安装,确认所有零件符合规格要求。

    - 问题二:接触不良
    - 解决方案:确认焊接尾部的镀锡质量及厚度是否达到标准,必要时可重新焊接或更换部件。

    - 问题三:外观缺陷
    - 解决方案:核对生产批次号,联系技术支持以获取进一步的处理意见。

    7. 总结和推荐


    综上所述,Micro Fit (3.0) 垂直SMT夹具凭借其优异的电气特性和机械性能,在各类高性能电子产品中表现出色。考虑到其出色的兼容性、高效的操作流程及优质的售后服务,强烈推荐选用此类夹具以满足各种复杂应用需求。

436500621参数

参数
紧固类型 滑锁
排数 1
触头端接 -
针脚数 6pin
类型 Header,Locking Ramp
颜色 黑色
触头类型 Male Pin
长*宽*高 21.64mm(长度)*5.57mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

436500621厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500621数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 436500621 436500621数据手册

436500621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ ¥ 8.111
库存: 140000
起订量: 1400 增量: 1400
交货地:
最小起订量为:1400
合计: ¥ 11355.4
