首页  >  产品百科  >  0022012137

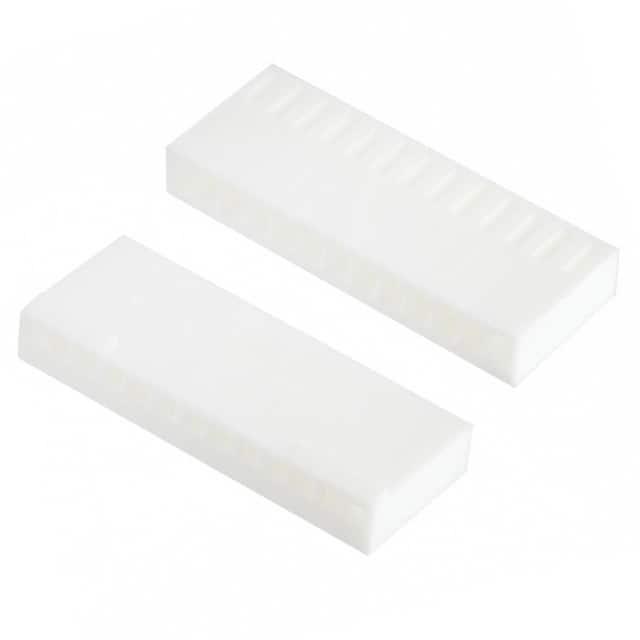

0022012137

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 1 13pin 滑锁 Non-Gendered 压接 白色 导线安装,自由悬挂,通孔安装 33.58mm(长度)*12.7mm(高度)
供应商型号: 0022012137
供应商: Avnet
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0022012137

0022012137概述


    产品简介


    本产品为2695系列连接器,专为电子设备中的信号传输而设计。它适用于广泛的工业和消费电子领域,包括汽车电子、家用电器、工业控制等。连接器采用尼龙材料制成,具有耐高温和阻燃特性,确保了其在不同环境下的可靠性和安全性。

    技术参数


    | 参数 | 规格 |

    | 材料 | A:尼龙,UL94V-0,白色;B:尼龙,UL94V-0,黑色 |
    | 针脚数量 | 2至16针 |
    | 尺寸(A) | 2.54mm ± 0.05mm 到 38.10mm ± 0.20mm |
    | 尺寸(B) | 0.100mm 到 1.622mm |
    | 最大绝缘层直径 | 1.57mm/0.062英寸 |
    | 适用线径 | 22-30 AWG |
    | 工作温度范围 | -40°C 至 +105°C |
    | 包装 | 按PK-2695-001包装 |

    产品特点和优势


    1. 多种针脚选择:提供从2针到16针的多种配置,满足不同应用需求。
    2. 高可靠性:通过UL508C认证,确保在直接支持无绝缘带电部件方面的安全性和稳定性。
    3. 兼容性广泛:适用于22-30号标准电线,可以与多种终端系列(如2759、6459、41572)兼容。
    4. 环保设计:采用卤素自由材料制造,符合绿色生产标准。
    5. 耐用性强:材料阻燃等级达到UL94V-0,能够在高温环境中保持稳定性能。

    应用案例和使用建议


    - 汽车电子:用于连接传感器和控制模块,保障车辆电子系统的正常运行。
    - 家用电器:应用于冰箱、洗衣机等家电内部线路连接,提高产品的耐用性和安全性。
    - 工业控制:适用于自动化生产线中的信号传输系统,提高生产效率和可靠性。
    使用建议:
    - 在组装过程中应注意正确的插入方向,以避免短路风险。
    - 定期检查连接器接口是否有损坏或磨损,及时更换。

    兼容性和支持


    - 兼容性:支持与22-30号标准电线及特定终端系列(2759、6459、41572)配合使用。
    - 支持:Molex公司提供详细的技术文档和售后服务支持,客户可通过官网查询相关信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确保插针与插座完全对齐,检查是否有异物阻碍 |
    | 接触不良 | 重新清洁插针和插座,确保良好的接触面 |
    | 插头过热 | 检查插头是否正确安装,确认周围环境通风良好 |

    总结和推荐


    综上所述,2695系列连接器凭借其多样的针脚选择、高可靠性、广泛的兼容性和环保设计,在众多应用场景中表现出色。它不仅适用于汽车电子、家用电器、工业控制等领域,还可以有效提升产品的性能和用户体验。因此,强烈推荐使用此产品。

0022012137参数

参数
触头类型 Non-Gendered
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 13pin
类型 Locking Ramp,Receptacle
颜色 白色
长*宽*高 33.58mm(长度)*12.7mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装,袋装

0022012137厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022012137数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0022012137 0022012137数据手册

0022012137封装设计

查看详情并下载
Symbol
Footprint
3D Model
