0430202000

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 20路, 3mm节距, 2行
供应商型号: 0430202000
供应商: 国内现货
标准整包数: 1

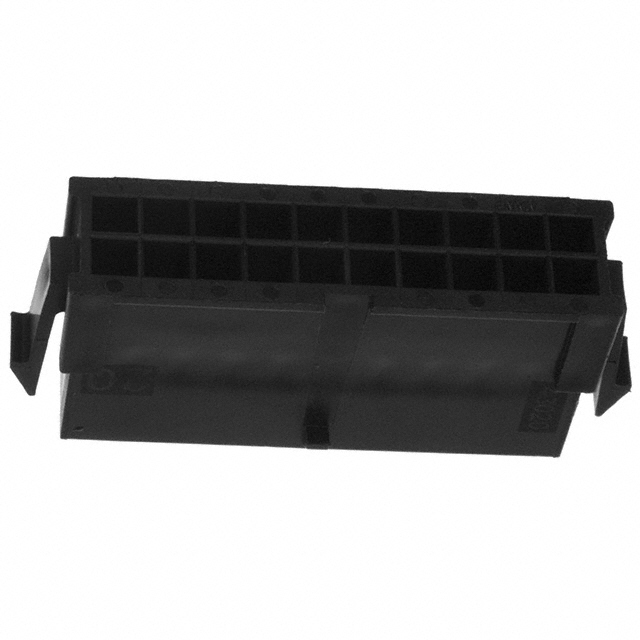

MOLEX 矩形连接器 - 外壳 0430202000

0430202000概述

    Micro-Fit 3.0 插头产品技术手册

    1. 产品简介


    Micro-Fit 3.0 插头是一种专为电源及线对线连接设计的高可靠性插头。作为 Micro-Fit 连接器系统的一部分,它具备双排结构,最多支持 20 路电路。该产品具有多种优势,例如低卤素材料和 UL 94V-0 等级的阻燃性能。产品外形采用黑色树脂材料,使其在工业和商业应用中更为可靠耐用。

    2. 技术参数


    - 型号编号: 430202000
    - 系列: Micro-Fit 3.0
    - 描述: 双排插头,最多支持 20 个电路
    - 材料: 尼龙树脂
    - 颜色: 黑色
    - 极化: 支持
    - 锁紧机制: 支持
    - 电路数量: 最多 20 个
    - 引脚间距: 3.00 mm
    - 工作温度范围: -40°C 至 +105°C
    - 阻燃等级: UL 94V-0
    - 面板安装: 支持
    - 重量: 2.204 克
    - 认证: CSA LR19980, UL E29179

    3. 产品特点和优势


    Micro-Fit 3.0 插头具备多项显著特点,使其成为各种应用场景中的理想选择。首先,该插头采用 UL 94V-0 阻燃等级的尼龙树脂材料,确保了在高温环境下依然能够保持良好的阻燃性能。其次,它的双排结构设计使每个插头可以承载多达 20 个电路,从而提高了连接密度和系统的可靠性。此外,插头配备面板安装耳片,便于安装和维护。最后,低卤素材料的选择不仅符合环境保护要求,也确保了长期使用的安全性。

    4. 应用案例和使用建议


    Micro-Fit 3.0 插头广泛应用于工业自动化设备、通信系统、以及家用电器等领域。在这些应用中,其高可靠性、高集成度和易于安装的特点使得它们非常受欢迎。为了更好地利用这些优势,建议在使用前仔细检查电缆与插头之间的兼容性,确保正确匹配。同时,建议进行定期的检查和维护,以确保长期可靠的运行。

    5. 兼容性和支持


    Micro-Fit 3.0 插头支持与其他相关零件的配合使用,如 Micro-Fit 3.0 双排插座(型号:43025)以及预压接端子(型号:43031)。Molex 提供全面的技术支持和售后服务,包括产品规格书、测试报告以及合规证书等,以便客户能够轻松获取所需信息。

    6. 常见问题与解决方案


    - 问题: 插头无法完全插入插座中。
    - 解决方案: 检查插头和插座的极化是否正确对齐,必要时重新调整。
    - 问题: 插头出现过热现象。
    - 解决方案: 确保插头在正常工作温度范围内使用,并定期进行维护检查。
    - 问题: 插头损坏。
    - 解决方案: 在使用过程中避免过度弯曲和扭曲电缆,以免造成插头内部组件的损坏。

    7. 总结和推荐


    Micro-Fit 3.0 插头凭借其优异的性能和广泛的适用性,在多个领域内获得了高度认可。其独特的低卤素材料、高阻燃等级以及简便的安装方式,使其成为连接系统中的首选。综上所述,我们强烈推荐使用 Micro-Fit 3.0 插头,尤其是在需要高性能和可靠性的场合。

0430202000参数

参数
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 20pin
类型 Locking Ramp,Plug
颜色 黑色
长*宽*高 30.85mm*6.85mm*16.89mm
安装方式 卡入式安装,按扣安装,面板安装
应用等级 商用级
零件状态 在售
包装方式 散装

0430202000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0430202000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0430202000 0430202000数据手册

0430202000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.5653
10+ ¥ 8.5753
100+ ¥ 7.7384
300+ ¥ 6.2751
600+ ¥ 5.8728
1200+ ¥ 4.2679
2400+ ¥ 3.3402
库存: 2400
起订量: 59 增量: 600
交货地:
最小起订量为:10
合计: ¥ 85.75
