0015060100

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

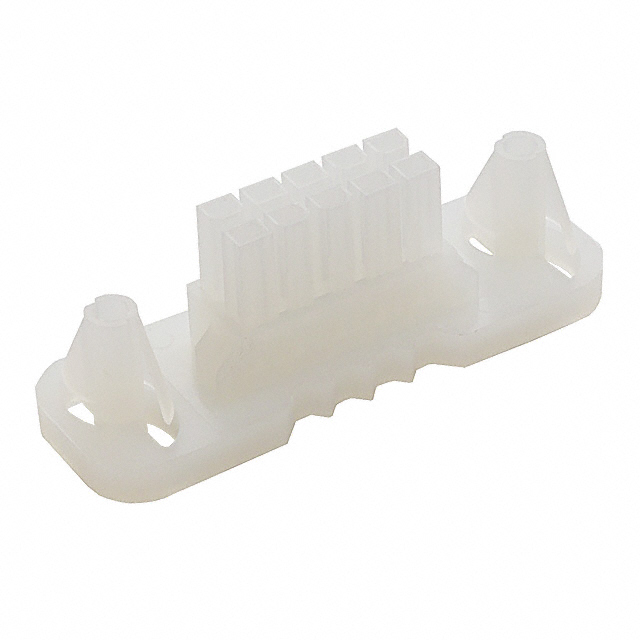

产品描述: Molex 连接器外壳, 10路, 4.2mm节距, 2行
供应商型号: TS-0015060100
供应商: 海外现货
标准整包数: 10
MOLEX 矩形连接器 - 外壳 0015060100

0015060100概述


    产品简介


    本文将详细介绍一款名为Mini-Fit JR系列的面板安装式盲插插座。此款产品由Molex Electronics Technologies, LLC制造,广泛应用于各种电路连接需求中。Mini-Fit JR系列插座具有广泛的电路尺寸选项(从2到24电路),采用尼龙材料制成,确保高耐热性与良好的电气性能。

    技术参数


    Mini-Fit JR系列插座的技术参数如下:
    - 电路尺寸:2至24电路
    - 材料:未填充尼龙6/6,等级为94V-2或94V-0,部分型号提供阻燃版
    - 颜色:自然色(白色)或黑色
    - 最大允许的错位量:任何方向的最大错位量为0.51毫米(0.020英寸)
    - 电气接触点数量:最大允许的错位量为1.27毫米(0.050英寸)时,可实现2个电气接触点;错位量为0.51毫米(0.020英寸)时,可实现4个电气接触点
    - 封装规格:符合PS-5556-002标准
    - 包装方式:采用PK-42474-001包装
    - 包装材料:未适用

    产品特点和优势


    Mini-Fit JR系列插座的特点和优势如下:
    - 广泛的应用范围:适用于多种电路连接,支持2至24电路,满足不同应用场景的需求。
    - 高性能材料:采用耐高温、耐腐蚀的尼龙材料,确保长久可靠的使用寿命。
    - 灵活的设计:允许最大错位量为0.51毫米(0.020英寸),提高了安装和使用的灵活性。
    - 高可靠性:保证在高湿度环境中稳定工作,防止长时间储存导致的产品质量问题。

    应用案例和使用建议


    Mini-Fit JR系列插座已成功应用于多种场景,例如电源供应、底盘组装和控制面板等。使用时需注意以下几点:
    - 正确插入和拔出:为避免损坏螺旋结构,应按照指定方向一次性插入插座。
    - 适当保护措施:如需存储于相对湿度低于50%的环境中,需采取适当的防潮措施,具体参见技术顾问AS-45499-001的相关指导。

    兼容性和支持


    Mini-Fit JR系列插座与Molex公司的其他相关产品兼容,包括Mini-Fit插头(如#42475)、Mini-Fit直角垂直头(如#42440-, #43879-, #44068-)和Mini-Fit平头(如#42404-)。同时,Molex公司还提供了详细的安装指南和技术支持文档,以确保产品在实际应用中的最佳表现。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题:
    - 产品损坏:避免在电路带电的情况下进行插拔操作,以免造成产品损坏。
    - 正确安装:遵循制造商的安装指南,确保产品正确安装并避免误操作导致的损坏。

    总结和推荐


    综上所述,Mini-Fit JR系列插座以其广泛应用范围、高性能材料、灵活设计及高可靠性等优势,在多个领域都表现出卓越性能。推荐给需要可靠、高效的电路连接解决方案的工程师和技术人员使用。

0015060100参数

参数
类型 Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 10pin
长*宽*高 52.8mm*17.3mm*17.3mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0015060100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0015060100数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0015060100 0015060100数据手册

0015060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5951 ¥ 5.4123
500+ $ 0.5837 ¥ 5.3086
1000+ $ 0.5711 ¥ 5.1945
库存: 5610
起订量: 370 增量: 10
交货地:
最小起订量为:250
合计: ¥ 1353.07
直接购买
加入购物车
