0469990290

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

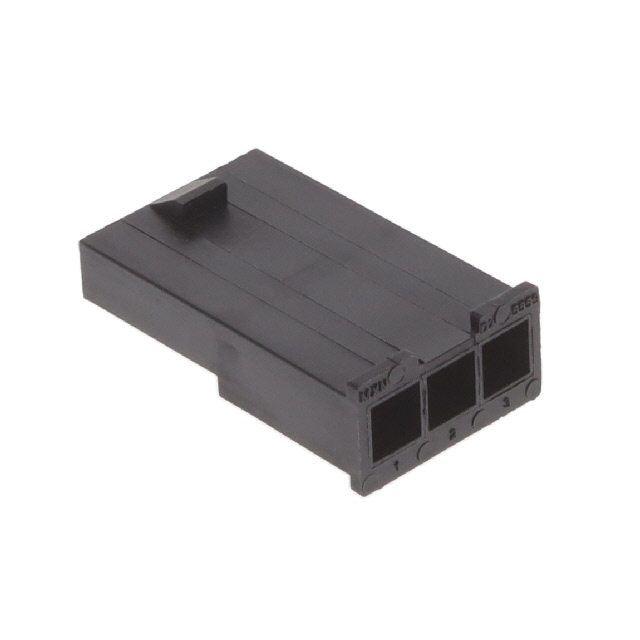

产品描述: Locking Ramp,Plug 1 3pin 滑锁 Male Pin 压接 黑色 面板安装
供应商型号: WM23325-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0469990290

0469990290概述

    Mini-Fit Jr. Connector System: Comprehensive Technical Overview

    1. 产品简介


    Mini-Fit Jr. 连接器系统是专为满足电子设计中的多种需求而设计的产品。它包括电线对电线连接器和电线对板连接器两种基本类型,主要用于工业控制、电信设备、医疗设备、汽车电子、以及各种消费电子产品等领域。该系列连接器具有高可靠性和多功能性,能够确保信号传输的稳定性和安全性。

    2. 技术参数


    电压:
    - 额定电压为600伏交流(或直流)。
    适用线材:
    - 16 AWG标准铜线,最大绝缘直径为3.15毫米/0.124英寸;
    - 18-24 AWG标准铜线,最大绝缘直径为3.10毫米/0.122英寸;
    - 22-28 AWG标准铜线,最大绝缘直径为1.80毫米/0.071英寸。
    最大电流额定值(安培):
    | 线径 | 电路数量 | 最大电流额定值(安培) |
    |
    | 16 AWG | 2 & 3 | 9 (Brass) / 8 (Phosphor Bronze) |
    | 18 AWG | 2 & 3 | 9 (Brass) / 8 (Phosphor Bronze) |
    | 20 AWG | 2 & 3 | 7 (Brass) / 6 (Phosphor Bronze) |
    工作温度:
    - 工作温度范围:-40°C至+80°C
    - 非工作温度范围:-40°C至+105°C
    波峰焊接工艺温度:
    - 带插针的插座:240°C最大
    - 不带插针的插座:260°C最大(带有光亮镀锡镍层)
    耐火性能:
    - 耐火等级满足EN 60695-2-11-2001 / IEC 60695-2-11-2000测试方法要求。

    3. 产品特点和优势


    可靠性: Mini-Fit Jr. 连接器采用高强度材料制造,经过严格的机械和电气测试,确保长期稳定运行。它能承受多次插拔操作而不影响性能。
    灵活性: 该系列提供了丰富的型号选择,适用于不同类型的连接需求。无论是直角还是垂直安装方式都能灵活应对,适应多种应用场景。
    安全认证:
    - UL 1977 认证
    - CSA 证书
    - IEC 61984 认证
    这些认证证明了该产品的安全性和合规性,适合用于严苛的工作环境。

    4. 应用案例和使用建议


    应用案例:
    - 在工业控制系统中作为传感器信号传输接口;
    - 在电信基站中用于设备间的数据传输;
    - 在汽车电子系统中连接车载控制器与传感器模块;
    - 在医疗器械中用于内部组件间的电气连接。
    使用建议:
    - 在进行多根导线连接时,需确保每个连接点的稳定性以避免松动现象;
    - 在焊接过程中遵循正确的工艺流程以保证连接器的耐久性;
    - 使用符合规范的配套工具进行端子压接以确保良好的电气接触。

    5. 兼容性和支持


    Mini-Fit Jr. 连接器可与其他标准尺寸的连接器兼容使用,如2.54mm间距的板对板连接器等。制造商提供全面的技术支持,包括详细的安装指南、维护手册和客户服务热线,帮助用户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:如何正确地插入或拔出连接器?
    解决方案: 按照规定的速率插入或拔出连接器,保持终端的垂直方向,确保其顺利进入或离开插座。

    - 问题:如何提高连接器的耐久性?
    解决方案: 定期检查连接器的状态,对于磨损严重的部件应及时更换;在不使用时采取适当的保护措施防止灰尘和其他污染物的侵入。

    7. 总结和推荐


    综上所述,Mini-Fit Jr. 连接器以其卓越的电气性能、可靠的机械结构以及广泛的应用领域成为市场上的一款热门产品。无论是在恶劣环境下还是复杂的设计要求下,Mini-Fit Jr. 都能提供出色的性能表现,值得用户信赖和选用。

0469990290参数

参数
类型 Locking Ramp,Plug
颜色 黑色
触头类型 Male Pin
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 3pin
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

0469990290厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0469990290数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0469990290 0469990290数据手册

0469990290封装设计

查看详情并下载
Symbol
Footprint
3D Model
