0050842032

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 压接连接器外壳, 3路, 6.35mm节距, 1行
供应商型号: TS-0050842032
供应商: 海外现货
标准整包数: 1

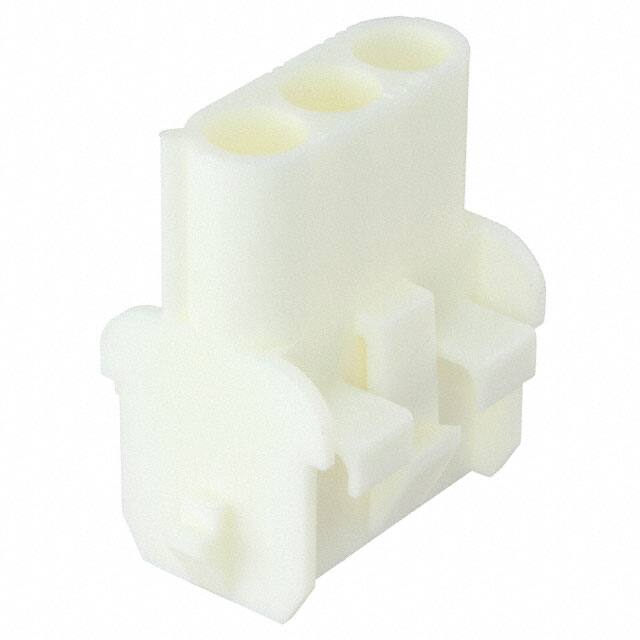

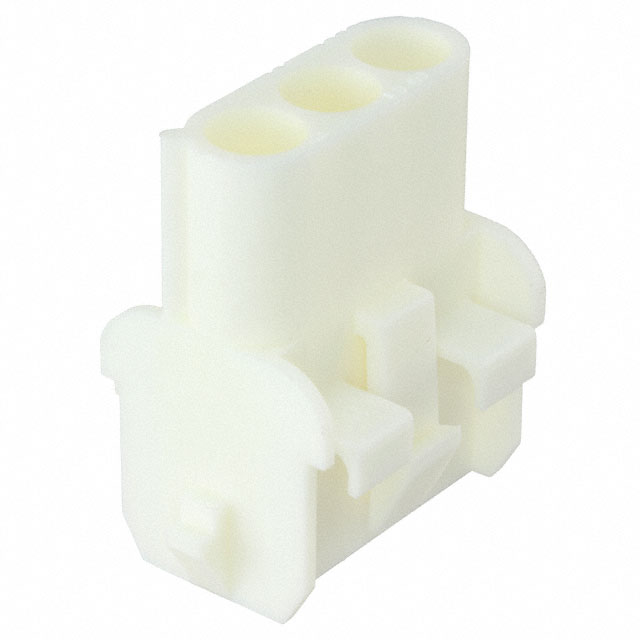

MOLEX 矩形连接器 - 外壳 0050842032

0050842032概述


    产品简介


    本产品为MOLEX公司生产的插头帽(Cap Housing),型号为42022系列。该插头帽主要用于连接器系统中,确保连接器的可靠性和安全性。其主要功能是保护和固定连接器的引脚,防止在使用过程中发生意外损坏。这些插头帽广泛应用于工业自动化、通信设备、汽车电子等领域。

    技术参数


    - 材料代码:
    - "A" = PA6/6, V-2,自然透明色
    - "C" = PA66/6, V-0,自然不透明色
    - "E" = 尼龙PA66,94V-2,黑色(ZYTEL 101F)
    - 电路尺寸:
    - 2电路:直径14.35mm,高13.46mm,宽度8.64mm
    - 3电路:直径20.70mm,高13.46mm,宽度8.64mm
    - 4电路:直径27.05mm,高13.46mm,宽度8.64mm
    - 6电路:直径14.35mm,高26.16mm,宽度12.19mm
    - 8电路:直径52.45mm,高13.46mm,宽度8.64mm
    - 9电路:直径20.70mm,高26.16mm,宽度12.19mm
    - 12电路:直径27.05mm,高26.16mm,宽度12.19mm
    - 15电路:直径33.40mm,高26.16mm,宽度12.19mm
    - 安装面板厚度:0.76-2.29mm
    - 接触间距:6.35mm

    产品特点和优势


    - 材料选择多样:提供多种材料选项,满足不同应用环境的需求。
    - 良好的机械强度:采用高性能工程塑料制成,具有良好的耐热性和机械强度。
    - 易于安装和拆卸:设计简单,便于安装和拆卸,提高工作效率。
    - 多种电路配置:提供从2到15电路的不同型号,适用于各种复杂的应用需求。

    应用案例和使用建议


    该插头帽主要应用于需要高可靠性的连接器系统中,例如工业自动化设备、通信基站、汽车电子系统等。在实际使用中,建议根据具体应用环境选择合适的材料和电路配置,以确保最佳性能。
    - 工业自动化:在自动化生产线中,该插头帽能够有效保护连接器免受外部环境的影响,确保系统的稳定运行。
    - 通信设备:在通信基站中,该插头帽能够提供可靠的信号传输接口,保证通信质量。
    - 汽车电子:在汽车电子系统中,该插头帽能够承受恶劣的工作环境,如高温、震动等,确保系统的正常工作。

    兼容性和支持


    该插头帽与2.13mm直径的插头座(Plug Housing)系列(型号42021-)兼容。同时,它还支持2.13mm直径的插针(Pin)系列(型号42023-)和插座(Socket)系列(型号42024-)。MOLEX公司提供了全面的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:安装后插头帽无法稳固地固定在面板上。
    解决方案:检查面板厚度是否符合要求(0.76-2.29mm),并确保安装方向正确。
    2. 问题:插头帽在高温环境下出现变形。
    解决方案:选择耐高温材料(如"E"选项),并在安装前确认工作环境温度范围。
    3. 问题:插头帽在振动环境中松动。
    解决方案:确保安装时紧固螺丝,必要时可增加防松措施。

    总结和推荐


    该插头帽(Cap Housing)系列在设计和材料选择上都表现出色,具备高可靠性、易于安装和多种电路配置等特点。它适用于多种工业和消费电子应用,特别是在需要高可靠性的连接器系统中。MOLEX公司提供的技术支持和售后服务也为用户提供了保障。因此,我们强烈推荐该产品用于需要高可靠性的连接器系统中。

0050842032参数

参数
排数 1
触头端接 压接
针脚数 3pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
紧固类型 滑锁
长*宽*高 20.32mm(宽度)*27.7mm(高度)
安装方式 面板安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装,袋装

0050842032厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0050842032数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0050842032 0050842032数据手册

0050842032封装设计

查看详情并下载
Symbol
Footprint
3D Model
