5051510601

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1 6pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装
供应商型号: UA-5051510601
供应商: 海外现货
标准整包数: 500
MOLEX 矩形连接器 - 外壳 5051510601

5051510601概述

    DuraClik TPA Wire-to-Board Receptacle Housing 技术手册

    1. 产品简介

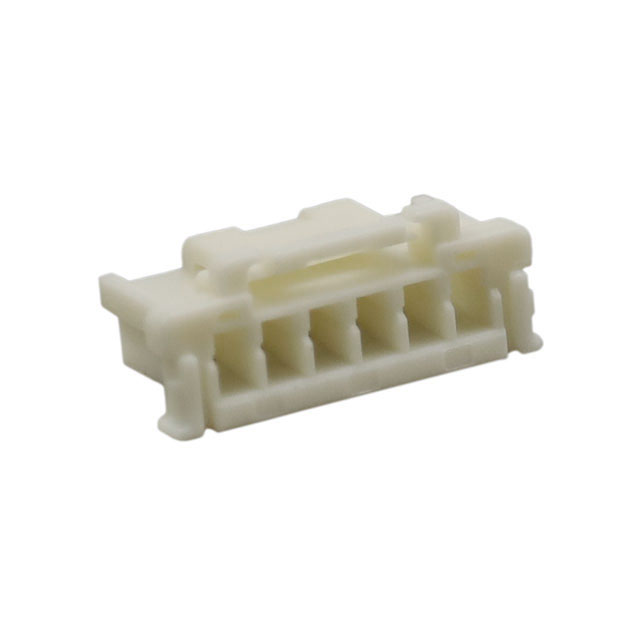

    产品名称: DuraClik TPA Wire-to-Board Receptacle Housing
    产品编号: 5051510601
    系列号: 505151
    产品状态: 活动
    产品类别: 连接器外壳
    DuraClik TPA 系列是适用于线对板连接的高品质连接器系统。此产品主要应用于汽车、信号传输及线对板连接领域。它提供6路电路配置,采用白色树脂材料制成,符合多种行业标准和合规要求。

    2. 技术参数


    | 参数 | 规格 |

    | 电路数量(最大) | 6 |
    | 颜色 | 白色 |
    | 阻燃等级 | 94V-2 |
    | 键位 | 无 |
    | 固定装置到配对零件 | 是 |
    | 材料 | 聚酯合金 |
    | 净重 | 274.000毫克 |
    | 插针间距 | 2.00毫米 |
    | 温度范围(工作) | -40°C 至 +125°C |
    | 极化 | 是 |

    3. 产品特点和优势


    - 多功能性和可靠性:DuraClik TPA 系列连接器可承受极端温度条件(-40°C至+125°C),适合在恶劣环境下稳定运行。
    - 高安全性:采用94V-2阻燃等级材料制造,提高产品在高温下的安全性。
    - 易于安装和维护:独特的锁固机制设计,确保连接稳固可靠,同时便于用户操作和维护。

    4. 应用案例和使用建议


    应用场景:
    - 汽车工业:用于车身控制模块、动力传动系统等关键组件间的连接。
    - 信号传输:用于各类设备间的数据传输,确保高效稳定的数据流。
    - 线对板连接:实现紧凑空间内的高效电连接。
    使用建议:
    - 在高温环境中使用时,需注意连接器的热稳定性,避免因过热导致损坏。
    - 建议在安装前检查各部件是否完整,确保极化正确安装以防止错误接线。
    - 定期进行维护检查,确保锁固机构完好,以保持长期可靠的电气连接。

    5. 兼容性和支持


    兼容性:
    - 可与502352型号的DuraClik直角单行头、560020型号的DuraClik垂直单行头等其他配件配合使用。
    - 与其他Molex品牌的连接器系列具备良好的兼容性,方便集成于不同设备中。
    支持和服务:
    - 厂商提供详细的安装指南和维护手册,帮助用户快速上手并有效管理。
    - 如遇技术问题,可通过厂商的客服热线或技术支持网站获取专业帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保所有连接件安装到位且紧固,检查极化方向是否正确。 |
    | 过热现象 | 确认连接器未被遮挡,保持通风良好,定期检查热管理系统。 |
    | 接触不良 | 检查插针和插座是否有损伤或污染,清洁后再重新连接。 |

    7. 总结和推荐


    DuraClik TPA Wire-to-Board Receptacle Housing凭借其出色的性能和可靠性,在多个行业领域均表现出色。无论是对于需要高度稳定性的汽车应用,还是需要高效传输信号的工业设备,它都能胜任。建议在项目规划初期即纳入考虑,以获得最佳的使用效果。
    综上所述,推荐使用DuraClik TPA Wire-to-Board Receptacle Housing作为高标准电气连接解决方案的一部分。

5051510601参数

参数
触头端接 压接
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

5051510601厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5051510601数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5051510601 5051510601数据手册

5051510601封装设计

查看详情并下载
Symbol
Footprint
3D Model
