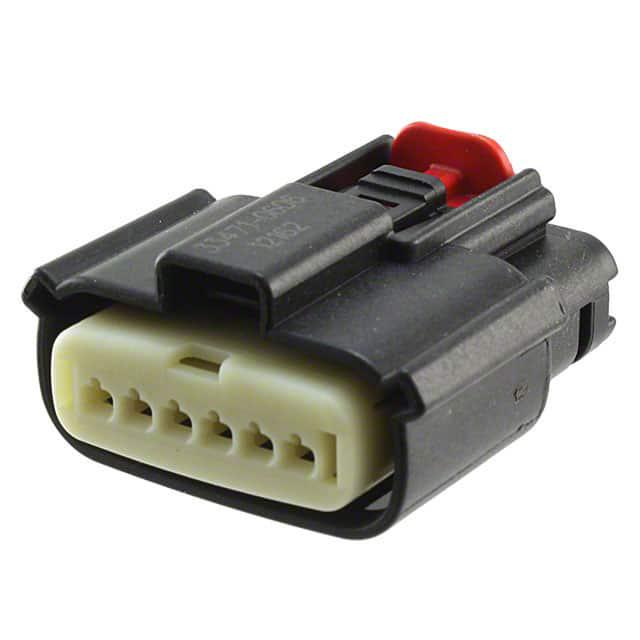

334710606

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1 6pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 19.8mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 334710606

334710606概述

    MX150 Single Row Sealed Assembly: Technical Overview

    1. 产品简介


    MX150单排密封组件(Single Row Sealed Assembly)是Molex公司推出的一款用于电线与电路板连接或电线间的线到线连接的电子元器件。这款产品通过采用压缩技术,实现了卓越的密封性能和高可靠性。MX150广泛应用于汽车、工业自动化、航空航天等多个领域,为各种复杂环境下的连接需求提供了解决方案。

    2. 技术参数


    - 工作电压:最高14伏直流电(DC)
    - 隔离电阻:相邻端子及端子至地之间施加500伏直流电时,最小100兆欧(MΩ)
    - 电流等级:具体数值参见终端产品规格书(见章节4.0)
    - 温度范围:非工作状态:-40°C至+125°C;工作状态:同上
    - 密封等级:达到IP67标准,当使用特定配置时,达到IPx9K标准
    - 阻燃性能:ISO 3795测试中塑料材料的燃烧速率不超过100毫米/分钟

    3. 产品特点和优势


    MX150具有多个显著特点,使其在市场上具备强大的竞争力:
    - 高度密封:采用压缩技术确保防水防尘,适合恶劣环境下使用
    - 优良的电气性能:接触电阻低,隔离电阻高,保障信号传输质量
    - 优异的机械强度:抗插拔力强,连接稳固可靠
    - 兼容多种配置:支持不同的终端配置,满足多样化应用场景需求

    4. 应用案例和使用建议


    MX150可广泛应用于汽车动力系统、车身控制系统以及工业设备的传感器和执行机构之间。例如,在汽车引擎控制单元与油门踏板传感器之间的连接可以采用MX150,确保在高温、振动等苛刻条件下保持稳定可靠的连接。
    使用建议:
    - 在安装时注意接线规范,选择合适的线径以确保电流传输效率
    - 定期检查密封圈及终端状态,确保长期运行中的稳定性
    - 结合使用推荐的配件如线束固定夹和背壳,提高整体耐用性

    5. 兼容性和支持


    MX150与特定类型的电线和终端相兼容,例如ISO和SAE标准的电线。此外,Molex提供了详细的技术文档和支持服务,包括详细的安装指南(如MX150 CPA安装指南),帮助客户正确部署和使用产品。

    6. 常见问题与解决方案


    - 问题1:插拔过程中接触不良
    - 解决方案:检查终端插入深度和密封圈是否完整
    - 问题2:安装后接触电阻过高
    - 解决方案:重新压接终端,并确保所有连接部位紧固无误

    7. 总结和推荐


    总体而言,MX150单排密封组件凭借其卓越的密封性能、稳定的电气特性和牢固的机械结构,成为众多应用场景的理想选择。我们强烈推荐MX150用于需要高度可靠连接的场合。对于希望确保连接稳固、安全和高效的企业和个人来说,MX150无疑是一个明智的选择。

334710606参数

参数
触头端接 压接
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 19.8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装,袋装

334710606厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

334710606数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 334710606 334710606数据手册

334710606封装设计

查看详情并下载
Symbol
Footprint
3D Model
