5056061000

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 2 10pin Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装 19.8mm(长度)*24.4mm(宽度)
供应商型号: 5056061000-ND
供应商: Digi-Key
标准整包数: 1

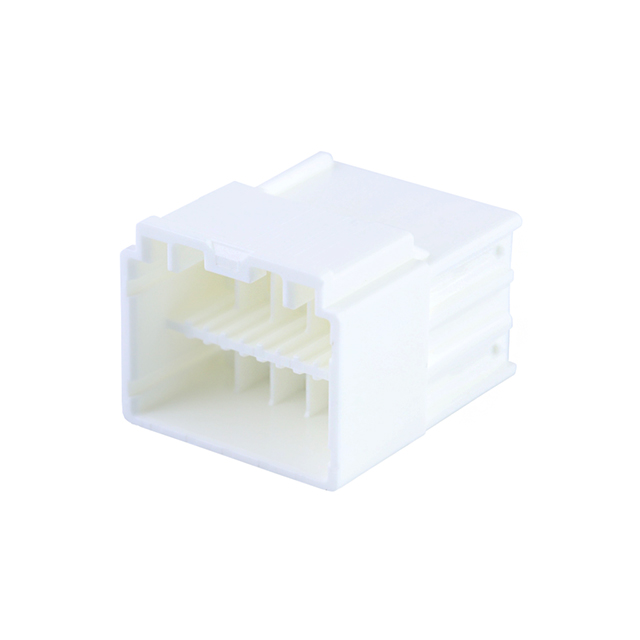

MOLEX 矩形连接器 - 外壳 5056061000

5056061000概述

    CP-3.3 Wire-to-Wire Connector System:产品综述

    产品简介


    CP-3.3 Wire-to-Wire Connector System是一款专为多种应用场景设计的高性能连接器。它具备单排和双排配置选项,适用于家电(白色家电)、消费电子、工业设备及医疗领域的连接需求。其独特的完全极化和颜色编码设计,确保了正确装配且防止错误连接,从而提高用户安全性和设备可靠性。

    技术参数


    - 电气特性
    - 最大电压:500V
    - 最大电流:见降额电流表
    - 接触电阻(最大):20毫欧姆
    - 耐压绝缘电压:AC 1000V /分钟
    - 绝缘电阻(最小):1000兆欧
    - 物理特性
    - 插座外壳材料:PBT UL94-V0
    - 保护断电器材料:PBT UL94-V0
    - 触点材料:铜合金
    - 镀层:接触区域 - 锡 0.9微米起;焊尾区域 - 锡 0.9微米起
    - 工作温度范围:-40至105°C
    - 机械特性
    - 触点插入力(最大):9.8N
    - 触点固定力(最小):19.6N
    - 连接/断开力:参照特定配置表格
    - 耐用性:30个循环

    产品特点和优势


    1. 安全可靠:通过完全极化和颜色编码设计,防止误插错配。
    2. 便捷组装:利用颜色识别功能简化装配流程,降低错误率。
    3. 增强保护:提供端到端防潮保护和水分排放功能,延长使用寿命。
    4. 多场景适应性:广泛应用于家电、消费电子、工业及医疗领域,具有优异的环境适应能力。

    应用案例和使用建议


    - 家电:空调、冰箱、微波炉、洗衣机、热水器、自动售货机等。
    - 消费电子:健身器材、家庭娱乐设备、家用办公设备及智能家居安防系统。
    - 工业与医疗:如高压灭菌器等设备。
    使用建议:
    - 在特定的应用场景中选择合适尺寸的连接器。
    - 确保所有配件符合规格要求,尤其是终端和外壳的颜色匹配。

    兼容性和支持


    - CP-3.3系统支持特定型号的终端(如50397/50398,505607/505608)。
    - 提供了详细的包装信息和适配型号列表,以保证系统的整体兼容性。
    - 厂商提供技术支持和售后服务,确保客户能顺利安装和使用产品。

    常见问题与解决方案


    1. 连接器损坏:检查触点是否有明显的损伤或变形,更换受损部件。
    2. 无法正确锁定:确认惯性锁和适配器的正确安装,确保插座外壳与插头完全对齐。
    3. 接触电阻过高:检查连接部位是否有污垢或腐蚀,必要时清洁后再重新连接。

    总结和推荐


    CP-3.3 Wire-to-Wire Connector System凭借其安全可靠的设计、便捷的组装过程和广泛的适用性,在市场上具有显著的竞争优势。适用于多个行业领域的连接需求,特别是对安全性有高要求的应用场景。强烈推荐给需要高效、可靠的连接解决方案的专业人士和企业用户。

5056061000参数

参数
针脚数 10pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
长*宽*高 19.8mm(长度)*24.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

5056061000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5056061000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5056061000 5056061000数据手册

5056061000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.648 ¥ 5.4756
50+ $ 0.4707 ¥ 3.9392
500+ $ 0.4 ¥ 3.3479
1000+ $ 0.3809 ¥ 3.1879
5000+ $ 0.34 ¥ 2.8456
10000+ $ 0.3238 ¥ 2.7098
库存: 7080
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.47
