1723161106

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Latch Holder 2 6pin Male Pin 黑色 通孔安装 18.67mm(高度)
供应商型号:
供应商:
标准整包数: 0

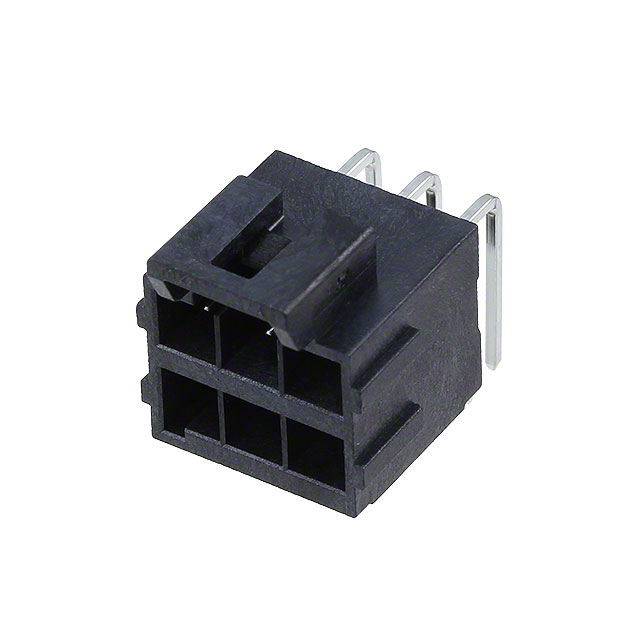

MOLEX 矩形连接器 - 外壳 1723161106

1723161106概述

    Ultra-Fit Power Connectors 3.50mm Pitch

    产品简介


    Ultra-Fit Power Connectors 是一种专为电源连接设计的高效、高电流密度连接器系列。这些连接器广泛应用于消费类家电、电信网络、交通运输、照明设备、航空航天及国防、工业设备等多个领域。它们提供了强大的机械性能和电气特性,能够在紧凑的空间内实现高效、可靠的电力传输。

    技术参数


    - 电气特性
    - 最大电压:600V AC(RMS)或DC
    - 最大电流:14.0A
    - 接触电阻(最大):7毫欧姆
    - 绝缘耐压:1800V AC
    - 绝缘电阻(最小):1000兆欧姆
    - 机械特性
    - 接触插入力(最大):14.7N (3.3磅力)
    - 接触保持力到外壳:24.5N
    - 插入力到PCB:35N 最大
    - 配接力:4.5N 最大
    - 解配力:7毫欧姆
    - 耐用性(最小):25次循环(每分钟最多10次)
    - 物理特性
    - 尺寸:94 V-/Glow Wire Combo
    - 触点材料:高铜合金
    - 表面处理:镀镍底层上的锡镀层
    - PCB厚度:标准1.57mm
    - 工作温度范围:-40°C 至 +105°C
    - 插针排列:单排或双排
    - 插座类型:垂直或直角

    产品特点和优势


    - 多键控和颜色编码选项:提供机械和颜色编码的多重选择,确保电路之间不会误配对,颜色编码还便于快速装配。
    - 17% 的更窄间距:与类似的电源连接器相比,间距减少了17%,实现了更高的电流密度,节省了PCB空间。
    - 可选TPA终端保障装置:确保端子完全就位,防止端子脱落,并在主要锁定功能失效时保留端子。
    - 超低配接力:降低操作者的疲劳度,提高装配精度,适用于高电路应用。
    - 正锁结构设计:确保连接器装配后不会意外断开,具有明显的听觉确认,保护锁扣不受导线缠绕损坏。
    - 全隔离触点:保护插头和插座触点在处理和配接过程中的安全。
    - 六点独立接触接口:提供冗余的二次电流路径,以确保长期性能和可靠性。

    应用案例和使用建议


    Ultra-Fit Power Connectors 适用于多种应用场景,如洗衣机、冰箱、电信网络中心、服务器、汽车娱乐系统、照明设备、医疗护理设备等。针对不同应用,建议根据具体需求选择合适的系列和型号。例如,在家庭电器中,可以考虑使用172258或172256系列,而在工业自动化设备中,则可选择172264系列。

    兼容性和支持


    这些连接器支持多种插座和接头系列,包括172258、172256、172253等,确保了广泛的兼容性。Molex 提供全面的技术支持和维护服务,包括安装指南、故障排除手册等。

    常见问题与解决方案


    - 问题:端子容易脱落
    - 解决方案:使用可选的TPA终端保障装置。
    - 问题:连接器无法正确配接
    - 解决方案:确保使用正确颜色编码的插座进行配接,并检查是否有机械损坏。
    - 问题:连接器无法拆卸
    - 解决方案:按照手册中的指导使用适当的工具和方法进行拆卸。

    总结和推荐


    Ultra-Fit Power Connectors 以其卓越的设计、紧凑的结构和可靠的性能在市场上脱颖而出。无论是消费类家电还是工业设备,都能满足用户的多样化需求。强烈推荐使用这些高性能的电源连接器,以提升设备的可靠性和效率。

1723161106参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 6pin
类型 Header,Latch Holder
颜色 黑色
触头类型 Male Pin
长*宽*高 18.67mm(高度)
安装方式 通孔安装
应用等级 军用级,工业级,汽车级
零件状态 停产
包装方式 托盘

1723161106厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1723161106数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 1723161106 1723161106数据手册

1723161106封装设计

查看详情并下载
Symbol
Footprint
3D Model
