5041893270

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Latch Lock 2 32pin Male Blade 贴片安装 22.9mm(长度)*6.93mm(高度)
供应商型号: WM10598TR-ND
供应商: Digi-Key
标准整包数: 700

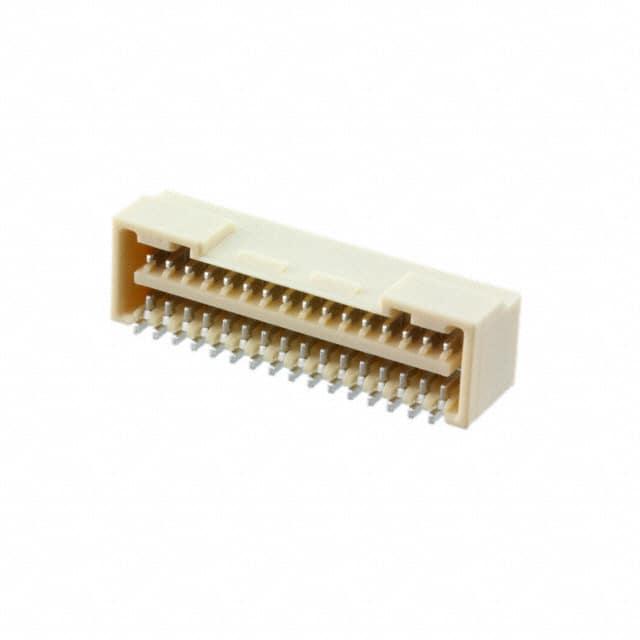

MOLEX 矩形连接器 - 外壳 5041893270

5041893270概述

    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System 技术手册解析

    1. 产品简介


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统是一款为紧凑型包装应用而设计的电子元器件,广泛应用于各个行业。它以其最小的总体尺寸和最高的电流承载能力,在同类插接式锁紧系统中脱颖而出。该系统还提供了广泛的配对配置和卓越的针和终端保护功能,适合需要空间节省和多样化配对的应用场景。

    2. 技术参数


    以下是该系统的详细技术参数:
    - 电压: 最大50V AC/DC
    - 电流: 最大1.5A
    - 接触电阻: 最大20毫欧姆
    - 耐压绝缘强度: 500V AC持续一分钟
    - 绝缘电阻: 最小100兆欧姆
    - 耐用性: 至少30次循环
    - 操作温度范围: -40°C到+85°C

    3. 产品特点和优势


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统的独特功能包括:
    - 约75%的小巧尺寸,与Micro-Lock 2.00mm相比,具有更优越的空间利用率
    - 外部拇指锁设计,双锁点,确保易于操作和安全接触
    - 低插入力(带有锡电镀),适合各种应用场景
    - 广泛的配对锁扣,双点正向锁定,提供额外的机械稳定性
    - 防护墙和滑槽集成在壳体和头端,防止配对过程中损坏针脚
    - 低卤素材料,适用于连接器及线缆材料
    - 点击确认感,确保安全配对
    - 符合多种环保标准,如无铅标准(RoHS)

    4. 应用案例和使用建议


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统适用于以下行业和应用场景:
    - 消费电子: LED电视、家庭音频设备、机顶盒、电饭煲等
    - 网络/电信: 集线器/路由器、调制解调器等
    - 数据通信: 桌面电脑、存储设备、打印机、传真机等
    - 游戏: 游戏机、老虎机、弹子机等
    - 照明: 投影仪、变压器等
    - 医疗: CT扫描仪、便携设备等
    - 汽车电子: 音响、导航系统等
    建议用户在选择合适的产品型号时,根据具体的应用需求和电路要求(单行或双行)进行选择。

    5. 兼容性和支持


    该系统可与各种标准电子元件和设备兼容。制造商提供全方位的技术支持,包括安装指导、维护服务和故障排查。

    6. 常见问题与解决方案


    - 问题1: 插头无法正确插入。
    - 解决办法: 检查插头和插座的针脚是否有损坏,重新校准安装方向。
    - 问题2: 插拔操作困难。
    - 解决办法: 确保操作力度适当,必要时可使用工具辅助。
    - 问题3: 高温下性能不稳定。
    - 解决办法: 检查系统是否在规定的工作温度范围内使用,避免过热。

    7. 总结和推荐


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统以其紧凑的体积、强大的电流承载能力和多样化的配对方式,在多个行业中表现出色。其独特的防撞设计和优秀的环境适应性,使其成为各种高要求应用的理想选择。我们强烈推荐使用该系统,以满足各类高密度布线需求。
    该产品的主要优点包括:
    - 紧凑设计: 最小的总体尺寸,适合紧凑型应用
    - 高效性能: 高电流承载能力,保证稳定运行
    - 可靠连接: 双锁点设计和可靠的接触力确保长期使用可靠性
    - 多样化选择: 单行和双行版本可供选择,满足不同需求
    综上所述,Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统是高密度布线应用的理想选择,值得推荐。

5041893270参数

参数
排数 2
触头端接 -
针脚数 32pin
类型 Header,Latch Lock
颜色 -
触头类型 Male Blade
紧固类型 -
长*宽*高 22.9mm(长度)*6.93mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

5041893270厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041893270数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5041893270 5041893270数据手册

5041893270封装设计

查看详情并下载
Symbol
Footprint
3D Model
