2147192140

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: 1 导线安装 14mm(长度)*1.55mm(高度)
供应商型号: 900-2147192140-ND
供应商: Digi-Key
标准整包数: 1

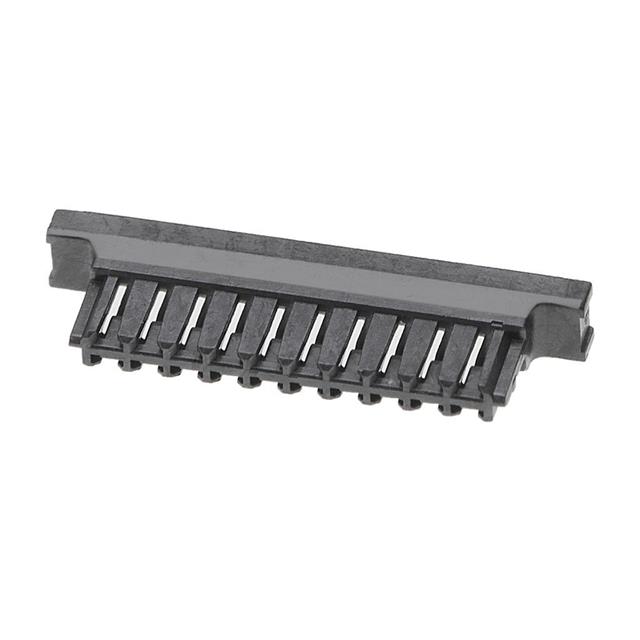

MOLEX 矩形连接器 - 外壳 2147192140

2147192140概述


    产品简介


    本文将详细介绍一款名为 Zero-Hachi 0.8WTB Crimp Housing Single Row 的电子元器件。该产品主要应用于电路连接,通过独特的单行排列设计,能够提供高效且稳定的信号传输性能。主要功能包括提供可靠电连接、适用于紧凑空间内的布线需求,并具有优异的机械稳定性和电气性能。

    技术参数


    - 尺寸规格:外壳尺寸为 3.15 mm × 1.55 mm(A × B),材料为液晶聚合物(LCP),具备 UL94 V-0 等级防火性能,符合低卤素标准,颜色为黑色。
    - 材料:由液晶聚合物制成,详细材料规格请参考 TABLE 1。
    - 锁定机制:适用于 2 到 10 极电路的侧向锁定结构,见 FIGURE 2-10 CIRCUIT 和 FIGURE 11-20 CIRCUIT。
    - 适用终端:支持不同规格的压接终端,如 2147205000 型 TIN 覆盖 #28 到 #30 AWG 导线。
    - 颜色:外壳颜色为黑色。
    - 订货编号:详情请参考 SHEET 2 中的产品列表。
    - 压接注意事项:正确插入压接终端时应沿水平方向插入,避免斜向上或斜向下插入以防止损坏模具卡爪。
    - 公差:各尺寸公差为 ± 0.2 mm(视具体情况而定)。
    - 安装方法:插针应沿斜向上方向插入,见图示。

    产品特点和优势


    - 卓越的电气性能:采用液晶聚合物材料,保证高可靠性并符合UL94 V-0防火等级,确保在各种恶劣环境下都能稳定工作。
    - 优异的机械强度:通过液晶聚合物材料和坚固的设计提供出色的机械稳定性。
    - 广泛的应用范围:支持多种终端规格和电路配置,适用于广泛的电子设备和工业应用。
    - 紧凑设计:小尺寸设计非常适合于现代电子产品的紧凑布局要求。

    应用案例和使用建议


    应用案例:
    - 在某些需要高密度连接的应用中,如物联网设备、便携式医疗设备和小型消费电子产品,此连接器能够提供可靠的信号传输。
    - 在工业自动化控制系统中,例如传感器和执行器之间的连接,可以确保长时间稳定运行。
    使用建议:
    - 确保所有压接终端都按照正确的方向和位置插入,特别是要遵循水平方向插入的指导方针,以避免损坏模具卡爪。
    - 使用配套的压接工具,确保连接器的稳固安装和信号传输质量。

    兼容性和支持


    - 兼容性:与指定型号的压接终端完全兼容,具体型号参见 SHEET 2 中的配套产品列表。
    - 技术支持:供应商提供详尽的技术支持,涵盖安装指南、维护建议及故障排查服务。客户可以通过 SHEET 2 和其他相关文档获取进一步的信息和支持。

    常见问题与解决方案


    1. 问题:压接终端在安装过程中无法正确插入。
    - 解决方案:请确认是否严格按照水平方向插入压接终端,遵循正确的插入方向以避免模具卡爪受损。
    2. 问题:外观上有黑点或色差现象。
    - 解决方案:尽管外观存在小瑕疵,但不会影响产品的整体性能,这是生产过程中的正常现象。
    3. 问题:产品出现异常声响。
    - 解决方案:检查连接器是否正确安装到位,同时确认压接终端是否已正确压接到位。

    总结和推荐


    Zero-Hachi 0.8WTB Crimp Housing Single Row 连接器凭借其卓越的电气性能、紧凑设计和广泛应用范围,在市场上具备极高的竞争力。该产品不仅满足了现代电子设备对高密度连接的需求,还提供了可靠的信号传输性能。对于需要进行高密度连接应用的设计者和制造商来说,这是一款值得推荐的产品。

2147192140参数

参数
排数 1
触头端接 -
针脚数 -
类型 -
颜色 -
触头类型 -
紧固类型 -
长*宽*高 14mm(长度)*1.55mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装,卷带包装

2147192140厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2147192140数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 2147192140 2147192140数据手册

2147192140封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.6148
10+ $ 0.5279 ¥ 4.7725
25+ $ 0.494 ¥ 4.4668
50+ $ 0.4419 ¥ 3.9958
100+ $ 0.4209 ¥ 3.8053
250+ $ 0.3799 ¥ 3.4014
700+ $ 0.3532 ¥ 3.1626
1400+ $ 0.3363 ¥ 3.0116
2800+ $ 0.3203 ¥ 2.8678
库存: 22018
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.61
