首页  >  产品百科  >  0015976101

0015976101

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: CONN PLUG 10 Pin 4.2mm 2ROW Black Mini-Fit® TPA Bag
供应商型号: 0015976101-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0015976101

0015976101概述


    产品简介

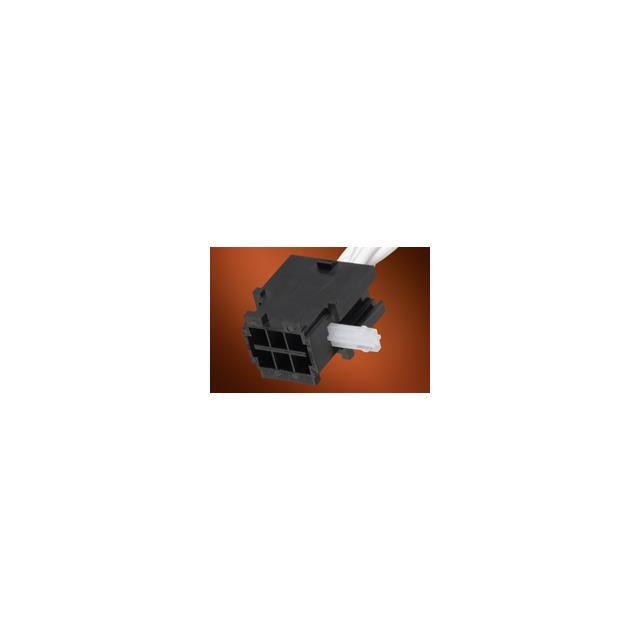

    Mini-Fit TPA 连接器系统
    Mini-Fit TPA 连接器系统是一种适用于电线与电线及电线与板的高性能连接器。该连接器采用Tin(锡)或Gold(金)镀层,支持从16到28 AWG的电线,通过压接技术进行终端处理。该连接器系列主要用于印刷电路板(PCB)上的信号传输,广泛应用于电信、工业自动化、医疗设备等多个领域。

    技术参数


    电压
    - 额定电压:600 V AC (有效值) 或 600 V DC
    适用线径
    - 16 AWG:最大绝缘直径 3.10 / 0.122 英寸
    - 18-20 AWG:最大绝缘直径 3.10 / 0.122 英寸
    - 22-28 AWG:最大绝缘直径 1.80 / 0.071 英寸
    电流承载能力(安培)
    | AWG | 线-线 | 线-板 |
    |
    | 16 | 9 | 8 |
    | 18 | 9 | 8 |
    | 20 | 7 | 6 |
    | 22 | 5 | 4 |
    | 24 | 4 | 3 |
    | 26 | 3 | 2 |
    | 28 | 2 | 1 |
    工作温度
    - 操作温度:-40°C 至 +105°C
    - 非操作温度:-40°C 至 +105°C
    波峰焊接温度
    - 带销钉的接头:最高 240°C
    - 不带销钉的接头:最高 260°C

    产品特点和优势


    Mini-Fit TPA 连接器系统具有以下显著优势:
    1. 高可靠性:该连接器系统经过严格的测试,确保在各种极端环境下保持稳定性能。
    2. 兼容性强:支持多种线径规格,适用于多种电线类型。
    3. 安全性:UL、CSA 和 TUV 认证,保证安全可靠。
    4. 耐用性:插拔次数高达30次,且具有优异的抗振动和冲击性能。
    5. 环保性:无铅设计,符合RoHS标准。

    应用案例和使用建议


    Mini-Fit TPA 连接器系统广泛应用于电信、工业自动化、医疗设备等领域。例如,在工业自动化设备中,它被用于各种传感器和执行器之间的信号传输。为了确保最佳性能,建议在选择电线时根据电流需求选择合适的AWG规格,并在安装时注意防水和防尘措施。

    兼容性和支持


    Mini-Fit TPA 连接器系统与其他同系列的产品具有良好的兼容性,可以方便地集成到现有的系统中。厂商提供了详细的安装指南和技术支持,确保用户能够顺利地完成安装和调试。

    常见问题与解决方案


    问题1:如何处理接触电阻过高?
    - 解决方案:检查插头和插座是否完全对接,并清洁接触面以去除氧化物。
    问题2:为什么会出现信号中断?
    - 解决方案:检查是否有物理损坏或松动的连接,重新安装并确保所有连接稳固。
    问题3:如何防止水汽进入?
    - 解决方案:在安装过程中使用防水胶带或密封套管,并定期检查密封效果。

    总结和推荐


    Mini-Fit TPA 连接器系统以其卓越的性能、广泛的兼容性和坚固的设计成为市场上的一颗明星产品。对于需要高可靠性的电信、工业自动化和医疗设备等行业,该产品是一个理想的选择。因此,强烈推荐使用 Mini-Fit TPA 连接器系统。

0015976101参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 10pin
类型 Locking Ramp,Plug
长*宽*高 15.3mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,散装

0015976101厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0015976101数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0015976101 0015976101数据手册

0015976101封装设计

查看详情并下载
Symbol
Footprint
3D Model
