5041861600

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 16pin Non-Gendered 压接 自然色 导线安装,自由悬挂,通孔安装 12.5mm*6.3754mm*6.76mm
供应商型号: 5041861600
供应商: 云汉优选
标准整包数: 3500

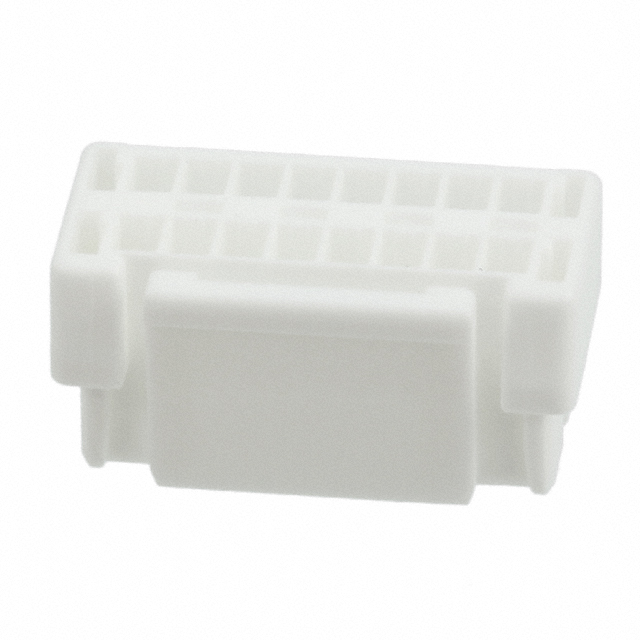

MOLEX 矩形连接器 - 外壳 5041861600

5041861600概述

    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System

    产品简介


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统是专为各类行业紧凑型包装应用而设计的。它具有最小的整体尺寸和最高的电流承载能力,是正向锁扣系统中最紧凑的一种。该系统提供广泛的配对配置,并具备卓越的针脚和终端保护功能。适用于各种需要节省空间和多样化的配对需求的应用场景。

    技术参数


    - 额定电压: 最大50V AC/DC
    - 最大电流: 1.5A
    - 接触电阻: 最大20毫欧姆
    - 绝缘电阻: 最小100兆欧姆
    - 耐压强度: 500V AC持续1分钟
    - 耐用性: 最小30次循环
    - 操作温度范围: -40°C至+85°C
    - 电线范围: AWG 26-30,绝缘直径0.78-1.02mm
    - 材质: 终端材料为铜合金,镀锡;外壳和接头材料为PBT;接头针材料为黄铜,镀锡
    - 环保认证: 符合RoHS标准,无卤素材料

    产品特点和优势


    - 紧凑设计: Micro-Lock 1.25mm Pitch系统比Micro-Lock 2.00mm Pitch系统约小75%,适合高密度布局。
    - 安全锁定机制: 外部拇指锁扣设计带有两个锁定点,确保易用性和接触的安全性。
    - 低插入力: 采用锡镀层,降低插入力。
    - 多功能性: 支持单行和双行配置,直角和垂直方向安装。
    - 防护机制: 独特的“防撞”设计,即使在非对准状态下也能防止针脚被损坏。
    - 环境友好: 使用低卤素材料,满足环境标准要求。

    应用案例和使用建议


    Micro-Lock 1.25mm Pitch系统广泛应用于消费电子(如LED电视、家庭音响、机顶盒)、网络通信(如路由器、调制解调器)、数据通信(如台式电脑、存储设备)等领域。例如,在LED电视的设计中,该系统可帮助减少主板上的空间占用,同时保证高可靠性和稳定性。使用建议包括:
    - 选择合适的电线范围和电路数量: 根据具体应用需求选择AWG 26-30规格的电线。
    - 考虑不同的安装方向: 根据电路板设计选择直角或垂直方向的安装方式。

    兼容性和支持


    Micro-Lock 1.25mm Pitch系统兼容多种配置,易于与其他标准化电子元器件集成。制造商提供了全面的技术支持和维护服务,确保用户的长期使用体验。

    常见问题与解决方案


    - 问题: 插入力过大。
    - 解决方案: 检查电线规格是否符合要求,确认插头和插座匹配正确。
    - 问题: 长时间使用后接触不良。
    - 解决方案: 清理接触面灰尘,必要时更换新的插头或插座。

    总结和推荐


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统以其紧凑的设计、高效的电气特性和卓越的机械稳定性脱颖而出。它不仅满足了现代电子产品对小型化和高性能的需求,还提供了优异的环境适应性和用户友好的操作体验。我们强烈推荐这款系统用于需要高密度布线和可靠连接的应用场合。

5041861600参数

参数
排数 2
触头端接 压接
针脚数 16pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Non-Gendered
紧固类型 -
长*宽*高 12.5mm*6.3754mm*6.76mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘

5041861600厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041861600数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5041861600 5041861600数据手册

5041861600封装设计

查看详情并下载
Symbol
Footprint
3D Model
