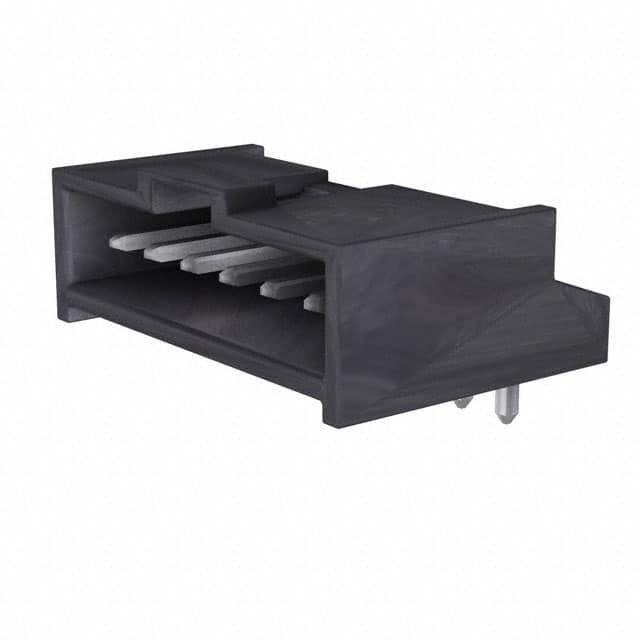

901362106

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 2.54mm间距6p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: Q-901362106
供应商: 期货订购
标准整包数: 1360
MOLEX 矩形连接器 - 外壳 901362106

901362106概述


    产品简介


    C-GRID III 单排直插式护罩接头 是一种用于电子连接领域的专业组件,主要用于单排电路板连接。它具备多路数选择,可以满足从1到32个电路的需求。这种接头不仅适用于标准电路板,还可以用于需要直角装配或带孔隙的特殊场合。材料方面,接头针脚采用0.650平方毫米的黄铜线,而外壳则由填充了15%玻璃纤维的聚酯制成,并带有黑色UL 94V-0等级阻燃标识。

    技术参数


    以下是这款接头的一些关键技术和性能参数:
    - 电路范围: 支持1至32个电路
    - 外形尺寸:
    - 针脚直径: 0.10 mm (最小)
    - 针脚长度: 0.25 mm (典型)
    - 最小针脚间距: 0.429 mm (±0.008 mm)
    - 工作温度范围: 一般情况下为-40°C到+85°C
    - 工作电压: 最大工作电压250V
    - 机械寿命: ≥500次插拔循环
    - 镀层类型:
    - Type A: 锡涂层,最小厚度3.0 µm,底层镍涂层
    - Type E: 在选定区域镀金条带,厚度0.38-0.64 µm,顶层锡涂层
    - Type F: 在选定区域镀金条带,厚度0.762-1.02 µm,顶层锡涂层
    - Type G: 在选定区域选择性镀金,顶层锡涂层,厚度3.0-5.0 µm
    - 建议焊盘图案:
    - 圆孔直径: 0.30 mm (±0.012 mm)

    产品特点和优势


    C-GRID III 单排直插式护罩接头 具备以下特点和优势:
    - 高可靠性:插拔寿命超过500次,适合频繁使用的场景。
    - 多功能性:支持多种电路配置,从1到32个电路均可兼容。
    - 优良的耐温性能:能够在极端温度条件下稳定工作。
    - 多样的镀层选项:提供多种镀层以适应不同的应用场景和需求。
    - 易于集成:与现有的PCB设计相匹配,便于安装和维护。

    应用案例和使用建议


    这款接头广泛应用于各种电子设备和系统中,如汽车电子、工业自动化、电信设备及消费电子产品等。为了确保最佳的性能和稳定性,在使用时应注意以下几点:
    - 确保针脚和插座对齐,避免过度弯曲或损坏。
    - 根据实际应用场景选择合适的镀层类型,以提高耐腐蚀性和可靠性。
    - 考虑焊接温度和时间,避免过热损伤。
    - 在高振动环境下,使用适当的固定装置来防止接头松动。

    兼容性和支持


    此接头具有良好的兼容性,可以与市场上大多数主流的PCB板配合使用。Molex公司提供了全面的技术支持和服务,包括详细的安装指南、维护手册和故障排除建议。此外,客户可以通过官方技术支持热线或在线服务获得帮助。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题一: 插入后接触不良
    - 解决方案: 检查针脚和插座是否有损坏,必要时更换新部件。
    - 问题二: 焊接后针脚断裂
    - 解决方案: 调整焊接温度和时间,避免过高温度导致的损伤。
    - 问题三: 接头腐蚀
    - 解决方案: 选择适合应用环境的镀层类型,定期检查并清洁接头。

    总结和推荐


    C-GRID III 单排直插式护罩接头 是一款功能强大、耐用可靠的连接解决方案。它在多种应用环境中表现出色,特别是在需要高可靠性和多电路配置的应用中。凭借其广泛的电路支持、高耐温性能和多样化的镀层选择,该产品在市场上具有很强的竞争优势。因此,对于需要高性能连接器的电子工程师和设计师来说,这是一个非常值得考虑的选择。

901362106参数

参数 值
类型 Header,Latch Holder
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 -
针脚数 6pin
长*宽*高 18.59mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,工业级
零件状态 在售
包装方式 托盘装
