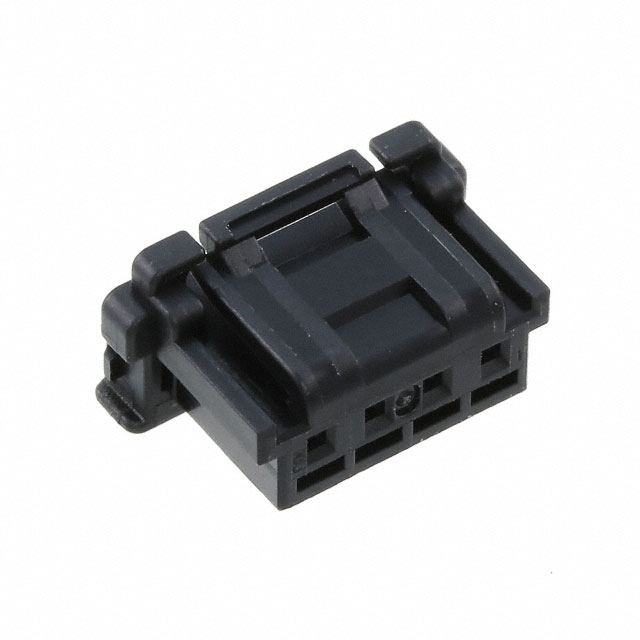

5051510400

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 4路, 2mm节距, 1行
供应商型号: 14M-5051510400
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 外壳 5051510400

5051510400概述

    电子元器件技术手册

    产品简介


    本产品是Molex Electronic Technologies公司出品的一款带有插针(Pin)的连接器,适用于广泛的应用领域。该产品属于2.0毫米间距带状连接器系列,主要用于各类电子设备的信号传输和电源连接。其主要功能是确保不同电路板或设备之间的高效连接和数据交换。应用范围包括通信设备、计算机、工业控制、汽车电子等领域。

    技术参数


    以下是根据技术手册整理的产品技术规格:
    | 参数 | 值 |

    | 材料 | PA, UL94V-2 |
    | 色彩选项 | 黑色、白色 |
    | 嵌合端子系列 | 505153, 505487 系列 |
    | 嵌合接口 | 502352, 560020 系列 |
    | 适用保持器 | 505152 系列 |
    | 额定电流 | 0.5A @ 20℃ |
    | 工作电压 | 50V |
    | 插拔寿命 | ≥ 500次 |
    | 工作温度 | -40℃ ~ +85℃ |
    | 环境适应性 | 符合RoHS标准 |

    产品特点和优势


    1. 高可靠性:该连接器具备高插拔次数和稳定的工作寿命,保证长期使用无故障。
    2. 易于安装:产品设计考虑到了便捷安装的需求,使用户能够在短时间内完成设备连接。
    3. 优异的电气性能:在高频环境下仍能保持良好的信号完整性,确保数据传输的准确性和速度。
    4. 多色彩选择:提供多种颜色选择,有助于区分不同的电路或功能区域,提高识别度。
    5. 绿色环保:符合RoHS标准,采用环保材料制造,减少对环境的影响。

    应用案例和使用建议


    1. 通信设备:在数据中心和服务器机房中,可作为高速数据传输连接器,确保大规模网络系统的稳定运行。
    2. 汽车电子:在车内导航系统、音响系统和其他车载设备之间进行信号和电源连接。
    3. 工业控制:用于各种自动化设备和生产线中的信号传输和电源分配。
    使用建议:
    - 在安装时需注意正确插入,避免损坏端子。
    - 使用合适的保持器确保连接的稳定性。
    - 定期检查连接状态,以确保信号传输质量。

    兼容性和支持


    该产品与Molex Electronic Technologies系列的其他端子和保持器兼容,确保整体系统的统一性和兼容性。公司提供详尽的技术支持和售后服务,包括产品咨询、使用培训和售后维修服务。

    常见问题与解决方案


    1. 插头难以插入
    解决方法:检查是否有异物阻碍或端子是否变形。
    2. 接触不良
    解决方法:清洁端子接触面,确保干净无尘。
    3. 频繁插拔导致性能下降
    解决方法:检查是否达到最大插拔次数,必要时更换新连接器。

    总结和推荐


    综上所述,这款Molex公司的2.0毫米间距带状连接器具有出色的电气性能、耐用性和易用性,特别适合于需要高可靠性的应用场景。对于寻求高品质电子元器件的工程师和采购人员而言,这是一款值得信赖的产品。基于以上特性,强烈推荐在相关领域内选用此款连接器。

5051510400参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
类型 插座
长*宽*高 11.8mm*7.55mm*6.2mm
安装方式 压入式,支架安装,自由悬挂
零件状态 在售
包装方式 散装,袋装

5051510400厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5051510400数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5051510400 5051510400数据手册

5051510400封装设计

查看详情并下载
Symbol
Footprint
3D Model
