0439141105

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 2 14pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 85.7mm(长度)*34.4mm(高度)
供应商型号: H-0439141105
供应商: Heilind
标准整包数: 384

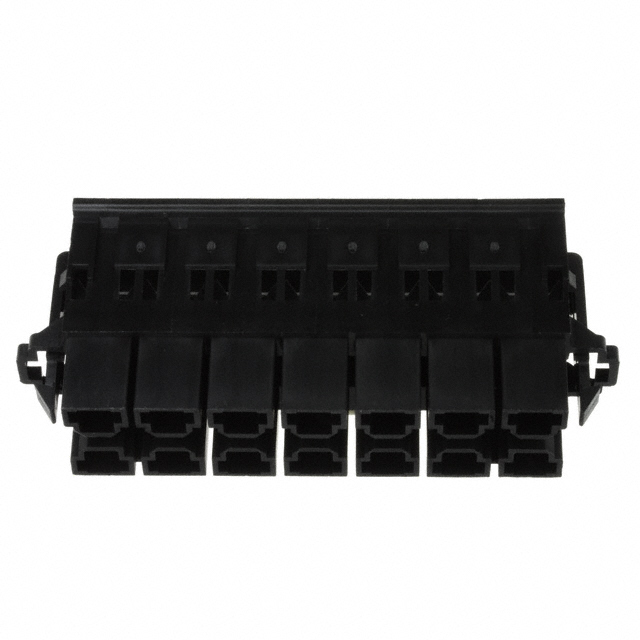

MOLEX 矩形连接器 - 外壳 0439141105

0439141105概述

    Mini-Fit SR. 连接器系统产品介绍

    1. 产品简介


    Mini-Fit SR. 系列连接器是专为电力传输设计的高品质连接器。它们适用于单排和双排结构,在线缆到线缆和线缆到印刷电路板的应用中表现出色。此系列连接器经过优化,可实现高电流和电压的稳定传输,特别适合需要频繁插拔操作的应用场景。

    2. 技术参数


    - 中心线间距:10.00毫米(0.394英寸)
    - 工作温度范围:-40°C 到 +105°C
    - 电压额定值:最高可达600V
    - 电流额定值(不同导线尺寸):
    - 8 AWG 导线:最高电流可达40A(单个触点最高可达20A)
    - 10 AWG 导线:最高电流可达33A
    - 12 AWG 导线:最高电流可达23A
    - 14 AWG 导线:最高电流可达17A
    - 安全认证:
    - UL 认证号:E29179
    - CSA 证书号:LR 19980-555
    - TUV 证书号:R 72131193

    3. 产品特点和优势


    - 广泛的适用性:适用于多种电压和电流等级的应用,适用于工业控制、电源系统、医疗设备等多个领域。
    - 高可靠性:通过严格的机械和环境测试,确保在极端条件下的稳定性。
    - 高性能连接:低接触电阻,保证信号传输的可靠性和稳定性。
    - 便于安装:插拔力适中,易于手动和自动化安装。

    4. 应用案例和使用建议


    - 工业自动化设备:适用于各种自动化控制系统,提供可靠的电力和信号传输。
    - 太阳能逆变器:可承受高电流和恶劣环境,适合用于逆变器中。
    - 医疗器械:小型化设计,可用于医疗设备中,提供稳定的电力供应。
    - 使用建议:在高温环境下使用时,建议使用适当的润滑剂来减少摩擦腐蚀。

    5. 兼容性和支持


    - 兼容性:Mini-Fit SR. 连接器要求同种金属镀层的连接方式,例如银对银、金对金和锡对锡。
    - 支持服务:制造商提供详尽的技术支持文档和培训,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查是否有足够的清洁和润滑。确保接触表面无污垢和氧化物。
    - 问题2:插拔困难
    - 解决方案:检查是否正确对齐。如未对准,尝试重新调整并确保连接器对准后再插入。

    7. 总结和推荐


    Mini-Fit SR. 系列连接器以其出色的电气性能、高可靠性、广泛的应用范围和强大的技术支持赢得了市场的认可。无论是在工业自动化还是医疗设备等领域,都是值得信赖的选择。综合考虑其优异的性能和广泛应用,强烈推荐用户在相关项目中选用Mini-Fit SR. 连接器。

0439141105参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 14pin
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 85.7mm(长度)*34.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0439141105厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0439141105数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0439141105 0439141105数据手册

0439141105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
384+ $ 5.9959 ¥ 49.9457
1536+ $ 5.237 ¥ 43.6241
库存: 0
起订量: 384 增量: 0
交货地:
最小起订量为:384
合计: ¥ 0
