0003061121

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 12路, 3.68mm节距, 3行
供应商型号: WM1214-ND
供应商: Digi-Key
标准整包数: 1

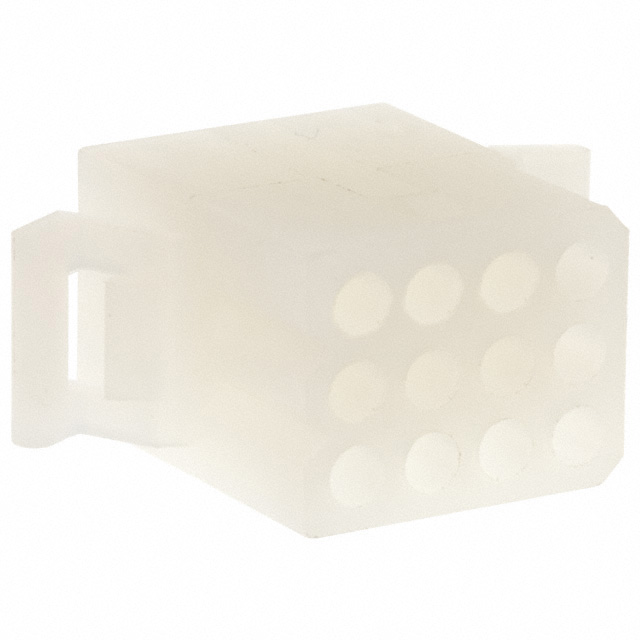

MOLEX 矩形连接器 - 外壳 0003061121

0003061121概述


    产品简介


    这款电子元器件是MOLEX公司生产的一款用于连接应用的插头和插座组件,型号为1625-12P和1625-12R。它们分别代表插头(Plug)和插座(Receptacle),具备12个电路通道,适用于多种工业和消费电子产品。这类组件广泛应用于通信设备、计算机系统、汽车电子、工业自动化等领域。

    技术参数


    - 材料:尼龙6/6,阻燃等级94V-2
    - 尺寸单位:英寸/毫米,比例2:1
    - 接线端直径:0.062英寸(1.57毫米)
    - 电路标识数字:3位数
    - 电路编号:12位数
    - 外壳厚度:最大1.52毫米(0.060英寸),允许公差±0.13毫米
    - 预弯安装耳:有/无(通过细节A标记)
    插头(Plug)技术规格
    - 电路数量:12个
    - 插针中心距离:0.145英寸(3.68毫米)
    - 宽度:0.64英寸(16.1毫米)
    - 长度:0.74英寸(18.8毫米)
    - 高度:0.37英寸(9.5毫米)
    插座(Receptacle)技术规格
    - 插孔宽度:0.563英寸(14.30毫米)
    - 插入深度:0.23英寸(5.8毫米)
    - 高度:0.795英寸(20.19毫米)

    产品特点和优势


    1. 可靠的机械连接:插头和插座的设计确保了可靠的机械连接,能够长期稳定运行。
    2. 便捷的安装:预弯安装耳设计使得安装更为简便快捷,减少安装时间和成本。
    3. 广泛的适用性:适用于多种不同应用场合,无论是工业还是消费电子领域都能胜任。
    4. 良好的电气性能:采用高阻燃性的尼龙材料,提供优异的电气性能,保证安全可靠。

    应用案例和使用建议


    应用案例
    这些插头和插座常被用于通信基站中的天线连接,计算机主板上的电源接口,以及汽车内的传感器连接等场合。具体的应用如:
    - 通信设备:无线通信设备的内部线路连接。
    - 汽车电子:车身控制器与传感器的连接。
    - 医疗设备:医疗仪器的数据传输接口。
    使用建议
    - 在安装过程中,务必注意确保接线端对准正确,避免因错误安装导致连接不良。
    - 预弯安装耳可大大简化安装步骤,建议在复杂环境下优先考虑使用预弯安装耳的版本。
    - 定期检查连接部位是否有磨损或腐蚀现象,确保长期稳定的工作状态。

    兼容性和支持


    该系列插头和插座支持与直径为0.062英寸(1.57毫米)的导线连接。MOLEX公司为这些产品提供全面的技术支持和服务保障,包括详细的安装指南、使用说明书以及保修政策。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳固 | 确认接线端是否完全插入,检查是否有异物阻碍 |
    | 电气接触不良 | 检查接线端是否有氧化或腐蚀,必要时更换新的接线端 |
    | 安装困难 | 使用合适的工具进行安装,确保预弯安装耳准确就位 |

    总结和推荐


    这款由MOLEX公司生产的1625-12P和1625-12R插头和插座组件,凭借其可靠的设计、广泛的适用性和优质的电气性能,在各类应用场景中表现卓越。对于需要高性能连接解决方案的项目,强烈推荐选用该系列产品。

0003061121参数

参数
针脚数 12pin
类型 插座
颜色 自然色
触头类型 公形或母形
紧固类型 滑锁
排数 3
触头端接 压接
长*宽*高 16.1mm*12.4mm*19.8mm
安装方式 卡入式安装,压入式,支架安装,面板安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

0003061121厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0003061121数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0003061121 0003061121数据手册

0003061121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5865 ¥ 5.3028
10+ $ 0.5014 ¥ 4.5334
25+ $ 0.4697 ¥ 4.2464
50+ $ 0.4199 ¥ 3.7966
100+ $ 0.3998 ¥ 3.6149
250+ $ 0.3609 ¥ 3.2319
500+ $ 0.3437 ¥ 3.0773
1000+ $ 0.3272 ¥ 2.9303
2500+ $ 0.3067 ¥ 2.7467
库存: 516
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.3
