2016472030

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 1 3pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: 2016472030-ND
供应商: Digi-Key
标准整包数: 1

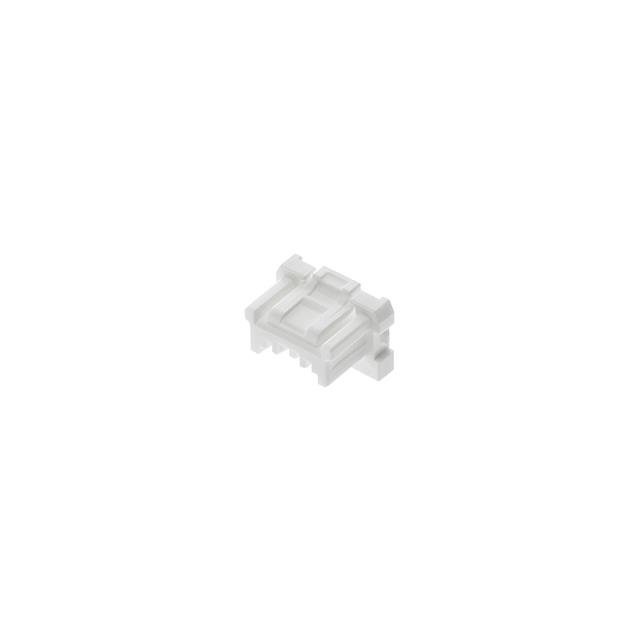

MOLEX 矩形连接器 - 外壳 2016472030

2016472030概述


    产品简介


    Spot-On系列是一款专为信号传输设计的Wire-to-Board连接器系统,广泛应用于各种电子设备中。该系列产品主要包含接插件外壳(Receptacle Housing)和其他配套组件。此次介绍的产品为2016472030型号,属于Spot-On系列中的接插件外壳,采用1.50mm间距、单排结构,具有3个电路通道,并且以天然树脂材料制成。

    技术参数


    | 参数 | 规格 |

    | 电路数(最大) | 3 |
    | 颜色 - 树脂 | 天然 |
    | 性别 | 母端(Receptacle) |
    | 可燃性测试能力 | 否 |
    | 与配套部件键合 | 是 |
    | 与配套部件锁定 | 是 |
    | 材料 - 树脂 | 聚对苯二甲酸丁二醇酯(PBT) |
    | 净重 | 387.000毫克 |
    | 排数 | 1 |
    | 包装类型 | 袋装 |
    | 与配套部件极化 | 是 |
    | 工作温度范围 | -40°C至+105°C |
    | 线对板间距(与配套部件匹配) | 1.50毫米 |
    | 终端接口间距(终止接口) | 1.50毫米 |

    产品特点和优势


    此款接插件外壳的优势在于采用PBT材料,具备优异的耐热性和耐化学腐蚀性。该产品还采用了键合和锁定机制,确保与配套部件的稳定连接,防止意外松脱。此外,其极化的设计可以有效避免误插入现象。由于其小巧紧凑的设计,非常适用于空间有限的应用场合。这些特性使其在众多同类产品中脱颖而出,成为行业中的佼佼者。

    应用案例和使用建议


    该接插件外壳广泛应用于需要进行信号传输的电子设备中,如汽车电子、工业自动化控制系统及消费类电子产品。为了充分发挥产品的优势,建议在安装时尽量保持接插件外壳与配套部件之间的清洁,避免灰尘和异物进入影响接触可靠性。同时,在高温环境下工作时要注意散热,以防止因过热而降低其使用寿命。

    兼容性和支持


    该接插件外壳设计用于配合Spot-On 1.5 Crimp Terminal和Spot-On Terminal Position Assurance (TPA) Wire-to-Board Retainer一起使用。此外,还提供了详细的技术文档和用户指南,用户可以通过官网获取更多支持和服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查是否正确安装锁定机构,重新安装以确保稳固接触。 |
    | 接触不良 | 清洁接触点并检查是否有氧化层,必要时可更换新的接插件外壳。 |
    | 插入力过大 | 确认线缆规格是否符合要求,或考虑更换更合适的终端部件。 |

    总结和推荐


    综上所述,Spot-On系列接插件外壳凭借其优秀的材料特性和可靠的设计,非常适合应用于多种场合。尤其适合于对信号传输质量要求较高的工业级和消费级电子产品。通过本文的详细介绍,相信读者对该产品的特性和适用范围有了更加深入的了解,是值得推荐的一款产品。

2016472030参数

参数
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

2016472030厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2016472030数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 2016472030 2016472030数据手册

2016472030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.184 ¥ 1.6636
10+ $ 0.161 ¥ 1.4557
25+ $ 0.1504 ¥ 1.36
50+ $ 0.1433 ¥ 1.2956
100+ $ 0.1281 ¥ 1.1581
250+ $ 0.1201 ¥ 1.0858
500+ $ 0.1101 ¥ 0.9859
1000+ $ 0.1048 ¥ 0.9387
2500+ $ 0.0983 ¥ 0.8799
库存: 15664
起订量: 1 增量: 1
