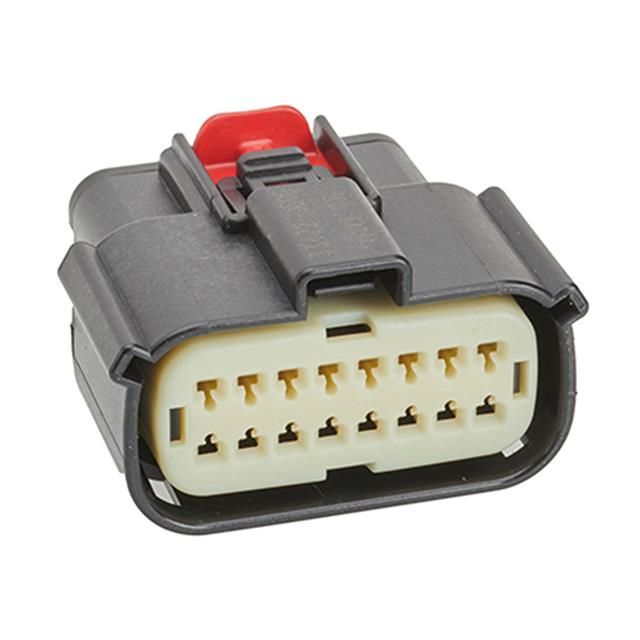

334721770

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 16pin Female Socket 压接 灰色 导线安装,自由悬挂,通孔安装
供应商型号: Q-334721770
供应商: 期货订购
标准整包数: 300
MOLEX 矩形连接器 - 外壳 334721770

334721770概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文介绍的是Molex公司生产的MX150插座密封组件,其类型属于2x2到2x10的双排密封连接器,适用于汽车和其他工业应用。这些连接器设计用于容纳直径范围在1.2mm至2.69mm之间的导线。此外,它们符合AS-34951-001标准的应用规范,可以与特定的插座密封组件进行装配。

    2. 技术参数


    这些连接器的主要技术参数如下:
    - 尺寸规格:不同配置的连接器具有不同的尺寸(例如,2x2不带卡槽配置的尺寸为18.58mm x 1.75mm x 25.45mm)。
    - 工作环境:系统可在导线直径1.2mm至2.69mm范围内工作。
    - 材料要求:传输配置必须符合TS-160038-0001与TBD的要求。
    - 包装规格:符合Molex图纸中的包装图规定。
    - 化学物质合规:需遵守Molex化学物质的产品和包装规格:QEHS-699000-301。

    3. 产品特点和优势


    - 兼容多种规格:该连接器系列涵盖从2x2到2x10的不同规格,能够满足多样化的应用需求。
    - 高密封性:具有密封组装设计,确保在严苛环境下的稳定性和可靠性。
    - 易于安装和维护:提供预先锁定位置(PLR),简化装配过程。
    - 材料耐久性:不同配置支持硅胶和无硅胶版本,适应不同的使用环境和温度要求。

    4. 应用案例和使用建议


    该连接器广泛应用于汽车工业,特别是在动力传动系统、底盘系统、照明和空调系统等领域。对于这些应用,连接器需要承受高温、振动和腐蚀环境的影响。因此,在选择合适的配置时,建议考虑温度等级、密封能力和耐腐蚀性等因素。例如,在极端环境下使用时,可优先考虑UL V0配置,以提高防火性能。

    5. 兼容性和支持


    - 兼容性:该连接器设计可与Schlemmer外壳和Molex外壳配合使用,具有较高的灵活性和兼容性。
    - 支持:Molex提供详细的零件清单(见SD-33472-0001)以及装配和包装规格(见Schlemmer组件图纸SD-34951-0001)。客户还可以通过Molex官网获取更多技术支持和资源。

    6. 常见问题与解决方案


    - 问题一:安装过程中出现错误
    - 解决方案:确保遵循正确的装配步骤,并检查所有部件是否符合图纸中的尺寸和材料要求。
    - 问题二:连接器在使用过程中发生松动
    - 解决方案:检查锁定机构是否正常工作,并确保连接器与电缆之间的连接牢固。
    - 问题三:产品标识不清
    - 解决方案:根据激光标记规范(详见第5节中的程序ES-34735-008)检查和更新标识信息。

    7. 总结和推荐


    综上所述,MX150插座密封组件系列在设计和材料选择方面表现出色,能够满足高要求的应用环境。无论是在复杂的工作条件下还是常规使用环境中,这些连接器都能提供出色的性能和长期可靠性。强烈推荐在需要高性能和高可靠性的汽车及工业项目中采用这一系列的连接器。

334721770参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 16pin
类型 Latch Holder,Receptacle
颜色 灰色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

334721770厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

334721770数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 334721770 334721770数据手册

334721770封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.8206 ¥ 6.811
库存: 2700000
起订量: 20100 增量: 300
交货地:
最小起订量为:20000
合计: ¥ 136220
