350-10-160-00-001000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Header,Push-Pull 1 60pin 推挽式 Male Pin 黑色 通孔安装 152.4mm(长度)*2.54mm(高度)
供应商型号: Q-350-10-160-00-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 350-10-160-00-001000

350-10-160-00-001000概述

    #

    产品简介

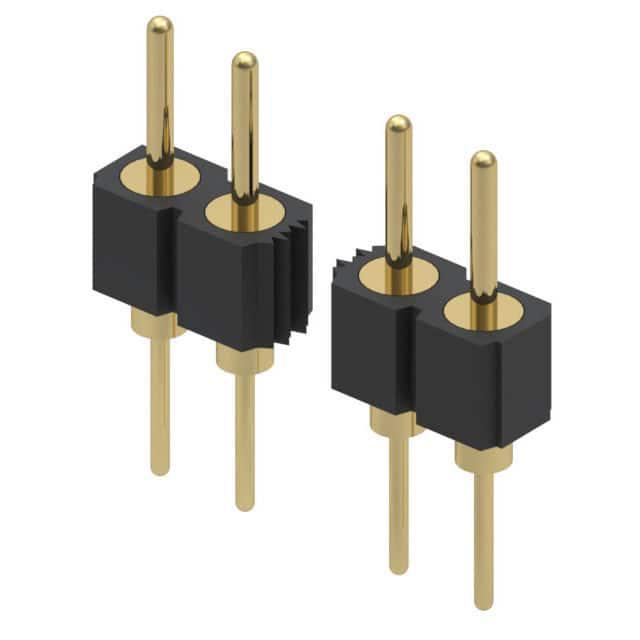

    Mill-Max 350-10-160-00-001000连接器
    Mill-Max公司生产的350-10-160-00-001000是一款直插式接头,适用于0.100英寸网格的电路板连接。该产品采用单排设计,通过孔焊接固定,具有良好的机械稳定性和电气性能。主要功能包括为电路提供可靠的电气连接和信号传输,广泛应用于工业自动化、通信设备、汽车电子和医疗设备等领域。

    技术参数


    基本参数
    - 产品编号:350-10-160-00-001000
    - 插针类型:直插式接头
    - 网格间距:0.100英寸
    - 插针直径:0.025英寸
    - 镀层:10微英寸金(金镀层)覆盖100微英寸镍(镍镀层)
    - 插针材料:黄铜合金(UNS C36000)
    - 绝缘材料:聚对苯二甲酸酯(PCT)
    性能参数
    - 最大额定电压:100 VRMS/150 VDC
    - 绝缘电阻:最小10,000兆欧
    - 电气强度:最小1000 VRMS(对于117系列收缩双列封装最小700 VRMS)
    - 材料热变形温度:529°F(276°C)@ 66 psi
    工作环境
    - 工作温度范围:未具体说明,但材料热变形温度高达529°F(276°C),适合高温环境

    产品特点和优势


    - 高可靠性:采用黄铜合金作为插针材料,具有优良的机械强度和耐腐蚀性。
    - 高绝缘性能:PCT绝缘材料的额定电压和绝缘电阻确保了产品的高绝缘性能。
    - RoHS合规:产品符合RoHS标准,环保无害。
    - 热稳定性:材料热变形温度高达529°F(276°C),适用于高温应用环境。

    应用案例和使用建议


    应用案例
    该产品常用于工业控制板、自动化设备、电信设备等场景。例如,在自动化工厂中,此接头可确保机器之间的电气连接稳定可靠。
    使用建议
    - 环境温度:由于热变形温度较高,产品在高温环境下表现出色,但需注意避免极端温度导致材料失效。
    - 焊接操作:建议使用适合高温材料的焊接工艺,如含铅或无铅焊接。

    兼容性和支持


    - 兼容性:适用于需要通过孔焊接的电子电路板。
    - 厂商支持:Mill-Max公司提供严格的质量保证和售后服务,包括详细的使用指南和技术支持。

    常见问题与解决方案


    1. 问题:产品在高温环境下出现接触不良现象。
    - 解决方法:确认所用焊接材料和工艺是否适应高温环境,必要时更换适用的焊接材料。

    2. 问题:产品在焊接过程中发生插针脱落。
    - 解决方法:检查焊接温度和时间是否正确,确保焊接质量。如仍存在问题,联系厂商进行专业指导。

    总结和推荐


    总体而言,Mill-Max 350-10-160-00-001000连接器是一款高性能、高可靠性的直插式接头,尤其适合于工业自动化、通信设备和汽车电子等领域。其优良的材料特性和严格的制造工艺使其在市场上具有很强的竞争力。强烈推荐给需要在恶劣环境中保持稳定电气连接的应用场合。

350-10-160-00-001000参数

参数
排数 1
触头端接 -
针脚数 60pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 152.4mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

350-10-160-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

350-10-160-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 350-10-160-00-001000 350-10-160-00-001000数据手册

350-10-160-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
