410-13-210-41-001000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2 10pin 推挽式 Female Socket 黑色 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: BSV-410-13-210-41-001000
供应商: 海外现货
标准整包数: 80
MILL-MAX 矩形连接器 - 外壳 410-13-210-41-001000

410-13-210-41-001000概述


    产品简介

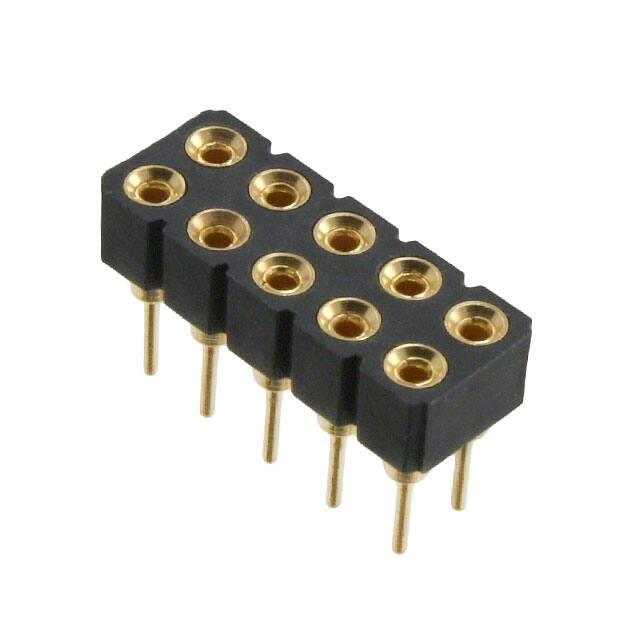

    Mill-Max Interconnect Socket(型号:410-13-210-41-001000)是一种标准焊尾插座,主要用于接受直径为0.38mm至0.635mm的导线。该产品采用双排通孔设计,适用于需要高可靠性连接的应用场合。其主要应用领域包括消费电子产品、工业控制设备以及通信系统等。

    技术参数


    | 参数 | 值 |

    | 接触方式 | #30, 标准4指接触 |
    | 电流承载能力 | 3安培 |
    | 接触材料 | 硼铜合金 172 (UNS C17200) |
    | 接触材料密度 | 0.298 lb/in³ |
    | 接触材料硬度 | 36-43 HRC |
    | 寿命 | 至少1000次循环 |
    | 操作温度范围 | -55°C 至 +125°C |
    | 绝缘材料 | 聚对苯二甲酸酯 (PCT) |
    | 额定电压 | 100 VRMS / 150 VDC |
    | 绝缘电阻 | 最小10,000兆欧姆 |
    | 电镀类型 | 外壳镀金(10微英寸金+100微英寸镍),内接触镀金(30微英寸金+50微英寸镍) |

    产品特点和优势


    1. 可靠性和耐用性:该插座采用硼铜合金作为接触材料,经过严格的热处理,具有高强度和良好的耐腐蚀性。其机械寿命至少可达1000次循环,确保长期稳定的电气连接。
    2. 宽温度范围:能够在极端环境下工作,操作温度范围从-55°C到+125°C,适用于各种严苛环境。
    3. 高性能绝缘材料:采用高热稳定性聚对苯二甲酸酯(PCT)作为绝缘材料,可在高达276°C的温度下保持稳定性能。
    4. 环保材料:符合RoHS和REACH标准,不含铅、汞、镉、六价铬、多溴联苯、多溴二苯醚等有害物质,确保产品的环保属性。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统:用于工业机器人和自动化设备中,确保信号传输的可靠性。
    - 通信设备:应用于路由器、交换机等通信设备中,提供稳定的信号传输接口。
    使用建议
    - 温度管理:在高温环境下使用时,注意散热,以延长产品使用寿命。
    - 安装建议:确保正确安装,避免过度弯曲导线,以免影响电气连接的稳定性。

    兼容性和支持


    - 兼容性:该产品可与各种标准尺寸的导线和PCB相匹配,适用于广泛的电路板布局。
    - 支持:Mill-Max公司提供了详尽的技术文档和支持服务,帮助用户解决安装和使用过程中的任何问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保插针完全插入并锁紧,检查是否有异物阻塞。 |
    | 导线断裂 | 避免过度弯折导线,选用合适直径的导线。 |
    | 插座温度过高 | 适当散热,避免长时间过载使用。 |

    总结和推荐


    Mill-Max Interconnect Socket(型号:410-13-210-41-001000)是一款高性能、高可靠性的电子元器件,广泛适用于多种应用场景。其优越的材料选择、可靠的连接性能和宽泛的工作温度范围使其在市场上具有显著的竞争优势。我们强烈推荐该产品给需要稳定电气连接和优良环境适应性的应用场合。

410-13-210-41-001000参数

参数
排数 2
触头端接 -
针脚数 10pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

410-13-210-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

410-13-210-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 410-13-210-41-001000 410-13-210-41-001000数据手册

410-13-210-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
