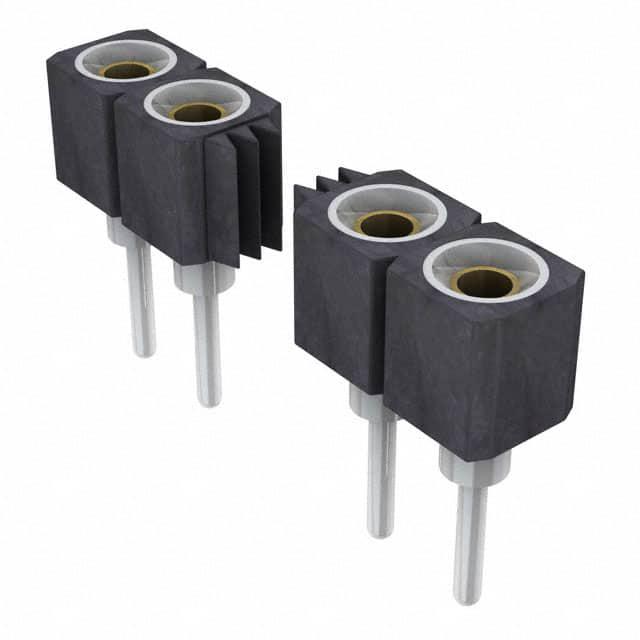

310-93-143-41-001000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1 43pin 推挽式 Female Socket 黑色 通孔安装 109.22mm(长度)*2.54mm(高度)
供应商型号: Q-310-93-143-41-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 310-93-143-41-001000

310-93-143-41-001000概述

    Mill-Max系列310, 311, 315单排插针座产品技术手册

    产品简介


    Mill-Max系列310, 311, 315单排插针座是一种适用于工业、消费电子、汽车电子等领域的连接解决方案。这些插针座具有单行排列的结构,可以接受直径为0.015至0.025英寸的引脚和标准集成电路引脚,广泛应用于各种嵌入式系统、测试平台和电路板组装。通过提供不同的尾部设计(标准长度、长尾、超低矮型)以适应不同厚度的多层板设计需求,使其在多样化的应用场景中表现出色。

    技术参数


    - 插孔兼容性: 接受0.015至0.025英寸直径的引脚和标准IC引脚
    - 尾部设计: 标准尾部、长尾、超低矮型、超低矮型2
    - 电流承载能力: 高可靠性,四指铍铜接触点,可承受最高3A电流
    - 绝缘材料: 高温热塑性材料,适合所有焊接操作
    - 订购代码: 以“XX”表示电镀代码,详见下表
    | 编号 | 电镀类型 | 订购代码 |
    |
    | 10 | 10 µ”金 | 91 |
    | 11 | Au Flash | 47 |
    | 13 | 13 µ”金 | 93 |
    | 41 | 200 µ”锡铅合金 | 99 |
    | 43 | 100 µ”锡 | 43 |
    | 44 | 200 µ”锡 | 44 |

    产品特点和优势


    - 多样性设计: 多种尾部设计满足不同应用场景的需求,适应各类多层板设计
    - 高可靠性: 采用铍铜接触点,确保长时间稳定运行,最高电流承载能力达到3A
    - 环保材料: 使用高温度热塑性材料作为绝缘体,适用于所有焊接操作

    应用案例和使用建议


    - 应用案例: 在多层PCB上安装高密度连接器时,长尾型或超低矮型设计能够有效节省空间并提高稳定性。
    - 使用建议: 安装过程中要特别注意尾部设计的选择,确保与所使用的电路板相匹配。对于需要高电流承载能力的应用,建议选择铍铜接触点的设计。

    兼容性和支持


    - 兼容性: 可与Mill-Max #1001, #0134, #0501或#1534插针配合使用,具体见相关资料页。
    - 支持: 制造商提供了详细的安装指南和技术文档,帮助客户正确选择和使用产品。

    常见问题与解决方案


    - Q: 如何确保连接器的长期可靠性?
    - A: 选择带有高可靠性铍铜接触点的产品,并按照制造商提供的安装指南进行安装。
    - Q: 是否支持无铅焊接?
    - A: 支持,采用200 µ”锡的版本即可实现无铅焊接。

    总结和推荐


    Mill-Max系列310, 311, 315单排插针座是一款高性能的连接解决方案,适用于各种工业和消费电子产品。其多样化的设计和可靠的性能使其成为市场上的佼佼者。强烈推荐用于对可靠性要求高的应用场景,例如工业控制、汽车电子及便携式设备。

310-93-143-41-001000参数

参数
触头端接 -
针脚数 43pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 1
长*宽*高 109.22mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

310-93-143-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-93-143-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 310-93-143-41-001000 310-93-143-41-001000数据手册

310-93-143-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.3695 ¥ 36.2668
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 36266.8
