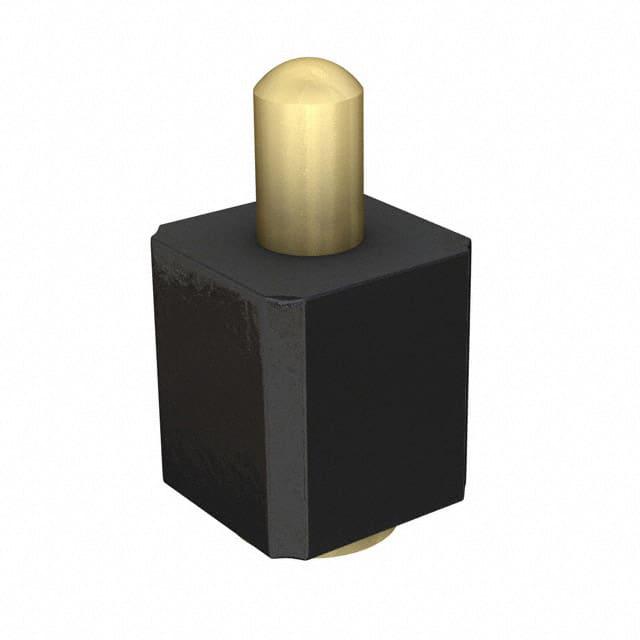

811-22-001-30-002-101

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Piston 1 贴片安装
供应商型号:
供应商:
标准整包数: 0
MILL-MAX 矩形连接器 - 外壳 811-22-001-30-002-101

811-22-001-30-002-101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Mill-Max制造公司的弹簧加载连接器系列(Series 810, 811, 812, 813, 814, 819, 820)专为高可靠性的表面安装应用而设计。这些连接器以其低轮廓、高电流承载能力和卓越的耐用性而闻名,适用于广泛的电子设备和系统。它们特别适合需要频繁插拔的应用,如PCB的叠层和并联连接。这些连接器通过精密机械加工和镀金工艺确保长期使用寿命,广泛应用于电信、医疗设备、航空航天和工业自动化等领域。

    技术参数


    以下是从Mill-Max手册中提取的技术规格、性能参数及电气特性:
    - 材料
    - 接触顶针与基座:机加工铜合金,镀20微米金,底层100微米镍
    - 弹簧:铍铜,镀10微米金
    - 绝缘体:高温热塑性塑料,UL94 V-0级
    - 机械参数
    - 初始高度时的弹簧力:25克
    - 中行程时的弹簧力(半行程处):60克
    - 耐久性:1,000,000次循环
    - 平面度:0.005英寸(单行最多10个针脚;双行最多20个针脚)
    - 电气参数
    - 额定电压:100VRMS/150VDC
    - 额定电流:连续2A,峰值3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700VRMS
    - 电容:最大1皮法拉

    产品特点和优势


    1. 精密机械加工:确保百万次循环寿命。
    2. 高电流承载能力:连续2A,峰值3A。
    3. 高可靠性:1,000,000次耐久测试。
    4. 适合表面贴装:使用高温热塑性绝缘体。
    5. 多种高度可选:不同型号提供不同的初始高度和最大行程,以满足各种应用需求。

    应用案例和使用建议


    这些弹簧加载连接器在多个行业中得到广泛应用。例如,在医疗设备中,它们用于高频连接需求,如心脏监护仪的信号传输。在电信设备中,它们常用于需要高速数据传输的服务器系统。在工业自动化中,这些连接器可以用于连接传感器和控制器,提供稳定可靠的连接。
    使用建议:
    - 确保接触点正确对齐,避免因错位导致接触不良。
    - 在高振动环境下使用时,注意定期检查连接器的稳固性和接触状态。
    - 根据具体应用需求选择合适的高度和行程的连接器,以达到最佳效果。

    兼容性和支持


    这些连接器具有良好的兼容性,可与多种电路板和模块化组件配合使用。Mill-Max提供技术支持和培训服务,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 接触不良:确保连接器与插座完全对齐,并且没有尘埃或异物阻碍。
    2. 弹簧变形:避免过度弯曲或扭转连接器,以保持弹簧的功能。
    3. 过热:确保良好的散热措施,避免长时间高电流工作导致过热。

    总结和推荐


    Mill-Max的弹簧加载连接器以其高可靠性、稳定的性能和广泛的应用范围,在电子设备和系统中表现出色。对于需要高频率插拔、高电流承载和长期可靠性的应用,这些连接器是理想的选择。强烈推荐使用这些高质量的连接器,以确保设备的稳定运行。

811-22-001-30-002-101参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
类型 Piston
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-22-001-30-002-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-001-30-002-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 811-22-001-30-002-101 811-22-001-30-002-101数据手册

811-22-001-30-002-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
