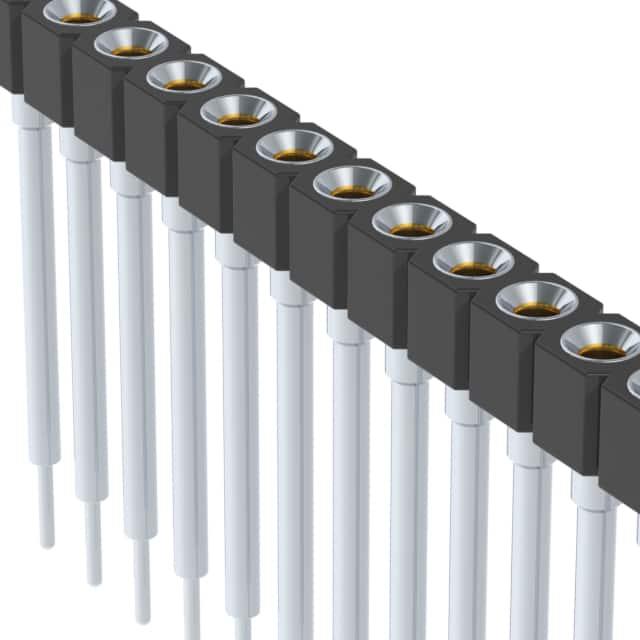

316-41-149-41-001000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 1 49pin 推挽式 Female Socket 黑色 通孔安装 124.46mm(长度)*2.54mm(高度)
供应商型号: Q-316-41-149-41-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 316-41-149-41-001000

316-41-149-41-001000概述

    电子元器件产品技术手册解析:Interconnect Socket

    产品简介


    本次介绍的产品为Interconnect Socket(互连插座),型号为Mill-Max 316-41-149-41-001000。此互连插座属于直插式设计,采用单行排列,适用于通过孔(Through Hole)安装方式,支持引线直径在0.015英寸到0.025英寸之间的组件。它的主要功能是作为连接器,用于实现电路板上的元件与外部信号或其他元件间的连接。这类互连插座广泛应用于各类电子设备中,如工业控制设备、通信设备及家用电器等。

    技术参数


    - 接触类型:#30标准四指接触器
    - 额定电流:3安培
    - 连接器材料:铍铜合金 172(UNS C17200),经过ASTM B 194标准认证
    - 化学成分:Cu 98.1%,Be 1.9%
    - 硬度:热处理后为36-43 RC
    - 机械寿命:最低100个周期
    - 密度:0.298磅/立方英寸
    - 电导率:22% IACS
    - 最大电阻:10毫欧姆
    - 工作温度范围:-55°C至+125°C
    - 熔点:液相980°C,固相865°C
    - 应力松弛性能:在100°C下1000小时后保留96%应力;在200°C下1000小时后保留70%应力
    - 插针材料:0153号黄铜合金
    - 化学成分:Cu 61.5%,Zn 35.4%,Pb 3.1%
    - 硬度:加工后的硬度为80-90 HRB
    - 密度:0.307磅/立方英寸
    - 电导率:26% IACS
    - 熔点:液相900°C,固相885°C
    - 绝缘体信息:聚对苯二甲酸酯(PCT),品牌Thermx CG-933
    - 额定电压:100 VRMS/150 VDC
    - 绝缘电阻:最小值为10,000兆欧
    - 材料耐热变形温度:276°C(在66psi压力下)
    - 击穿强度:最小值1000 VRMS(系列117收缩DIP最小值为700 VRMS)

    产品特点和优势


    1. 高性能接触材料:采用铍铜合金和黄铜合金,保证了高电导率和出色的机械稳定性。
    2. 宽工作温度范围:能够在极端环境下保持良好的工作状态,适应广泛的工业应用。
    3. 长使用寿命:由于其高强度材料及优良的设计,能够经受住多次插拔而不降低性能。
    4. 高标准合规性:产品符合RoHS(有害物质限用指令)、REACH(化学品注册、评估、授权和限制)和DRC冲突矿产政策,确保环保且无冲突矿物。

    应用案例和使用建议


    这款互连插座非常适合用于需要高可靠性连接的应用场合,例如工厂自动化系统中的传感器连接、通信设备中的信号传输等。在实际应用中,用户需要注意保持连接器的良好清洁,避免污染影响导电性能。此外,在高温环境下长时间使用时,建议选择更适合高温应用的接触材料。

    兼容性和支持


    该互连插座的设计使其能够方便地与其他常用电子元件兼容。厂商提供了详细的技术支持服务,包括安装指导、故障排查及更换服务,确保用户可以充分利用产品性能。

    常见问题与解决方案


    1. 问:如何确认插座是否正确安装?
    - 答:检查插座周围是否有明显的物理损坏,并使用万用表测量接触电阻,确保在允许范围内。
    2. 问:在高温环境下使用时出现性能下降怎么办?
    - 答:考虑更换为更适合高温环境的接触材料版本,或咨询厂家技术支持获取更多建议。
    3. 问:如何判断绝缘体是否受损?
    - 答:目视检查绝缘体表面是否有裂纹或损伤迹象。如有疑问,建议更换以避免潜在风险。

    总结和推荐


    综上所述,Mill-Max 316-41-149-41-001000互连插座凭借其优越的材料性能、宽广的工作温度范围以及高度的兼容性,在工业控制、通信及消费电子产品中具有极高的应用价值。对于需要可靠、高效连接解决方案的应用场合,该产品是一个值得信赖的选择。

316-41-149-41-001000参数

参数
紧固类型 推挽式
排数 1
触头端接 -
针脚数 49pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Female Socket
长*宽*高 124.46mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

316-41-149-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-41-149-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 316-41-149-41-001000 316-41-149-41-001000数据手册

316-41-149-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
