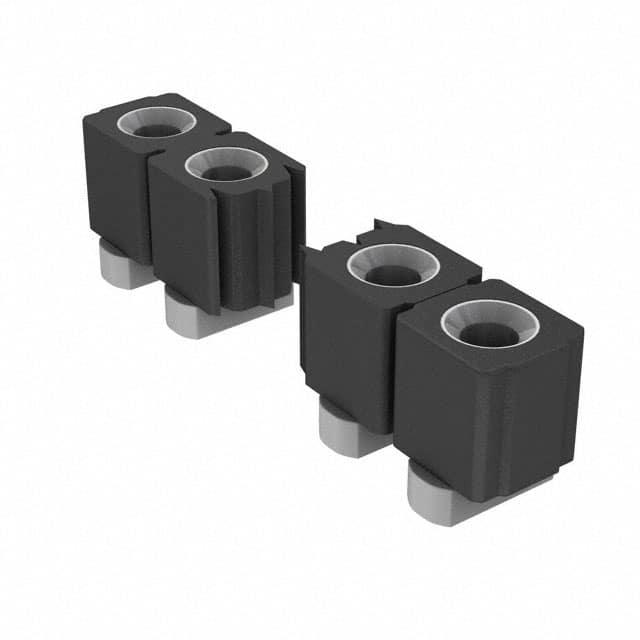

399-41-006-21-300000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Push-Pull,Socket 1 6pin Female Socket 贴片安装 7.92mm(长度)*2.21mm(高度)
供应商型号: 399-41-006-21-300000-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 399-41-006-21-300000

399-41-006-21-300000概述

    电子元器件产品技术手册

    1. 产品简介


    本手册详细介绍了一款名为Interconnect Socket(互连插座)的产品。这款产品是一种表面贴装式插座,设计用于接收直径在0.38 mm至0.559 mm之间的导线。该插座采用单行排列方式,并通过表面贴装技术进行安装。该产品适用于多种电子设备和系统,尤其适合于需要高可靠性和稳定性的应用场合。

    2. 技术参数


    - 接口类型: 互连插座
    - 安装方式: 表面贴装
    - 接受导线范围: 直径0.38 mm至0.559 mm
    - 引脚数量: 6个
    - 接触材质: 铍铜合金172 (UNS C17200)
    - 镀层: 200 μ" 锡 (哑光) + 100 μ" 镍 (外壳)
    - 接触镀层: 10 μ" 金 + 50 μ" 镍 (内接触)
    - 工作温度: -55°C 至 +125°C
    - 熔点: 980°C / 865°C (液相/固相)
    - 抗应力松弛: 在100°C下1000小时后保持96%的应力,在200°C下1000小时后保持70%的应力
    - 电流承载能力: 3安培

    3. 产品特点和优势


    - 高效性能: 采用高导电性的铍铜合金材料,保证稳定的电流传输和可靠的连接。
    - 长期稳定性: 高温环境下表现出优异的抗应力松弛性能,可在较宽的工作温度范围内稳定运行。
    - 环境适应性强: 可以承受极端温度条件,确保在不同环境下的可靠性和耐用性。
    - 机械可靠性: 接触部分采用3指结构设计,提高机械寿命,保证长期使用的可靠性。

    4. 应用案例和使用建议


    该产品广泛应用于各种电路板上,特别是在需要高可靠性连接的应用中,如通信设备、工业控制系统、汽车电子等。使用时需要注意:
    - 确保导线的直径符合标准,以保证最佳的接触效果。
    - 安装过程中要确保正确的焊接温度和时间,避免过高的温度导致材料损坏。
    - 保持工作环境的清洁和干燥,以减少外部因素对性能的影响。

    5. 兼容性和支持


    该产品与大多数标准的表面贴装技术兼容,可以与其他符合相应标准的电子元件一起使用。制造商提供详尽的技术支持,包括在线文档、客户服务中心和技术咨询。

    6. 常见问题与解决方案


    - 问题: 导线插入困难
    - 解决方案: 检查导线直径是否符合标准,必要时更换合适的导线。
    - 问题: 接触电阻过高
    - 解决方案: 检查接触部位是否有氧化或污渍,清理后重新测试。
    - 问题: 温度稳定性差
    - 解决方案: 确保安装环境的温度在允许范围内,并定期检查设备的工作状态。

    7. 总结和推荐


    综上所述,这款Interconnect Socket(互连插座)产品具有出色的导电性能和可靠性,特别适合于需要高性能连接的应用。其广泛的温度适用范围和卓越的机械性能使其成为多种应用的理想选择。强烈推荐此产品给需要高可靠性的电路设计师和工程师。

399-41-006-21-300000参数

参数
针脚数 6pin
类型 Push-Pull,Socket
颜色 -
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 -
长*宽*高 7.92mm(长度)*2.21mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

399-41-006-21-300000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

399-41-006-21-300000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 399-41-006-21-300000 399-41-006-21-300000数据手册

399-41-006-21-300000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.9992 ¥ 167.3683
65+ $ 14.8912 ¥ 124.6207
130+ $ 14.1808 ¥ 118.6755
520+ $ 12.8608 ¥ 107.6291
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 167.36
直接购买
加入购物车
