首页  >  产品百科  >  814-22-008-30-000101

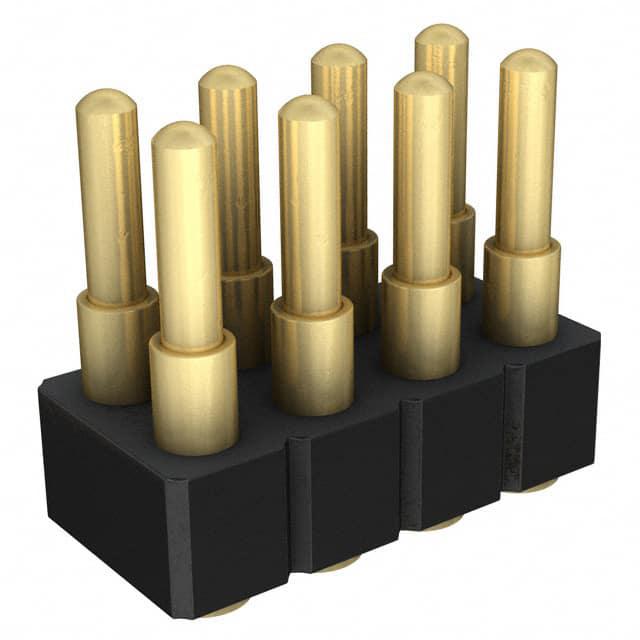

814-22-008-30-000101

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Piston 2 贴片安装
供应商型号: ED8165-08-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 814-22-008-30-000101

814-22-008-30-000101概述

    SPRING-LOADED CONNECTORS

    产品简介


    Spring-Loaded Connectors是Mill-Max Mfg. Corp.推出的多种系列的弹簧加载式连接器。这些连接器适用于各种表面贴装需求,提供单排和双排设计。它们具有高可靠性、出色的机械和电气性能,广泛应用于工业控制、消费电子、通信设备等领域。

    技术参数


    1. 材料:
    - 接触销和基座:机加工铜合金,镀20微米金,底层为100微米镍
    - 弹簧:铍铜,镀10微米金
    - 绝缘体:高温热塑塑料,UL94 V-0等级
    2. 机械性能:
    - 初始高度时弹簧力:25克
    - 中行程(约0.0275英寸至0.045英寸)时弹簧力:60克
    - 耐久性:1,000,000次循环
    - 平面度:单排最多10针,双排最多20针(更多针数请联系技术支持)
    3. 电气性能:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2A,峰值3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 击穿电压:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    1. 高耐久性: 产品经过精密机加工和镀金处理,保证了1,000,000次循环的使用寿命。
    2. 高接触稳定性: 低电阻、高电流承载能力确保可靠连接。
    3. 适应性强: 高温热塑塑料绝缘体适用于各种表面贴装工艺。
    4. 易于装配: 提供带真空吸嘴夹的载带包装,适合自动化贴装流程。

    应用案例和使用建议


    应用案例:
    这些连接器广泛应用于电路板间的互连,如用于PCB的级联连接。例如,在系列399...10-008的直角目标连接器与Series 810的连接器配合使用时,可以实现电路板之间的垂直互连。
    使用建议:
    1. 安装前检查: 确保焊接时通过孔(PTH)的直径符合要求(±0.003英寸)。
    2. 装配过程: 使用自动化设备时,需注意真空吸嘴夹的位置。
    3. 后期维护: 定期检查连接器的平面度,确保持续良好的电气连接。

    兼容性和支持


    兼容性:
    Mill-Max提供的产品与标准的电路板设计兼容,确保在各种设备中可以无缝集成。特别是Series 812、814、819、820系列的连接器,都可与特定的载带包装和自动化装配系统兼容。
    支持:
    Mill-Max提供了详尽的技术支持文档和热线服务,以帮助用户解决在安装和使用过程中可能遇到的问题。此外,还提供定制化服务,以满足不同客户的特殊需求。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:确保插针对准并通过孔符合要求的公差范围。
    2. 问题:连接器损坏
    - 解决方案:检查安装过程中的机械应力,必要时重新调整装配位置。
    3. 问题:温度过高的电路板
    - 解决方案:使用高温度的热塑塑料绝缘体,以适应高温环境。

    总结和推荐


    综上所述,Mill-Max Mfg. Corp.的Spring-Loaded Connectors系列产品以其卓越的机械和电气性能,广泛的适用性,以及详尽的支持体系,成为市场上极具竞争力的选择。特别是针对需要高稳定性和耐用性的应用场景,这些连接器的表现尤为出色。因此,强烈推荐这些产品用于需要高性能互连解决方案的设计项目中。

814-22-008-30-000101参数

参数
触头端接 -
针脚数 -
类型 Piston
颜色 -
触头类型 -
紧固类型 -
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 管装

814-22-008-30-000101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

814-22-008-30-000101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 814-22-008-30-000101 814-22-008-30-000101数据手册

814-22-008-30-000101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9512 ¥ 92.5376
10+ $ 8.0902 ¥ 67.0472
25+ $ 7.3066 ¥ 60.5536
50+ $ 6.7764 ¥ 56.1597
100+ $ 6.2953 ¥ 52.1725
250+ $ 5.7275 ¥ 47.4669
500+ $ 5.3448 ¥ 44.2951
1000+ $ 4.9984 ¥ 41.4246
库存: 1387
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.53
