419-10-216-00-001000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Mating Target 2 通孔安装
供应商型号: 575-4191021600001000
供应商: Mouser
标准整包数: 1

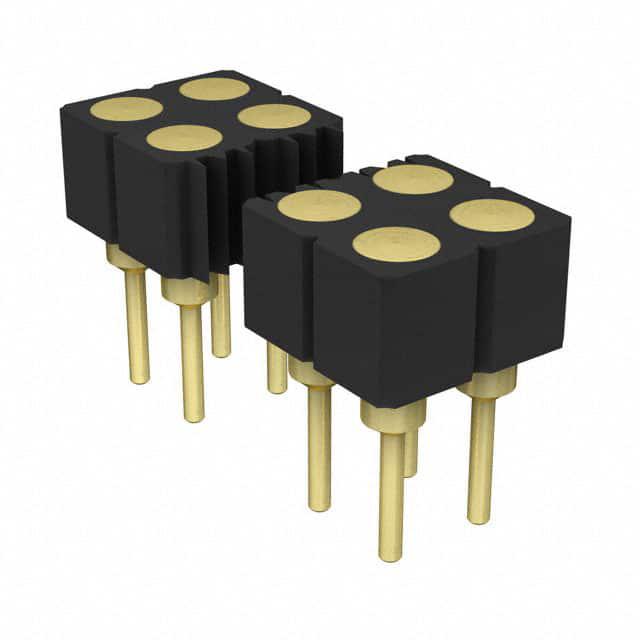

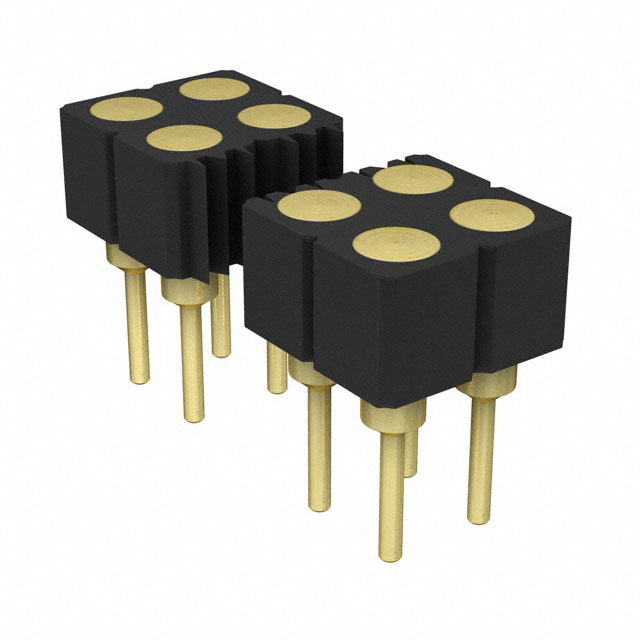

MILL-MAX 矩形连接器 - 外壳 419-10-216-00-001000

419-10-216-00-001000概述

    弹簧加载连接器技术手册解析

    1. 产品简介


    产品类型:弹簧加载连接器(Spring-Loaded Connectors)
    主要功能:提供一种具有高可靠性的电接触方式,适用于需要频繁插拔的场合。
    应用领域:广泛应用于通信设备、计算机外围设备、医疗器械及各种工业控制系统中,特别是在高速数据传输和高频信号处理领域具有显著优势。

    2. 技术参数


    - 编号与型号:
    - Series 419: 标准焊尾型(Standard Solder Tails)
    - Series 499: 直角焊尾型(Right Angle Solder Tails)
    - Series 419: 低轮廓表面贴装型(Low Profile Surface Mount)
    - 引脚直径:
    - .020 DIA. / .033 DIA. / .044 DIA. / .053 DIA. / .064 DIA. / .070 DIA.
    - 行距:
    - .100” 格子间距(Grid Spacing)
    - 接触角:
    - 132° 接触角度
    - 插针直径公差:
    - ±.010
    - 并列度:
    - Coplanarity ≤ .005”
    - 引脚数量:
    - 可定制4到72个引脚(根据不同型号)
    - 安装方式:
    - 表面贴装(Surface Mount)
    - 直角焊尾(Right Angle Solder Tails)
    - 标准焊尾(Standard Solder Tails)

    3. 产品特点和优势


    - 可靠性高:采用金镀层导电接触面,保证长期使用后的接触稳定性和可靠性。
    - 适应性强:双排布局的设计使得该连接器适用于多种应用场景,尤其是高密度布线需求的应用环境。
    - 灵活性好:提供多种配置选项,包括不同类型的引脚和安装方式,能够满足不同的设计要求。
    - 环境适应能力强:采用高温塑料绝缘体材料,具有良好的耐热性和机械强度。

    4. 应用案例和使用建议


    - 典型应用:电信设备、计算机接口、医疗器械、工业控制板等。
    - 使用建议:
    - 高密度布线:对于高密度布线的应用场景,建议优先考虑Series 419,因为它可以提供更高的引脚密度。
    - 复杂电磁环境:在复杂的电磁环境中使用时,确保引脚直径和接触角度的选择能够达到最佳的接触稳定性。
    - 温度敏感应用:在极端温度环境下使用时,应选择高温塑料绝缘体以提高耐用性。

    5. 兼容性和支持


    - 兼容性:Mill-Max公司的连接器与其他品牌的同类产品相比,在物理尺寸和电气特性上保持了一致性,因此具有较好的兼容性。
    - 支持和服务:Mill-Max提供详尽的技术文档和技术支持服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题一:引脚接触不良
    解决办法:检查引脚直径和接触角度是否符合要求,重新调整连接器的位置和接触压力。
    - 问题二:焊接不良
    解决办法:确保焊接温度和时间的准确控制,或者更换新的焊锡膏。
    - 问题三:插拔力过大
    解决办法:检查连接器的型号和规格是否合适,适当调整接触角和引脚直径。

    7. 总结和推荐


    总结:Mill-Max的弹簧加载连接器Series 419和Series 499系列提供了多种配置选项和高度可靠的电接触解决方案。这些连接器具有良好的机械强度和耐热性,能够适应各种恶劣的工作环境。
    推荐:鉴于其优异的性能和广泛的适用范围,强烈推荐在高密度布线和高可靠性要求的应用中使用Mill-Max的弹簧加载连接器。

419-10-216-00-001000参数

参数
触头端接 -
针脚数 -
类型 Mating Target
颜色 -
触头类型 -
紧固类型 -
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

419-10-216-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

419-10-216-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 419-10-216-00-001000 419-10-216-00-001000数据手册

419-10-216-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
