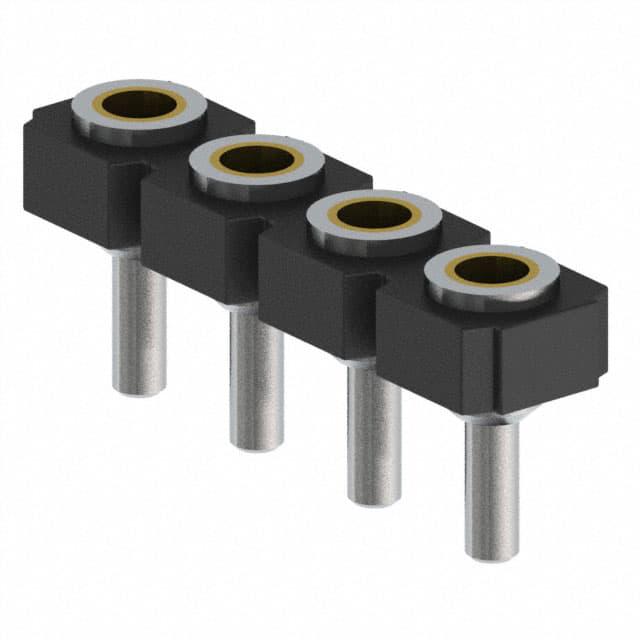

315-47-104-41-004000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Push-Pull,Socket 1 4pin 推挽式 Female Socket 黑色 通孔安装
供应商型号: 575-3154710441004000
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 315-47-104-41-004000

315-47-104-41-004000概述

    Mill-Max Interconnect Socket 315-47-104-41-004000 技术手册

    1. 产品简介


    产品名称: Mill-Max Interconnect Socket 315-47-104-41-004000
    产品类型: 插座
    主要功能: 用于焊接尾端连接,适用于低轮廓设计。接受直径为0.38mm至0.559mm的导线,提供单排通过孔连接方式。
    应用领域: 广泛应用于电子设备中的信号传输、电源连接和控制电路等领域。

    2. 技术参数


    - 型号: 315-47-104-41-004000
    - 引脚数量: 4
    - 接头材料:
    - 接触部分: 172号铍铜合金(ASTM B 194),硬度36-43 Rockwell C,密度0.298 lbs/in³,电阻率最大10毫欧。
    - 针脚部分: 黄铜合金(ASTM B 16 或 ASTM B 455)
    - 黄铜360合金(ASTM B 16): 强度范围为25-45 ksi(千磅每平方英寸),电气导电率为26% IACS,熔点为1000°C/840°C。
    - 黄铜385合金(ASTM B 455): 强度范围为16-48 ksi,电气导电率为28% IACS,熔点为1000°C/840°C。
    - 壳体镀层: 200 µ" 镀锡(哑光) + 100 µ" 镍
    - 内接触镀层: 镀金闪镀
    - 电气特性: 电流承载能力为3安培
    - 工作温度范围: -55°C 至 +125°C
    - 绝缘材料: PCT 聚酯(Thermx CG933,黑色),耐热等级高达276°C,额定电压为100 VRMS/150 VDC

    3. 产品特点和优势


    特点:
    - 低轮廓设计: 适合空间受限的应用场景。
    - 宽范围适应性: 接受直径0.38mm至0.559mm的导线,兼容多种标准导线尺寸。
    - 高可靠性: 材料选择如黄铜和铍铜具有良好的机械性能和耐高温性能。
    - 环保: RoHS和REACH合规,不含限制物质。
    - 兼容性: 适合各种焊料工艺,可用于回流焊接和传统焊接。
    优势:
    - 高电气性能: 高质量材料确保稳定和可靠的信号传输。
    - 长寿命: 高机械强度和耐腐蚀性延长产品使用寿命。
    - 易于安装: 适合多种安装方式,方便集成到现有系统中。
    - 高安全性: 符合国际标准和法规,保证用户安全和产品质量。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 在自动化设备中作为传感器或控制器的接口,用于信号和数据传输。
    - 汽车电子: 作为车载控制系统的一部分,实现电子设备间的信号连接。
    - 通讯设备: 用于基站设备的电源和信号连接,提高系统的可靠性和稳定性。
    使用建议:
    - 温度管理: 确保使用时工作温度不超过125°C,避免过高的温度影响其性能。
    - 导线选择: 根据具体需求选择合适的导线尺寸,避免导线直径过大或过小导致接触不良。
    - 清洁和维护: 定期清理插拔部位的灰尘和污垢,以保持良好的接触效果。

    5. 兼容性和支持


    - 兼容性: 本产品可与其他符合标准的电子元件和设备兼容。
    - 支持和服务: Mill-Max提供详细的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。如有需要,可以通过技术支持热线获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查导线直径是否在规定的范围内,必要时可重新安装。 |
    | 接触不良 | 清理插头和插座之间的接触面,去除氧化层或杂质。 |
    | 环境温度过高 | 降低工作环境温度,确保工作温度不超过125°C。 |

    7. 总结和推荐


    总结:
    Mill-Max Interconnect Socket 315-47-104-41-004000是一款高品质的电子连接器,具备优异的电气性能和可靠性。它采用高标准材料制造,适用于多种恶劣环境下的应用。产品通过RoHS和REACH认证,确保用户的安全和环保要求。
    推荐:
    基于其卓越的性能和广泛的应用场景,强烈推荐Mill-Max Interconnect Socket 315-47-104-41-004000用于各种需要可靠连接的电子设备中。对于需要高精度和长期稳定的信号传输场合,它将是最佳的选择之一。

315-47-104-41-004000参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 1
触头端接 -
针脚数 4pin
类型 Push-Pull,Socket
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 管装

315-47-104-41-004000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

315-47-104-41-004000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 315-47-104-41-004000 315-47-104-41-004000数据手册

315-47-104-41-004000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.301 ¥ 36.3435
10+ $ 4.081 ¥ 34.4845
25+ $ 2.904 ¥ 24.5388
102+ $ 2.6784 ¥ 22.6325
510+ $ 2.322 ¥ 19.6209
1020+ $ 2.121 ¥ 17.9225
库存: 88
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.34
直接购买
加入购物车
