316-93-114-41-008000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 1 14pin 推挽式 Female Socket 黑色 通孔安装 35.56mm(长度)*2.54mm(高度)
供应商型号: Q-316-93-114-41-008000
供应商: 期货订购
标准整包数: 1

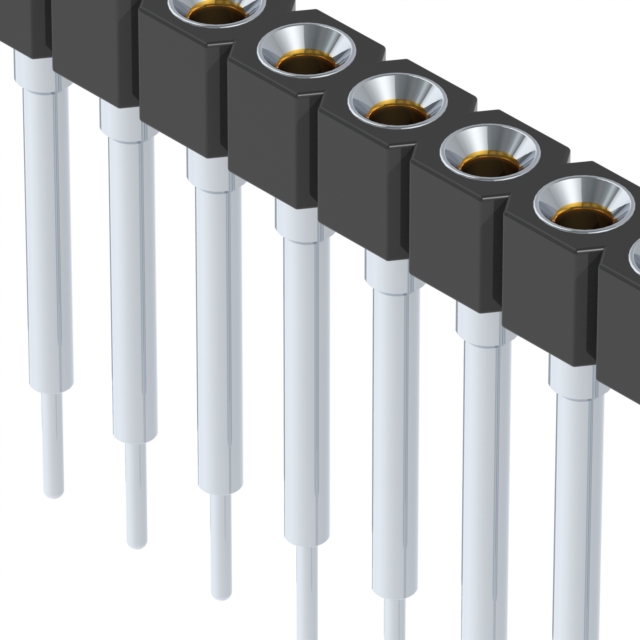

MILL-MAX 矩形连接器 - 外壳 316-93-114-41-008000

316-93-114-41-008000概述

    Mill-Max Series 316 .100” Grid Elevated Single Row Strips 产品技术手册

    产品简介


    Mill-Max公司生产的Series 316 .100” Grid Elevated单行插座条(Interconnects)是一种高可靠性、适用于各种连接需求的电子元器件。它们采用Elevated设计,能够提供不同高度的选择,确保与多种插针适配。这类元器件广泛应用于通信、计算机、工业控制等多个领域,尤其适合需要高密度、稳定连接的应用场合。

    技术参数


    - 连接间距:.100”(2.54mm)
    - 高度选择:产品提供5种不同的站立高度,具体如下:
    - 316...006:.236英寸
    - 316...003:.315英寸
    - 316...007:.402英寸
    - 316...008:.472英寸
    - 316...001:.594英寸
    - 电流容量:Hi-Rel,4-指BeCu #30接触点,额定电流为3A
    - 绝缘材料:高耐温热塑性材料,适用于所有焊接操作
    - 尺寸规格:详细尺寸见图1至图5
    - 认证:符合RoHS-2标准,符合2011/65/EU规定
    - 电镀选项:
    - 10 µ” Au
    - 200 µ” Sn/Pb
    - 30 µ” Au
    - 200 µ” Sn
    - Au Flash
    - 200 µ” Sn

    产品特点和优势


    - 高度可选性:通过提供不同高度的型号,可以适应不同的安装空间要求。
    - 高可靠性:采用了Hi-Rel设计,保证了长时间使用的稳定性和可靠性。
    - 环境适应性强:高耐温绝缘材料,使其能够在各种环境条件下稳定工作。
    - 环保标准:符合RoHS-2标准,对环境保护有贡献。

    应用案例和使用建议


    - 应用案例:此类插座条常用于高性能服务器主板、通讯设备接口、自动化控制系统的信号传输模块等。
    - 使用建议:
    - 在安装时,需确保插座条的高度与PCB板的安装孔准确匹配,以避免过压情况。
    - 使用时需注意插针的选择与接触面积匹配,以确保最大电流能力得到充分利用。

    兼容性和支持


    - 兼容性:该系列插座条设计兼容多种插针,适用于广泛的电子系统。
    - 支持和服务:Mill-Max公司提供了全面的技术支持,包括产品文档、安装指南和故障排查帮助。

    常见问题与解决方案


    - 问题1:如何确保插座条的电流额定值?
    - 解决方案:选择符合Hi-Rel规范的产品,并严格按照应用说明安装。
    - 问题2:插针在长时间使用后出现松动怎么办?
    - 解决方案:检查插针与插座条的接触面积是否适当,必要时重新焊接到位。

    总结和推荐


    Mill-Max Series 316 .100” Grid Elevated Single Row Strips是一款具备高可靠性和广泛应用性的电子连接件。其灵活的高度选择、高电流容量及优良的环境适应性使其在市场上具有很强的竞争优势。对于需要高性能连接解决方案的应用,这款产品是一个理想的选择。强烈推荐在需要高密度、稳定可靠的连接场合下使用此产品。

316-93-114-41-008000参数

参数
紧固类型 推挽式
排数 1
触头端接 -
针脚数 14pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Female Socket
长*宽*高 35.56mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

316-93-114-41-008000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-93-114-41-008000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 316-93-114-41-008000 316-93-114-41-008000数据手册

316-93-114-41-008000封装设计

查看详情并下载
Symbol
Footprint
3D Model
