850-40-038-30-002000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Header,Push-Pull 1 38pin 推挽式 Male Pin 黑色 SMD,P=1.27mm 贴片安装 48.64mm(长度)*4.62mm(高度)
供应商型号: Q-850-40-038-30-002000
供应商: 期货订购
标准整包数: 1

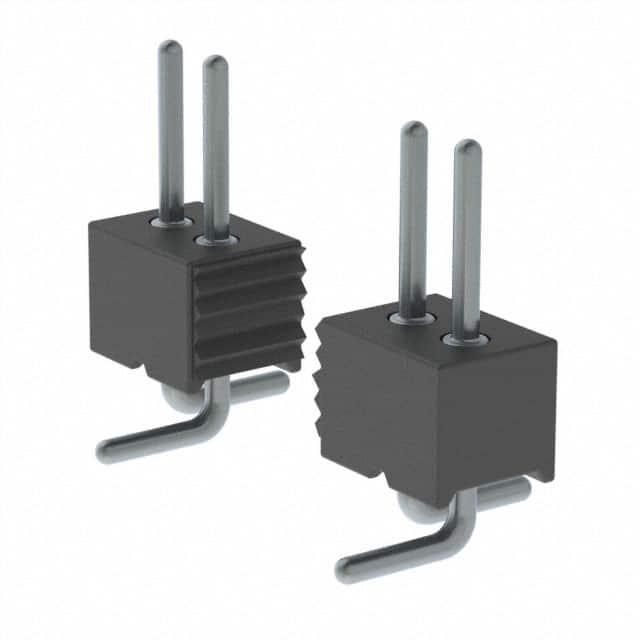

MILL-MAX 矩形连接器 - 外壳 850-40-038-30-002000

850-40-038-30-002000概述

    # 电子元器件产品技术手册

    产品简介


    本手册描述的产品是一款Interconnect Header(互连接头),型号为850-40-038-30-002000。这种产品主要用于电路板之间的连接,以实现信号和电源的传输。该互连接头采用表面贴装(Surface Mount)设计,针脚布局为单排且为鸥翼式引脚(Gull Wing)。这些特性使其适用于高密度PCB(印刷电路板)的设计中,广泛应用于消费电子、工业控制和通信等领域。

    技术参数


    - 尺寸: 0.050英寸网格(Grid)
    - 插针材料: 黄铜合金(Brass Alloy),符合ASTM B 16标准
    - 针脚数量: 40个
    - 镀层: 200微英寸(μ")哑光锡(Tin)覆盖100微英寸镍(Nickel)
    - 安装方式: 表面贴装(Surface Mount)
    - 温度等级: 绝缘体材料具有耐高温特性,热变形温度(HDT)为290°C(554°F)
    - RoHS合规: 符合RoHS指令
    - 兼容性: 适合“无铅”回流焊接(reflow soldering)

    产品特点和优势


    这款Interconnect Header的主要特点如下:
    1. 高强度黄铜合金针脚: 使用黄铜合金材料制造的针脚,具备良好的机械强度和导电性能,适合频繁插拔操作。
    2. 高耐温绝缘材料: 采用耐高温的尼龙46材料作为绝缘体,能够在高达290°C(554°F)的温度下保持稳定性能。
    3. 环保认证: 符合RoHS和REACH规定,不含铅、汞等有害物质,适用于环保要求严格的应用场合。
    4. 优良的焊接性能: 镀层设计保证了优异的可焊性,简化组装工艺。

    应用案例和使用建议


    应用场景
    此互连接头在多种场景中都有广泛应用,包括但不限于智能穿戴设备、智能家居控制系统和各类便携式电子产品。通过与PCB结合,能够有效实现信号与电源的高效传输,确保设备正常运作。
    使用建议
    1. 确保插针垂直安装: 安装时需确保插针与PCB垂直对齐,避免因倾斜导致接触不良。
    2. 焊接前预热: 对于“无铅”焊接工艺,建议先预热PCB至260°C左右,再进行焊接,以防止热冲击造成的损坏。
    3. 定期检查维护: 在高频率插拔情况下,应定期检查插针磨损情况,及时更换以保证连接可靠性。

    兼容性和支持


    此互连接头具有良好的兼容性,可以与各种常见的SMT(表面贴装技术)兼容。制造商Mill-Max提供了详尽的技术文档和支持服务,确保客户能够顺利集成到自己的系统中。此外,该公司还提供全面的质量保障和售后支持,确保产品在整个生命周期内的可靠运行。

    常见问题与解决方案


    1. 问题:插针插入后松动
    - 解决方案: 确保安装过程中插针完全插入到预定深度,检查是否有异物阻挡导致插针未能正确就位。
    2. 问题:焊接后出现气泡
    - 解决方案: 确认焊接过程中的温度设置是否恰当,过高的温度可能导致焊料气化形成气泡。此外,焊点位置可能需要清理以去除残留物。
    3. 问题:产品不兼容
    - 解决方案: 检查相关硬件设计是否与互连接头的物理尺寸相匹配。如有疑问,联系制造商获取技术支持。

    总结和推荐


    综上所述,该款Interconnect Header凭借其独特的材质选择、优秀的耐温性能和严格的环保标准,展现了强大的市场竞争力。对于追求高性能和可靠性的电子设备制造商而言,它是一个值得考虑的选择。无论是消费电子还是工业自动化应用,都能满足多样化的需求。我们强烈推荐此产品用于需要高可靠性连接的应用场景中。

850-40-038-30-002000参数

参数
排数 1
触头端接 -
针脚数 38pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 48.64mm(长度)*4.62mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

850-40-038-30-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

850-40-038-30-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 850-40-038-30-002000 850-40-038-30-002000数据手册

850-40-038-30-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 7.3399 ¥ 60.9215
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 60921.5
直接购买
加入购物车
