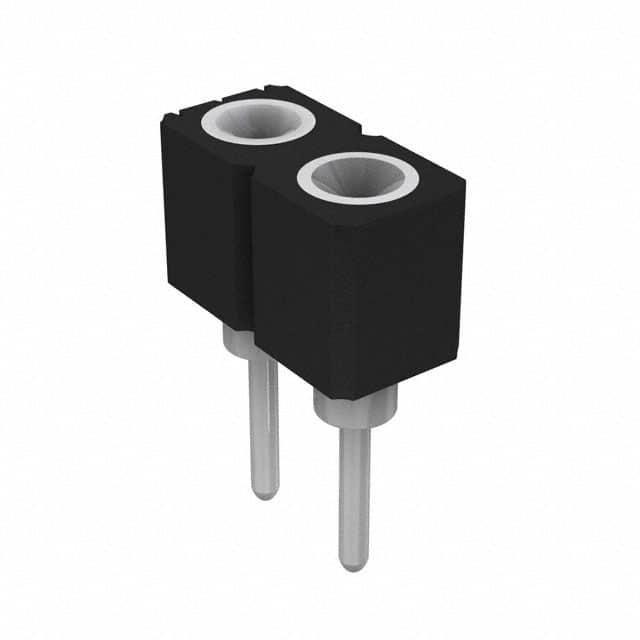

831-43-002-10-001000

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1 2pin 推挽式 Female Socket 黑色 通孔安装
供应商型号: 575-8314300210001000
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 831-43-002-10-001000

831-43-002-10-001000概述

    Mill-Max系列830/831/832/833连接器技术手册

    产品简介


    Mill-Max制造公司的系列830、831、832、833连接器是用于单排和双排布局的2毫米间距的头和插座。这些连接器允许印刷电路板之间的堆叠,最短可以达到0.322英寸。适用于电子设备组装中的各类连接需求。

    技术参数


    - 产品类型:单排(Series 830)和双排(Series 832)针座;单排(Series 831)和双排(Series 833)插座。
    - 插针间距:2毫米。
    - 堆叠高度:最低可达到0.322英寸。
    - 接触额定值:3安培。
    - 绝缘材料:高耐热塑料,适合所有焊接操作。
    - 插针直径:0.015英寸至0.025英寸(Series 831/833)。
    - 电镀选项:金(Au)涂层,厚度范围从10微英寸到30微英寸;锡铅合金(Sn/Pb),厚度为200微英寸;纯锡(Sn),厚度为200微英寸。
    - 适用标准:符合RoHS-2指令(2011/65/EU)。

    产品特点和优势


    - 高可靠性:采用金涂层增加抗腐蚀性。
    - 广泛的应用场景:适用于单排和双排设计,提供灵活的布线方案。
    - 易于集成:插针直径多样化,满足不同应用需求。
    - 良好的热稳定性:采用高耐热塑料绝缘材料,确保长时间工作的稳定性。

    应用案例和使用建议


    - 应用实例:适合工业自动化控制系统、通信设备和消费电子产品中PCB间的连接。
    - 使用建议:
    - 在焊接前请确认焊点位置准确,避免错位导致接触不良。
    - 使用合适的温度控制烙铁进行焊接以防止对连接器造成损伤。
    - 定期检查连接部位是否有松动现象,及时进行紧固或更换损坏部件。

    兼容性和支持


    - 兼容性:插针直径0.015英寸至0.025英寸的设计使得该系列连接器可以与其他标准接口相匹配。
    - 支持服务:Mill-Max提供详尽的技术资料下载和客户技术支持,帮助用户解决在安装及使用过程中遇到的问题。

    常见问题与解决方案


    - Q1: 插入力过大?
    - A1: 检查是否选择了正确的插针直径,并确保插孔内无异物堵塞。
    - Q2: 接触不良?
    - A2: 确认焊接质量良好且连接部位未受到外部应力影响。
    - Q3: 长时间使用后信号衰减?
    - A3: 检查是否有氧化层形成,必要时可重新涂覆金涂层以提高导电性。

    总结和推荐


    系列830/831/832/833连接器凭借其高性能和高可靠性,在众多应用场景中表现出色。它们非常适合需要高频信号传输、恶劣环境下稳定工作的场合。对于寻找高质量连接解决方案的工程师和制造商而言,这是一个值得推荐的选择。

831-43-002-10-001000参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 1
触头端接 -
针脚数 2pin
类型 Push-Pull,Receptacle
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

831-43-002-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

831-43-002-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 831-43-002-10-001000 831-43-002-10-001000数据手册

831-43-002-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1155 ¥ 9.426
10+ $ 0.9269 ¥ 7.8323
25+ $ 0.9258 ¥ 7.8226
100+ $ 0.7359 ¥ 6.2184
500+ $ 0.675 ¥ 5.7038
2500+ $ 0.5912 ¥ 4.9952
5000+ $ 0.5208 ¥ 4.4008
库存: 1805
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.42
