813-22-038-30-002-101

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Piston 2 贴片安装 48.26mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

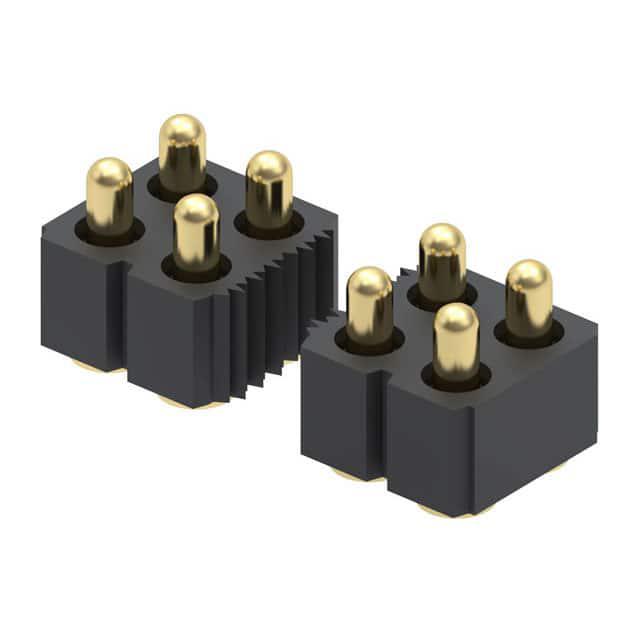

MILL-MAX 矩形连接器 - 外壳 813-22-038-30-002-101

813-22-038-30-002-101概述

    Spring-Loaded Connectors: A Comprehensive Overview

    1. 产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是由Mill-Max Mfg. Corp.制造的一系列高性能、可靠性的连接器。这类连接器广泛应用于需要高频率插拔和耐久度的场合,例如电信设备、计算机系统、自动化设备、航空航天、医疗设备和工业控制系统等。Mill-Max的弹簧负载连接器以其耐用性、高接触稳定性和优良的电气性能而闻名。

    2. 技术参数


    Mill-Max Mfg. Corp. 提供了几种不同的Spring-Loaded Connectors系列产品,包括Series 811、812、813、814、819 和 820。以下是这些系列的部分技术参数摘要:
    - 材料:触点活塞和基座由机加工铜合金制成,表面镀有20μ"金层,底部镀有100μ"镍层。弹簧则采用铍铜材料,表面镀有10μ"金层。绝缘体由高温热塑塑料制成,具有UL94 V-0等级。
    - 机械特性:
    - 弹簧力(初始高度):25克
    - 弹簧力(行程中点):60克
    - 耐久性:1,000,000次插拔周期
    - 平面性:0.005英寸(单排最多10个针脚;双排最多20个针脚)
    - 电气特性:
    - 额定电压:100VRMS/150VDC
    - 额定电流:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 绝缘强度:最小700VRMS
    - 电容:最大1pF

    3. 产品特点和优势


    Mill-Max的Spring-Loaded Connectors具备以下几个显著的特点和优势:
    - 高可靠性:精密加工的活塞/基座和金镀层确保了1,000,000次插拔循环的寿命。
    - 低接触电阻:提供稳定的电流传导,连续2安培,峰值3安培。
    - 耐高温绝缘体:适用于表面贴装工艺,能够在高温环境中保持稳定性能。
    - 长行程设计:对于Series 819和820,活塞的设计提供了较大的行程范围,从而增强了接触稳定性。
    - 可兼容自动化装配:多种包装选项,如载带封装和卷轴包装,方便自动化装配过程。

    4. 应用案例和使用建议


    Mill-Max的弹簧负载连接器适用于广泛的电子设备,特别是在需要高可靠性、高频插拔和高耐久性的场合。例如:
    - 电信设备:在路由器、交换机和通信模块中使用,确保数据传输的稳定性和可靠性。
    - 计算机系统:在服务器、工作站和嵌入式系统中作为板间连接器,提供可靠的信号和电源传输。
    - 工业控制:在自动化设备和机器人系统中使用,确保长期稳定的连接性能。
    使用建议:
    - 在组装过程中,确保插头与插座的对准,以避免损坏连接器。
    - 使用适当的焊接技术进行表面贴装,以确保电气接触良好。
    - 定期检查连接器的接触性能,确保其始终保持在最佳状态。

    5. 兼容性和支持


    Mill-Max Mfg. Corp. 的Spring-Loaded Connectors系列产品与其他电子元器件具有良好的兼容性,可以方便地集成到各种设备中。公司还提供全面的技术支持,包括产品选型指导、安装说明和技术咨询服务。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方法:
    - Q: 插拔过程中出现接触不良现象
    - A: 检查连接器的平面性是否符合要求,必要时请咨询技术部门进行调整。
    - Q: 连接器的使用寿命短
    - A: 确保连接器在规定的环境温度和湿度范围内使用,并定期进行维护。
    - Q: 插头无法正确插入
    - A: 检查插头和插座的尺寸公差是否匹配,如果存在误差,可能需要更换新的连接器。

    7. 总结和推荐


    综上所述,Mill-Max的Spring-Loaded Connectors凭借其出色的性能和广泛的应用范围,在电子元器件市场中占据了重要的地位。这些连接器在电信、计算机系统、工业控制等领域中展现出卓越的可靠性和耐用性。如果你正在寻找一种能够满足高频插拔需求、并且具有高接触稳定性的连接解决方案,那么Mill-Max的Spring-Loaded Connectors无疑是你的理想选择。

813-22-038-30-002-101参数

参数
排数 2
触头端接 -
针脚数 -
类型 Piston
颜色 -
触头类型 -
紧固类型 -
长*宽*高 48.26mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-038-30-002-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-038-30-002-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 813-22-038-30-002-101 813-22-038-30-002-101数据手册

813-22-038-30-002-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
