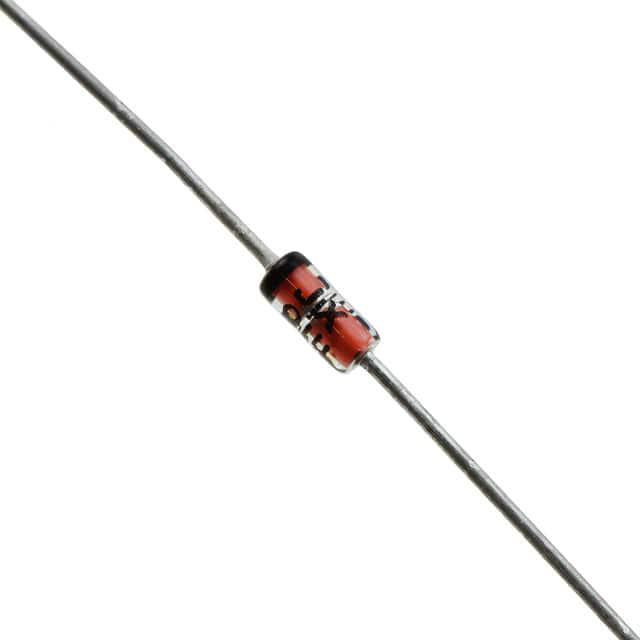

JANTX1N914

产品分类: 整流二极管/整流桥
厂牌: MICROSEMI
产品描述: 75V 5ns 500nA 200mA DO-204AH,DO-35 通孔安装
供应商型号: CSJ-ST37743234
供应商: 海外现货
标准整包数: 1
MICROSEMI 整流二极管/整流桥 JANTX1N914

JANTX1N914概述


    产品简介


    1N914玻璃轴向开关二极管是一款适用于高频率应用的电子元器件。它具有快速开关速度和低电容的特点,特别适合用于高密度安装的场景。这款二极管经过MIL-PRF-19500/116标准认证,符合JAN、JANTX和JANTXV级别要求,适用于军事和商用领域。此外,它还提供了DO-35(DO-204AH)封装和表面贴装版本(DO-213AA),增加了应用的灵活性。

    技术参数


    - 额定值
    - 工作温度范围:-65°C 至 +175°C
    - 热阻:结到引线热阻 RӨJL 为 250°C/W;结到环境热阻 RӨJA 为 325°C/W
    - 最大击穿电压 V(BR):100V
    - 最大峰值反向电压 VRWM:75V
    - 平均整流电流 @ TA = 75 °C:200mA
    - 单次非重复正弦脉冲电流 @ tp = 8.3ms:2A (峰值)
    - 电气特性
    - 正向电压 VF1 @ IF=10mA:0.8V
    - 正向电压 VF2 @ IF=50mA:1.2V
    - 反向恢复时间 trr @ IF = IR = 10mA:5ns
    - 反向电流 IR1 @ 20V:25nA
    - 反向电流 IR2 @ 75V:0.5µA
    - 电容 C @ VR = 0V, f = 1MHz:4.0pF

    产品特点和优势


    - JEDEC注册:符合JEDEC标准,确保产品质量和可靠性。
    - 密封性:玻璃封装确保产品具有出色的密封性,适用于恶劣环境。
    - 低电容:非常适合高频应用,如数据线和接口网络。
    - 高速开关:最小化反向恢复时间,提高电路效率。
    - 多重认证:通过JAN、JANTX和JANTXV认证,符合MIL-PRF-19500/116标准,适用于各种应用场景。
    - RoHS合规:商业级产品符合RoHS标准,满足环保要求。

    应用案例和使用建议


    - 高频率数据线:如RS-232、RS-422接口网络,以及以太网10 base T。
    - 小尺寸安装:由于其灵活的通孔引脚设计,适用于高密度电路板安装。
    - 逻辑电路:作为低电容转向二极管,用于逻辑阵列和其他逻辑电路。

    兼容性和支持


    - 兼容性:1N914可以与多种标准接口和网络兼容,例如RS-232、RS-422和以太网10 base T。
    - 技术支持:Microsemi公司提供详尽的技术文档和客户支持服务,确保用户能够轻松集成和使用该产品。

    常见问题与解决方案


    1. Q: 在高温环境下,1N914能否正常工作?
    - A: 是的,1N914可以在-65°C至+175°C的温度范围内稳定工作,但需要参考图1中的温度-电流降额曲线进行调整。

    2. Q: 如何处理过载情况下的瞬态电流?
    - A: 1N914具有2A的单次非重复正弦脉冲电流处理能力,可有效应对瞬态电流的影响。

    总结和推荐


    1N914玻璃轴向开关二极管是一款高性能、多功能的电子元器件,特别适合用于高频率应用和恶劣环境。它的低电容和高速开关特性使其成为逻辑电路、数据线和接口网络的理想选择。此外,其JEDEC注册、密封性和多级认证进一步增强了产品的可靠性和适用性。我们强烈推荐在需要高速、高可靠性的应用场景中使用此产品。

JANTX1N914参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 200mA
Ir - 反向电流 500nA
Vr-反向电压 75V
反向恢复时间 5ns
通用封装 DO-204AH,DO-35
安装方式 通孔安装
零件状态 在售
包装方式 散装
