JAN1N5555

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 32A 47.5V 33V DO-13 通孔安装
供应商型号: 494-JAN1N5555
供应商: Mouser
标准整包数: 1

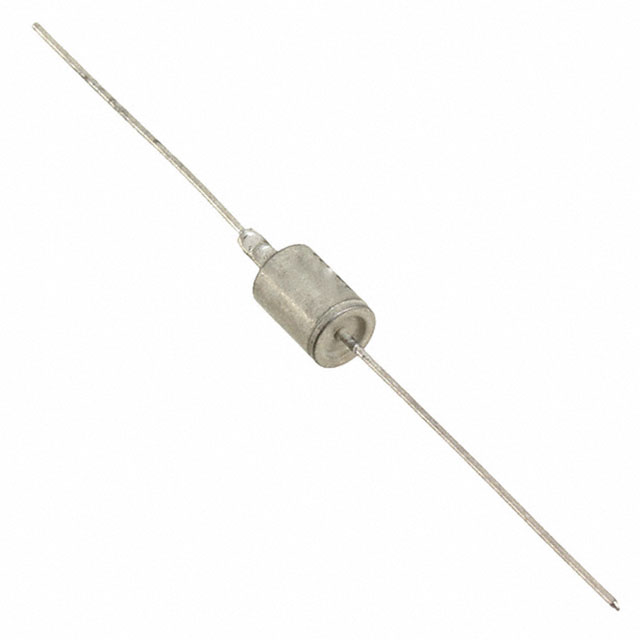

MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JAN1N5555

JAN1N5555概述

    1500 Watt Unidirectional Transient Voltage Suppressor (TVS)

    1. 产品简介


    Microsemi推出的1500瓦特单向瞬态电压抑制器(TVS)系列,型号为1N5555至1N5558。这些产品属于JEDEC注册的选择,专为单向应用设计,具有极高的峰值脉冲功率额定值,可达1500瓦特,响应时间非常快。它们特别适用于工业环境中常见的电感开关瞬态、无线电感应效应或二次闪电效应的防护。同时,这些TVS也广泛应用于航空航天电子系统和电气系统的保护。

    2. 技术参数


    - 工作电压范围: 30.5V到175V
    - 峰值脉冲功率: 1500瓦特(在10/1000微秒波形下)
    - 封装: DO-13 (DO-202AA)
    - 军用等级: 可提供符合MIL-PRF-19500/500标准的JAN、JANTX、JANTXV版本
    - 存储温度范围: -65°C 到 +175°C
    - 热阻抗: 结点到引脚50°C/W,当引脚距离组件10mm时;当安装在FR4 PCB板上时,结点到环境的热阻抗为110°C/W
    - 最大稳态功耗: 1瓦特(在TA=+25°C,引脚距离组件10mm时)
    - 正向浪涌电流: 200安培(半正弦波,持续8.3毫秒,TA=+25°C)

    3. 产品特点和优势


    - 高可靠性: 峰值脉冲功率高达1500瓦特,响应时间不到100皮秒。
    - 广泛的应用: 可用于多种场合的保护,如电感开关瞬态、RF感应效应、二次闪电效应、静电放电(ESD)和快速瞬变脉冲(EFT)等。
    - 军用标准认证: 提供军用级产品,满足MIL-PRF-19500/500标准要求。
    - 辐射硬度: 内置辐射硬度设计,参见Microsemi MicroNote 050。

    4. 应用案例和使用建议


    该产品通常用于需要高可靠性和快速响应的场景,例如航空电子系统。建议在选择具体型号时,根据应用场景的具体需求选择合适的电压等级(30.5V至175V)。对于更复杂的电路设计,可以参考其数据手册中的典型应用电路图,确保正确连接以实现最佳保护效果。

    5. 兼容性和支持


    - 封装选项: 提供表面贴装版本,如SMCJ5.0至SMCJ170CA或SMCG5.0至SMCG170C系列。
    - 兼容性: 与标准PCB焊接工艺兼容。
    - 技术支持: 供应商提供详尽的技术支持和文档资源,可以通过官网获得最新信息和帮助。

    6. 常见问题与解决方案


    - 问题: 如何确保正确安装?
    - 解决方案: 确认产品标记与电路板上标记一致,确保引脚正确插入。
    - 问题: 安装后出现过载现象?
    - 解决方案: 检查负载是否超出产品承受范围,确保所有连接正确无误。
    - 问题: 温度过高导致失效?
    - 解决方案: 检查散热条件是否满足要求,适当增加散热措施。

    7. 总结和推荐


    1500瓦特单向瞬态电压抑制器是一款高性能的产品,适用于各种严苛环境下的电路保护需求。它的高可靠性和快速响应特性使其成为保护敏感电路的理想选择。强烈推荐在需要进行高压、高速响应瞬态保护的应用中使用此系列产品。

JAN1N5555参数

参数
击穿电压 33V
峰值脉冲电流 32A
峰值脉冲功率 1.5KW
极性 -
工作电压 -
箝位电压 47.5V
DO-13
通用封装 DO-13
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JAN1N5555厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
