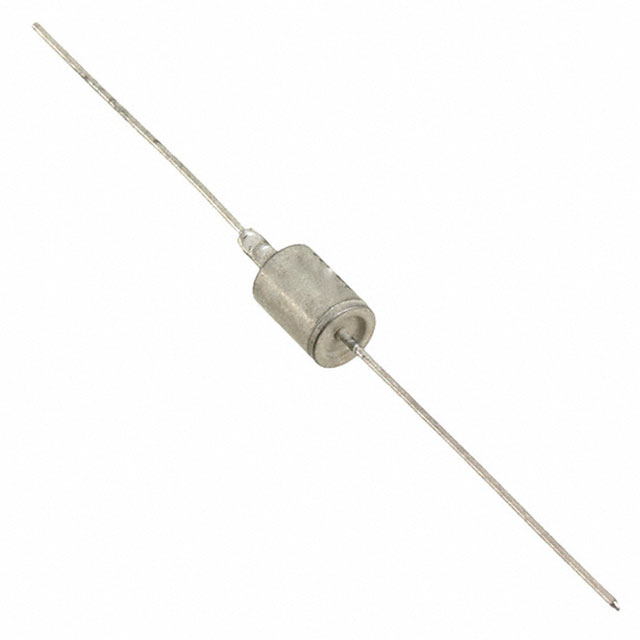

JANTX1N6060A

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 14.6A 103V 71.3V DO-13 通孔安装
供应商型号: 1086-15890-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 JANTX1N6060A

JANTX1N6060A概述

    1N6036(A) thru 1N6072(A) 1500 Watt Bidirectional Transient Voltage Suppressor

    1. 产品简介


    1N6036(A) 至 1N6072(A) 是由 Microsemi Corporation 生产的一系列双向瞬态电压抑制器(TVS)。这些器件在通过孔安装(through-hole mounting)方面表现出色,广泛应用于需要保护敏感电路免受电涌、感应射频和次级闪电效应损害的场合。适用于商业和军事级别,具有广泛的工作电压范围和出色的瞬态抑制能力。

    2. 技术参数


    - 额定峰值脉冲功率 (PPP):高达 1500 瓦 @ 10/1000 µs
    - 工作温度范围 (TJ 和 TSTG):-55°C 到 +175°C
    - 峰值脉冲电流 (IPP):最高可达数千安培(具体数值参见电气特性表)
    - 稳态电压 (VWM):从 5.5 V 到 185 V
    - 最大钳位电压 (VC):随型号不同而异(详细数值参见电气特性表)
    - 峰值稳态电流 (ID):小于 10 毫安
    - 响应时间:小于 100 皮秒
    - 包装:DO-13 (DO-202AA) 封装,金属焊接密封

    3. 产品特点和优势


    1N6036(A) 至 1N6072(A) 的独特功能和优势包括:
    - 双向设计:能够有效抑制正向和反向电压瞬变
    - 高可靠性:可在极端环境下保持稳定性能
    - 快速响应:响应时间极短,能及时抑制瞬态电压
    - 军用标准认证:提供军用级别的质量和可靠性(如 JAN、JANTX、JANTXV 型号)
    这些特性使得这些器件特别适合在航空电子设备、工业控制系统和其他关键应用中使用,能够显著提升系统的可靠性和稳定性。

    4. 应用案例和使用建议


    这些器件的应用广泛,特别是在以下几个场景中表现尤为出色:
    - 防电涌和感应射频保护:用于电源线、信号线以及其他需要保护的线路。
    - 静电放电 (ESD) 和电快速瞬变 (EFT) 保护:符合 IEC 61000-4-2 和 IEC 61000-4-4 标准。
    - 次级闪电保护:适用于多种抗电涌等级,能够满足 IEC 61000-4-5 的要求。
    使用建议:
    - 在使用时确保器件的峰值脉冲电流不超过其额定值,以避免过热和损坏。
    - 在高温环境下使用时,注意降额使用以确保长期可靠性。

    5. 兼容性和支持


    1N6036(A) 至 1N6072(A) 可与现有的许多工业标准接口兼容,支持广泛的连接方式和封装形式。Microsemi Corporation 提供全面的技术支持和售后服务,帮助用户在选型、应用和维护过程中解决各种问题。

    6. 常见问题与解决方案


    - Q: 如何确认所选型号是否适合我的应用?
    - A: 参考技术手册中的电气特性表,根据具体需求选择合适的型号。
    - Q: 在极端温度下使用是否会降低性能?
    - A: 在温度范围内正常工作不会影响性能,但在超出范围时应注意降额使用。
    - Q: 如何判断器件是否已经损坏?
    - A: 使用万用表测试其稳态电压和钳位电压,如果与手册中的标准不符,则可能已损坏。

    7. 总结和推荐


    综上所述,1N6036(A) 至 1N6072(A) 是一款高性能、高可靠性的双向瞬态电压抑制器。其广泛的应用范围和优异的性能使其成为众多应用领域的理想选择。如果你正在寻找一种能够在严苛环境下提供有效瞬态保护的解决方案,强烈推荐使用这些器件。
    请访问 Microsemi 官方网站获取更多最新信息和支持。

JANTX1N6060A参数

参数
箝位电压 103V
击穿电压 71.3V
峰值脉冲电流 14.6A
峰值脉冲功率 1.5KW
极性 -
工作电压 -
DO-202AA,DO-13,Axial
通用封装 DO-13
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

JANTX1N6060A厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N6060A数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY TVS二极管/ESD抑制器 MICROCHIP TECHNOLOGY JANTX1N6060A JANTX1N6060A数据手册

JANTX1N6060A封装设计

查看详情并下载
Symbol
Footprint
3D Model
