首页  >  产品百科  >  EMC2303-1-KP-TR

EMC2303-1-KP-TR

产品分类: 电机驱动器
产品描述: Microchip 直流电机驱动芯片, PWM输出
供应商型号: EMC2303-1-KP-TR
供应商: 国内现货
标准整包数: 500
MICROCHIP TECHNOLOGY 电机驱动器 EMC2303-1-KP-TR

EMC2303-1-KP-TR概述


    产品简介


    产品名称:EMC2301/2/3/5系列风扇控制器
    产品类型:本产品是符合SMBus 2.0标准的风扇控制器,具有最多五个可编程频率的PWM风扇驱动电路。
    主要功能:
    - 可配置高达五路独立控制的PWM风扇驱动电路。
    - 支持高/低速PWM信号,最高频率可达26kHz。
    - 具备检测老化风扇和防停转报警功能。
    - 内置看门狗定时器。
    - 基于RPM的风扇速度控制算法,精度可达0.5%(外接晶振)或1%(内部时钟)。
    应用领域:
    适用于服务器、投影仪、工业设备、网络设备及笔记本电脑等领域。

    技术参数


    电气特性:
    - 工作温度范围:-40°C到+125°C
    - VDD电压范围:3V至3.6V
    - 供电电流:
    - EMC2301:350µA~475µA(单通道)
    - EMC2302:400µA~550µA(双通道)
    - EMC2303:475µA~600µA(三通道)
    - EMC2305:625µA~800µA(五通道)
    其他参数:
    - PWM分辨率:256步
    - PWM占空比范围:0%~100%
    - 风扇转速测量范围:480~16000 RPM
    - 输入高电平VIH:2.0V
    - 输入低电平VIL:0.8V
    - 输出高电平VOH:VDD-0.4V
    - 输出低电平VOL:0.4V
    - SMBus时钟频率:10kHz~400kHz

    产品特点和优势


    特点:
    - 支持多达五路独立控制的风扇驱动电路,便于多风扇系统设计。
    - 精确的RPM测量能力和自动故障检测机制确保系统的稳定运行。
    - 可编程的PWM输出频率范围宽,满足不同应用需求。
    - 内置看门狗定时器增加系统稳定性。
    优势:
    - 多样化的通道选择和灵活的设置选项使得EMC2301/2/3/5在多种应用场合中表现出色。
    - 高精度的风扇速度控制算法和智能错误处理能力显著提高了系统的可靠性。
    - 采用RoHS标准的封装材料,符合环保要求,适合现代化电子产品设计。

    应用案例和使用建议


    应用场景:
    - 在服务器中,EMC2301/2/3/5用于控制多个风扇以维持设备正常散热。
    - 用于笔记本电脑中,动态调整风扇转速以延长电池寿命并减少噪音。
    使用建议:
    - 在安装时应注意各通道之间是否有干扰,特别是在高密度布线环境中。
    - 对于多风扇系统,可以考虑通过调整PWM频率和占空比来实现风扇间的负载均衡。
    - 定期检查风扇状态,及时替换老化或损坏的风扇,避免因风扇失效引发系统过热。

    兼容性和支持


    兼容性:
    - EMC2301/2/3/5系列产品兼容SMBus 2.0标准,可与各种符合此标准的主机系统无缝对接。
    - 可通过ADDRSEL引脚选择SMBus地址,最多可提供6个不同的地址选项,方便多设备联网操作。
    支持:
    - 微芯片科技有限公司为用户提供详尽的技术文档和支持服务,确保客户能够快速有效地解决问题。

    常见问题与解决方案


    常见问题:
    - 问题一:设备启动后风扇无法运转。
    - 解决方案:检查PWM输出信号是否正确设置;确认风扇连接无误;检查引脚ADDRSEL是否配置恰当。

    - 问题二:系统温度异常升高。
    - 解决方案:检查风扇是否正常工作,风扇转速设置是否合理;查看是否存在散热不良的情况。

    总结和推荐


    综合评估:
    - EMC2301/2/3/5系列风扇控制器凭借其高精度、多通道及智能控制功能,在服务器、工业设备等多个领域展现出色的应用表现。
    - 具有良好的兼容性和完善的用户支持体系,使其成为当前市场上极具竞争力的产品之一。
    推荐:
    - 对于需要精确风扇控制且环境复杂度较高的应用场合,强烈推荐使用EMC2301/2/3/5系列风扇控制器。

EMC2303-1-KP-TR参数

参数
最小工作供电电压 3V
最大工作供电电压 3.6V
电机类型 直流电机
电机类型 - AC,DC -
拓扑 PWM
功能 Fan Control
额定电流 -
工艺 -
电压 - 负载 -
功率 -
接口类型 PWM

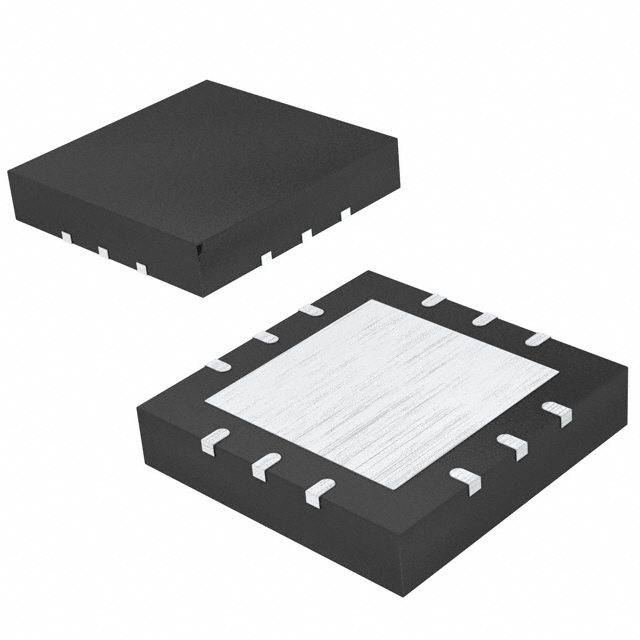

长*宽*高 4mm*4mm*850μm
通用封装 QFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EMC2303-1-KP-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EMC2303-1-KP-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电机驱动器 MICROCHIP TECHNOLOGY EMC2303-1-KP-TR EMC2303-1-KP-TR数据手册

EMC2303-1-KP-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 12.769
1000+ ¥ 12.543
1500+ ¥ 12.43
库存: 18000
起订量: 500 增量: 5000
交货地:
最小起订量为:500
合计: ¥ 6384.5
