RN4870U-V/RM118

产品分类: 蓝牙芯片
产品描述: 90dBm 2.402GHz 3.6V 2.48GHz 10Kbps 2.4GHz UART 1.9V SMD-30P 贴片安装 15mm*12mm*1.6mm
供应商型号: AV-S-MCCRN4870UVRM118
供应商: Avnet
标准整包数: 136

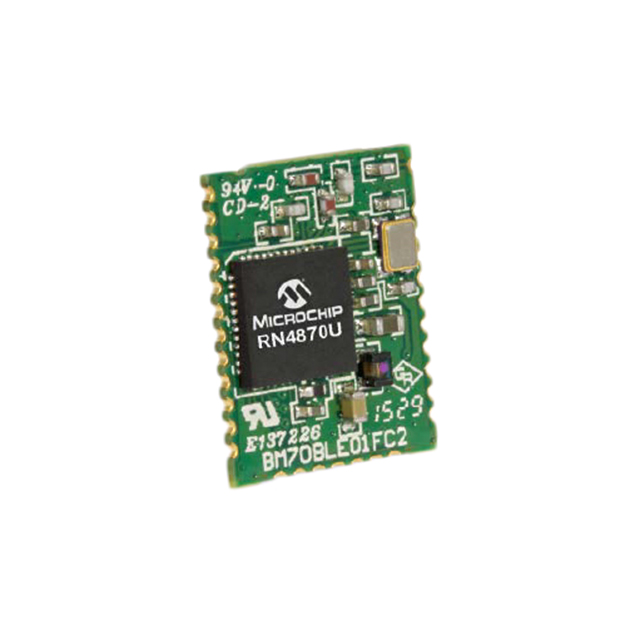

MICROCHIP TECHNOLOGY 蓝牙芯片 RN4870U-V/RM118

RN4870U-V/RM118概述

    RN4870/71 Bluetooth Low Energy Module

    1. 产品简介


    RN4870/71是Microchip Technology Inc.开发的蓝牙低能耗(BLE)模块,符合蓝牙SIG v5.0核心规范。这些模块集成了基带控制器、内置蓝牙堆栈、数字和模拟输入输出端口以及射频功率放大器,适用于多种应用,包括远程配置、健康/医疗设备、运动健身监测、信标应用、物联网传感器标签、遥控设备及智能穿戴设备等。

    2. 技术参数


    操作参数
    - 工作电压: 1.9V至3.6V(典型值为3.3V)
    - 温度范围:
    - 正常模式:-20°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 支持接口: UART
    - 输出信号: 最多三个脉宽调制(PWM)输出(仅限RN4870)
    射频/模拟特性
    - 操作频率: ISM频段 2.402GHz 至 2.480GHz
    - 频道数: 0-39
    - 接收灵敏度: -90 dBm
    - 传输功率: 0 dBm
    - RSSI监控
    MAC/基带/高层特性
    - 安全特性: AES128加密
    - 支持的服务: GAP, GATT, SM, L2CAP和集成公共配置文件
    - 服务创建: 客户可以创建多达五个公共和四个私人服务
    - 角色配置: 可软件配置为外围设备或中心设备,以及客户端或服务器
    天线选项
    - 芯片天线: 基于开放空气测量,RN4870可达50米,RN4871可达10米
    - 外部天线连接: 通过RF插槽(仅限RN4870U/RN4871U)

    3. 产品特点和优势


    RN4870/71模块具备多项独特功能,如蓝牙低功耗堆栈、命令行界面API支持UART接口、脚本引擎支持主机操作、紧凑的外形设计(四种不同尺寸),以及安全的AES128加密等功能。这些特点使其成为远程配置、健康监测和体育健身监测等多种应用的理想选择,展现出其卓越的市场竞争力。

    4. 应用案例和使用建议


    应用案例
    - 健康/医疗设备: 使用RN4870/71模块可实现远程健康监测和数据收集。
    - 物联网传感器标签: 模块可支持低功耗模式,延长设备电池寿命,适合远程数据采集。
    - 智能穿戴设备: 其紧凑的外形设计适合穿戴设备的小型化需求。
    使用建议
    - 在启用低功耗模式时,确保UART RX指示针拉低,以便允许模块进入16 MHz时钟模式并激活UART通信。
    - 在进行长时间数据采集时,建议利用脚本引擎进行无主机操作,以提高系统效率。

    5. 兼容性和支持


    - 兼容性: RN4870/71模块支持标准UART接口,可轻松集成到现有系统中。
    - 支持: Microchip提供全面的技术文档和支持服务,包括最新的数据手册、技术论坛和客户服务团队。

    6. 常见问题与解决方案


    - 问题1: 在低功耗模式下,无法通过UART与模块通信。
    - 解决办法: 确保UART RX指示针被拉低,然后等待至少5毫秒,以便模块进入正常运行模式。

    - 问题2: 设备间断开连接。
    - 解决办法: 使用链接掉线引脚(Link Drop)强制模块进入休眠状态。

    7. 总结和推荐


    RN4870/71模块具备出色的蓝牙低功耗特性和广泛的适用性,是健康/医疗设备、物联网传感器标签和智能穿戴设备等应用的理想选择。凭借其紧凑的设计、强大的安全性及全面的兼容性,我们强烈推荐使用这款模块。无论是初次设计还是产品升级,RN4870/71都能满足您的需求。建议用户访问Microchip官网获取最新版本的数据手册和技术支持文档。

RN4870U-V/RM118参数

参数
范围 -
ISM带宽 2.4GHz
最小工作频率 2.402GHz
接口类型 UART
最大工作供电电压 3.6V
支持协议 -
典型灵敏度 90dBm
最小工作供电电压 1.9V
最大工作频率 2.48GHz
最大数据速率 10Kbps
长*宽*高 15mm*12mm*1.6mm
通用封装 SMD-30P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

RN4870U-V/RM118厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

RN4870U-V/RM118数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 蓝牙芯片 MICROCHIP TECHNOLOGY RN4870U-V/RM118 RN4870U-V/RM118数据手册

RN4870U-V/RM118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
136+ $ 7.4949 ¥ 66.3295
408+ $ 7.4279 ¥ 65.7373
库存: 1668
起订量: 136 增量: 136
交货地:
最小起订量为:136
合计: ¥ 9020.81
