1356.17.0076

产品分类: 蓝牙芯片
厂牌: HUBER+SUHNER
产品描述: WiFi天线WiFi, 方形, 墙壁/极安装
供应商型号: 3819213
供应商: element14
标准整包数: 1
HUBER+SUHNER 蓝牙芯片 1356.17.0076

1356.17.0076概述

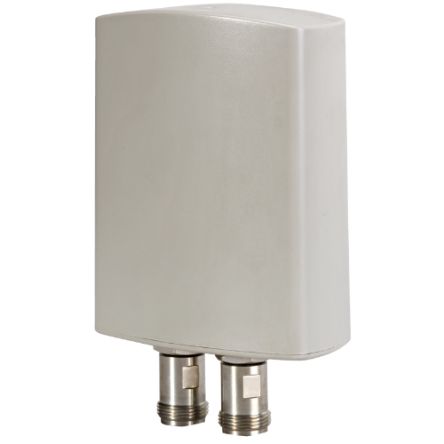

    # SENCITY® Spot-S 2x2 Wi-Fi MIMO Antenna 技术手册

    产品简介


    SENCITY® Spot-S 2x2 Wi-Fi MIMO 天线是一种专门为Wi-Fi频率范围设计的紧凑型工业级天线,适用于频段5150 MHz至5935 MHz。该天线具有双斜极化特性(±45°),可确保在不同应用场景下获得最佳的信号覆盖和质量。该产品不仅适用于室内环境,还可广泛应用于铁路、船舶及户外设施等严苛环境中。

    技术参数


    电气参数
    - 频率范围:5150 MHz 至 5935 MHz
    - VSWR(电压驻波比):2
    - 输入阻抗:50 Ω
    - 增益:9 dBi
    - 水平半功率波束宽度:70°
    - 垂直半功率波束宽度:60°
    - 端口隔离度:20 dB
    - 后向比:20 dB
    - 最大复合功率:30 W
    - 极化方式:端口1:-45°,端口2:+45°
    - DC接地:是(Yes)
    物理参数
    - 重量:0.11 kg
    - 尺寸:高度101 mm,宽度81 mm,深度36 mm
    - 工作温度:-40 °C 至 85 °C
    - 存储温度:-40 °C 至 85 °C
    - 运输温度:-40 °C 至 85 °C
    - IP防护等级:IP66/IP67
    - 风载能力:15 N (风速160 km/h),耐受风速:220 km/h
    - 雷击冲击测试标准:EN 60068-2-75 (IK06)
    材料和环境数据
    - 防火材料符合:EN 45545-2 和 NFPA130
    - 设计符合:EN 50155 和 EN 50125-3
    - 防尘防水等级:IP66/IP67
    - 环境压力:1 kPa/s,最高海拔:1400 m
    - 抗振动/冲击:EN 50125-3
    - 腐蚀性:符合MIL-F-14072 E Type 1 “暴露”

    产品特点和优势


    1. 紧凑设计:该天线设计紧凑,尺寸仅为101 mm x 81 mm x 36 mm,适用于狭小空间。
    2. 高增益和高隔离度:9 dBi的高增益和20 dB的端口隔离度保证了优异的信号质量和稳定性。
    3. 坚固耐用:符合EN 50155和EN 50125-3标准,能够在极端环境下正常工作。
    4. 广泛的应用环境:支持IP66/IP67防护等级,适用于室内外安装。
    5. 多极化选择:±45°双斜极化设计提供更全面的信号覆盖。

    应用案例和使用建议


    应用场景
    - 铁路系统:用于轨道沿线的信号传输。
    - 海上平台:适用于海洋环境中无线通信的稳定连接。
    - 工厂和仓库:为工业物联网提供可靠的数据传输。
    使用建议
    - 安装环境:在选择安装位置时,要确保天线周围没有大型金属物体遮挡,以避免信号衰减。
    - 防护措施:对于室外安装,确保所有接头处密封良好,防止水分进入导致短路。
    - 定期检查:由于安装环境恶劣,建议定期检查天线的固定情况,防止因震动或腐蚀而损坏。

    兼容性和支持


    - 兼容性:该天线可以与多种Wi-Fi设备配合使用,但建议与同品牌和型号的其他设备一起使用以确保最佳效果。
    - 厂商支持:Huber+Suhner提供全方位的技术支持和维护服务,包括产品文档、安装指南和故障排除建议。

    常见问题与解决方案


    问题一:信号强度不稳定
    解决方案:检查安装位置是否受到金属物体或其他干扰源的影响;确保天线连接紧固且防水处理得当。
    问题二:设备无法正常连接
    解决方案:确认天线连接正确,检查天线与设备之间的VSWR是否在正常范围内(不超过2);重新校准天线的方向。
    问题三:天线损坏
    解决方案:检查天线是否有明显的物理损伤;更换天线前,咨询厂商技术支持获取专业建议。

    总结和推荐


    SENCITY® Spot-S 2x2 Wi-Fi MIMO 天线是一款非常优秀的高性能天线,适合在各种复杂环境中使用。它不仅具有出色的电气性能和坚固的机械结构,还提供了全面的环境保护和电磁兼容性。考虑到其广泛的适用性和卓越的可靠性,强烈推荐在各种工业应用中采用这款产品。

1356.17.0076参数

参数
最大数据速率 -
范围 -
支持协议 -
ISM带宽 -
最小工作频率 5.15GHz,5.935GHz
典型灵敏度 -
最小工作供电电压 -
接口类型 -
最大工作频率 5.935GHz
最大工作供电电压 -
长*宽*高 101mm*81mm*101mm
安装方式 底座安装
包装方式 散装

1356.17.0076厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

1356.17.0076数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 蓝牙芯片 HUBER+SUHNER 1356.17.0076 1356.17.0076数据手册

1356.17.0076封装设计

查看详情并下载
Symbol
Footprint
3D Model
