450-0169R

产品分类: 蓝牙芯片
厂牌: LAIRD
产品描述: BLE/WiFi 模块, 3.2 - 3.6V
供应商型号:
供应商:
标准整包数: 0

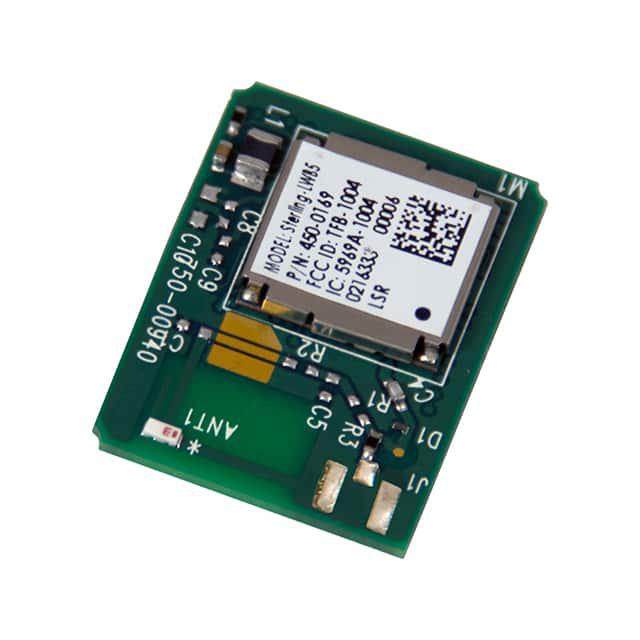

LAIRD 蓝牙芯片 450-0169R

450-0169R概述

    文章:Sterling-LWB5 模块技术手册

    产品简介


    Sterling-LWB5 是一款集成度高、适用于2.4 GHz 和5 GHz 频段的无线局域网(WLAN)及蓝牙(Bluetooth)的组合模块。它采用最新的硅芯片技术(Cypress 的 BCM43353),支持IEEE 802.11 a/b/g/n/ac标准以及Bluetooth 2.1+EDR、Bluetooth 3.0和Bluetooth 4.2(包括Bluetooth低功耗)。这款模块广泛应用于安全系统和楼宇自动化、物联网/机器对机器连接以及智能网关等领域。

    技术参数


    - 主要频段:2.4 GHz 和 5 GHz
    - WLAN 功率:
    - 传输功率(典型值):+16 dBm(11 Mbps, CCK)
    - 接收灵敏度(典型值):-87 dBm(11 Mbps, CCK)
    - 蓝牙功率:
    - 传输功率(典型值):-6 dBm
    - 接收灵敏度(典型值):-92 dBm
    - 电源电压范围:
    - WLAN 电源:3.20V 至 3.60V
    - I/O 电源:1.71V 至 1.89V
    - 工作温度范围:-40°C 至 +85°C
    - 尺寸:
    - 易于集成版:15.5 mm x 21 mm
    - 超紧凑版:10 mm x 10 mm

    产品特点和优势


    - 高度集成:集成了WLAN和蓝牙的射频、基带处理器及控制器,简化设计复杂性。
    - 多种选择:提供两种封装样式及多种天线选项,可根据具体需求灵活选择。
    - 高可靠性:符合多个国家和地区认证标准,确保在各种环境下的稳定运行。
    - 便捷开发:配套提供了开发板及相关驱动程序,方便用户快速上手。

    应用案例和使用建议


    Sterling-LWB5 广泛应用于安全监控、楼宇自动化、物联网设备等场景。例如,在智能家居安防系统中,该模块可以用于实时监控和控制。使用时建议:
    - 确保良好的散热环境,避免高温影响性能。
    - 选择合适的天线类型,以达到最佳通信效果。
    - 定期进行固件升级,保持最佳工作状态。

    兼容性和支持


    - 兼容性:支持标准的SDIO接口和UART接口,可轻松与现有设备集成。
    - 厂商支持:Laird Technologies 提供详尽的技术文档和支持服务,包括软件开发包和用户指南,便于开发者进行二次开发。

    常见问题与解决方案


    - 问:模块无法正常启动?
    - 答:请检查电源供应和天线连接是否正确,必要时更新固件。
    - 问:模块信号强度不足?
    - 答:考虑更换更高增益的天线或改善天线位置。
    - 问:WLAN和蓝牙同时开启时出现干扰?
    - 答:适当调整WLAN和蓝牙的功率设置,以实现更好的共存。

    总结和推荐


    Sterling-LWB5是一款高性能、功能全面的WLAN和蓝牙组合模块,适用于各种物联网和工业应用场合。其丰富的功能和强大的兼容性使其在市场上具有很强的竞争优势。对于需要快速开发并集成无线通信功能的项目,推荐使用Sterling-LWB5模块。

450-0169R参数

参数
范围 -
ISM带宽 -
最小工作供电电压 -
接口类型 PCM,SDIO,UART
最大工作频率 2.48GHz
典型灵敏度 93dBm
最大工作供电电压 -
最大数据速率 433.3Mbps
最小工作频率 2.402GHz
支持协议 802.11a/b/g/c,蓝牙
长*宽*高 15.6mm*21mm*2.32mm
通用封装 SMD-47P
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

450-0169R厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

450-0169R数据手册

厂牌 PDF简要描述 下载
LAIRD 蓝牙芯片 LAIRD 450-0169R 450-0169R数据手册

450-0169R封装设计

查看详情并下载
Symbol
Footprint
3D Model
