EFR32BG22C222F352GM32-C

产品分类: 蓝牙芯片
产品描述: 106.7dBm 2.4GHz,2.4835GHz 3.8V 2.4GHz(Typ) 2Mbps ADC,IrDA,I²C,I²S,PWM,SPI,UART,USART 1.71V QFN-32 贴片安装 4mm*4mm*850μm
供应商型号: 634-ER32BG22352GM32C
供应商: Mouser
标准整包数: 1

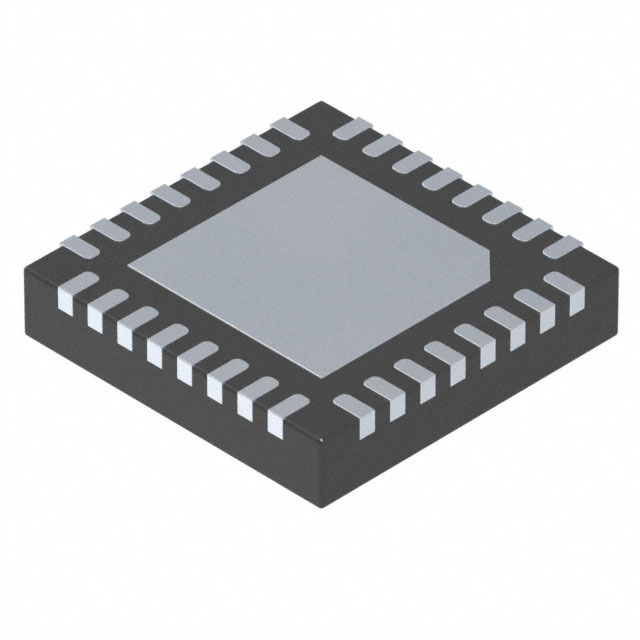

SILICON LABORATORIES 蓝牙芯片 EFR32BG22C222F352GM32-C

EFR32BG22C222F352GM32-C概述

    EFR32BG22 Wireless Gecko SoC Family 数据手册综述

    1. 产品简介


    EFR32BG22 Wireless Gecko SoC(片上系统)系列是Silicon Labs推出的无线解决方案之一,特别适用于物联网(IoT)设备的蓝牙5.2联网需求。这些SoC结合了一个高性能的32位ARM Cortex-M33内核和一个高效率的2.4 GHz射频收发器,提供了业界领先的低功耗无线连接能力,非常适合需要高效能和低能耗的连接设备。

    2. 技术参数


    - 内核与内存:32位ARM Cortex-M33处理器,最高频率可达76.8 MHz;闪存容量最高为512 KB,RAM容量为32 KB。
    - 无线性能:最大发射功率为6 dBm,接收灵敏度在不同速率下分别为-106.7 dBm、-98.9 dBm和-96.2 dBm。
    - 低功耗模式:在EM2深睡眠模式下电流消耗为1.40 μA(32 KB RAM保留且RTC由低频晶体振荡器供电),EM4模式下电流消耗仅为0.17 μA。
    - 协议支持:支持蓝牙低能耗(BLE)5.2标准,具备方向查找功能(AoA和AoD)。
    - 外围接口:集成12位ADC、两个通用串行同步/异步收发器(USART)、增强型通用异步收发器(EUART)、两个I2C接口等。
    - 安全特性:具备安全引导、根信任和安全加载器(RTSL)、硬件加密加速器等功能。
    - 工作温度范围:-40°C至125°C。

    3. 产品特点和优势


    - 低功耗设计:得益于ARM Cortex-M33核心与DSP扩展、FPU及TrustZone,EFR32BG22在多种操作模式下的电流消耗非常低,从而延长了电池寿命。
    - 强大的安全性:集成的安全引导和加载机制确保设备不易受恶意攻击,而硬件加密加速器则进一步增强了通信的安全性。
    - 广泛的外围接口:丰富的外设使EFR32BG22能够灵活应用于各种物联网设备,如资产标签、远程控制、健身设备等。
    - 优良的射频性能:通过高精度分数-N频率合成器和先进的接收机架构实现了卓越的信号质量和低功耗。

    4. 应用案例和使用建议


    - 消费电子产品:适用于智能手表、遥控器等小型便携式设备,利用其低功耗和小巧体积。
    - 医疗设备:用于可穿戴健康监测设备,支持低功耗和长时间运行。
    - 智能家居:可用于家庭自动化设备,如智能灯泡、温控器等,提供可靠的无线连接。
    - 工业应用:适用于楼宇自动化和安全系统,提供高度可靠的数据传输。

    使用建议:
    - 在选择具体型号时,考虑所需的最大发射功率及操作温度范围,以确保满足特定应用的需求。
    - 利用低功耗模式来最大限度地延长电池寿命,特别是在低频操作时。
    - 结合应用的具体需求合理配置I/O端口,以实现最佳性能。

    5. 兼容性和支持


    EFR32BG22系列的芯片有QFN40、QFN32和TQFN32三种封装形式,兼容多种不同的电路板布局。Silicon Labs为该系列提供全面的技术支持和维护服务,包括文档、开发工具和软件更新等。

    6. 常见问题与解决方案


    - 问题1:如何减少功耗?
    - 解决办法:选择合适的低功耗模式,关闭不必要的外设,并合理设置电压和时钟频率。
    - 问题2:遇到安全问题怎么办?
    - 解决办法:确保固件及时更新,启用所有安全功能,并定期检查系统日志。
    - 问题3:如何提高通信质量?
    - 解决办法:调整天线匹配网络,优化发送功率和接收灵敏度设置。

    7. 总结和推荐


    EFR32BG22是一款功能强大、设计精良的无线SoC,特别适合需要低功耗、高安全性以及丰富外围接口的物联网设备。其优越的射频性能和广泛的适用性使其成为众多应用的理想选择。强烈推荐使用EFR32BG22来构建高效、可靠的物联网系统。

EFR32BG22C222F352GM32-C参数

参数
最小工作频率 2.4GHz,2.4835GHz
最大数据速率 2Mbps
接口类型 ADC,IrDA,I²C,I²S,PWM,SPI,UART,USART
最大工作频率 2.4GHz(Typ)
ISM带宽 -
最小工作供电电压 1.71V
支持协议 -
范围 -
最大工作供电电压 3.8V
典型灵敏度 106.7dBm
长*宽*高 4mm*4mm*850μm
通用封装 QFN-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

EFR32BG22C222F352GM32-C厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFR32BG22C222F352GM32-C数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 蓝牙芯片 SILICON LABORATORIES EFR32BG22C222F352GM32-C EFR32BG22C222F352GM32-C数据手册

EFR32BG22C222F352GM32-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5535 ¥ 30.0271
10+ $ 2.7255 ¥ 22.0292
25+ $ 2.101 ¥ 17.7535
100+ $ 1.8684 ¥ 15.788
250+ $ 1.7496 ¥ 14.7841
500+ $ 1.6524 ¥ 13.9628
1000+ $ 1.533 ¥ 12.9539
2450+ $ 1.386 ¥ 11.7117
4900+ $ 1.365 ¥ 11.5343
库存: 3583
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.02
