BM78SPP05MC2-0004AA

产品分类: 蓝牙芯片
产品描述: 92dBm 2.402GHz 4.2V 2.48GHz 1Mbps I²C,UART 3.3V 贴片安装 22mm*11.2mm*2.4mm
供应商型号: BM78SPP05MC2-0004AA-ND
供应商: Digi-Key
标准整包数: 1

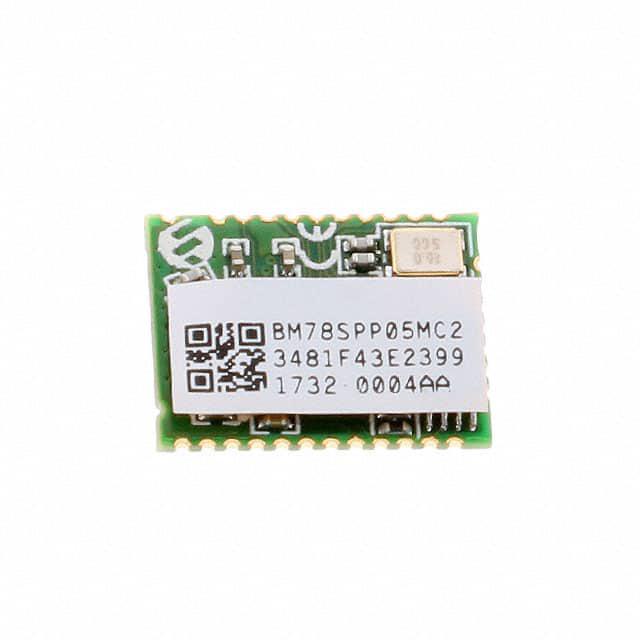

MICROCHIP TECHNOLOGY 蓝牙芯片 BM78SPP05MC2-0004AA

BM78SPP05MC2-0004AA概述


    产品简介


    BM78模块是一款由Microchip开发的完全认证的蓝牙模块,支持蓝牙经典(BR/EDR)和低功耗(LE)模式。该模块专为易于将双模蓝牙无线功能集成到各种产品中而设计。它具备简单集成、快速产品开发的特点,并支持广泛的工业应用。

    技术参数


    电气特性
    - 操作电压范围:3.3V 至 4.2V
    - 存储温度范围:-40°C 至 +125°C
    - 绝对最大额定值:
    - 环境温度下偏置:-20°C 至 +70°C
    - 存储温度:-40°C 至 +125°C
    - VDD 电压相对于 VSS:-0.3V 至 +3.6V
    - 每个 I/O 引脚的最大输出电流:12mA
    射频性能
    - 频率范围:2.402 GHz 至 2.480 GHz
    - 接收灵敏度:-90 dBm(BR/EDR),-92 dBm(LE)
    - 发射功率:+1.5 dBm(典型)
    数据吞吐量
    - 在 1 Mbps 的 UART 波特率下:
    - BR/EDR:最高可达 32 Kbytes/s
    - LE:最高可达 7 Kbytes/s
    - 在 115200 bps 的 UART 波特率下:
    - BR/EDR:最高可达 10 Kbytes/s
    - LE:最高可达 6 Kbytes/s

    产品特点和优势


    BM78模块的主要特点和优势包括:
    - 双模支持:同时支持蓝牙经典和低功耗模式,覆盖广泛的应用场景。
    - 易于配置:提供图形用户界面(UI工具)和Windows基础的实用程序,便于配置。
    - 安全加密:内置AES128加密,确保数据传输的安全性。
    - 多功能指示:支持多种状态指示功能,如低电量指示、链路断开控制等。
    - 电池寿命长:通过低功耗模式和灵活的电源管理,延长电池使用寿命。
    - 小型封装:采用表面贴装模块,便于在主机板上安装。

    应用案例和使用建议


    BM78模块适用于多种应用场景,例如物联网(IoT)、安全支付、智能家居、健康和健身、工业数据记录和LED照明。以下是使用建议:
    - 在使用时应注意模块的电源管理设置,以充分利用低功耗模式。
    - 在设计PCB布局时,避免在天线下方放置铜层,以保持最佳的无线性能。
    - 使用正确的连接方式来保持最佳的天线性能,如短微带线和阻抗匹配。

    兼容性和支持


    BM78模块与标准的表面贴装设备兼容,适合自动化生产线。Microchip提供了全面的支持文档和软件工具,帮助用户进行配置和故障排除。此外,可以通过Microchip的销售办事处获取更多技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查电源电压是否在3.3V到4.2V之间。 |
    | 接收信号强度不足 | 调整天线位置或更换外部天线。 |
    | 模块无法连接到手机 | 检查手机的蓝牙设置,确保处于配对模式。 |

    总结和推荐


    综上所述,BM78模块是一款高性能、多用途的蓝牙双模模块,具有卓越的数据传输能力和丰富的功能。它的设计简单易用,且能够满足多种应用需求。因此,我们强烈推荐此模块用于需要蓝牙无线功能的各种项目。如果您正在寻找一个可靠的蓝牙模块,BM78是一个值得考虑的选择。

BM78SPP05MC2-0004AA参数

参数
ISM带宽 -
最小工作频率 2.402GHz
典型灵敏度 92dBm
最大工作供电电压 4.2V
支持协议 -
接口类型 I²C,UART
范围 -
最小工作供电电压 3.3V
最大数据速率 1Mbps
最大工作频率 2.48GHz
长*宽*高 22mm*11.2mm*2.4mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

BM78SPP05MC2-0004AA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

BM78SPP05MC2-0004AA数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 蓝牙芯片 MICROCHIP TECHNOLOGY BM78SPP05MC2-0004AA BM78SPP05MC2-0004AA数据手册

BM78SPP05MC2-0004AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
