RN4678-V/RM100

产品分类: 蓝牙芯片
产品描述: 92dBm 2.402GHz 4.2V 2.48GHz 1Mbps UART 3.3V 贴片安装 22mm*12mm*2.4mm
供应商型号: RN4678-V/RM100
供应商: 国内现货
标准整包数: 1

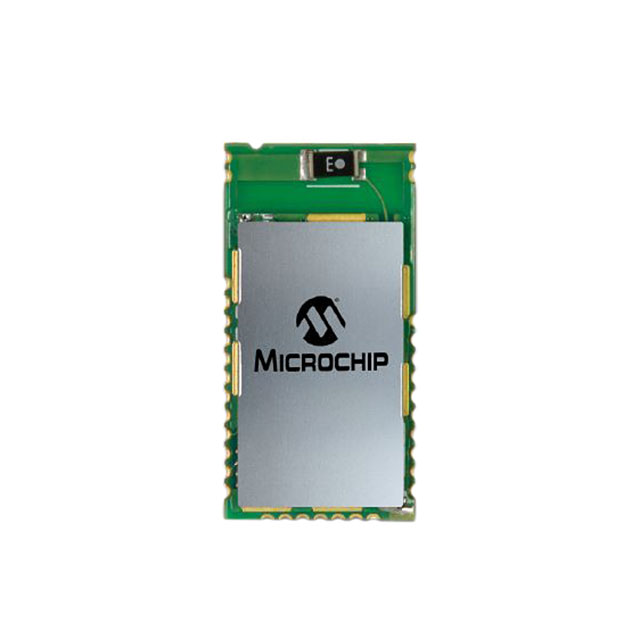

MICROCHIP TECHNOLOGY 蓝牙芯片 RN4678-V/RM100

RN4678-V/RM100概述

    RN4678 Bluetooth® Dual Mode Module

    1. 产品简介


    产品类型:RN4678是一款完全认证的蓝牙双模模块,符合Bluetooth v5.0规范(BR/EDR/LE),适用于轻松添加蓝牙无线通信功能到各种设备。
    主要功能:RN4678模块集成了蓝牙堆栈、电源管理子系统、2.4GHz收发器和射频功率放大器,为开发者提供了一种简便的方式来集成蓝牙功能。
    应用领域:广泛应用于物联网(IoT)、安全支付、家庭与安防、健康与健身、工业应用和数据记录等领域。特别适合便携式电池供电设备。

    2. 技术参数


    频率范围:2.402 GHz至2.480 GHz
    接收灵敏度:BR/EDR模式下为-90 dBm,LE模式下为-92 dBm
    输出功率:+1.5 dBm(典型值)
    数据吞吐量:
    - BR/EDR模式下,以1 Mbps UART波特率可达32 Kbytes/s
    - LE模式下,以1 Mbps UART波特率可达7 Kbytes/s
    - BR/EDR模式下,以115200 bps UART波特率可达10 Kbytes/s
    - LE模式下,以115200 bps UART波特率可达6 Kbytes/s
    工作电压范围:3.3V至4.2V
    工作温度范围:-20°C至+70°C

    3. 产品特点和优势


    透明UART模式:允许通过Serial Port Profile (SPP) 和Bluetooth Low Energy (BLE) 的Generic Attribute (GATT) Profile实现无缝串行数据传输。
    可编程性:可以通过ASCII命令和PIC® MCU驱动库轻松配置。
    安全特性:支持Secure AES128加密,符合Bluetooth SIG v5.0核心规范。
    低功耗:集成内部电压调节器和匹配电路,优化电池使用寿命。
    小尺寸设计:采用小型表面贴装模块,带有铸型焊盘,便于可靠的PCB安装。

    4. 应用案例和使用建议


    应用场景:
    - IoT应用中的传感器数据收集和远程控制。
    - 家庭自动化系统中的安全摄像头和报警系统。
    - 健康监测设备如心率计和血压计的数据传输。
    使用建议:
    - 在使用过程中应注意配置流控(RTS/CTS)确保数据稳定传输。
    - 可以通过配置GPIO引脚来实现更多的控制和指示功能。

    5. 兼容性和支持


    兼容性:RN4678模块与标准的PIC® MCU以及其他支持UART接口的微控制器兼容。
    支持和服务:Microchip提供详尽的技术文档、命令参考指南和在线技术支持服务。

    6. 常见问题与解决方案


    - 问题:设备无法连接。
    - 解决方案:检查设备的电源电压是否在规定范围内,确认所有必要的配置步骤已完成。
    - 问题:数据传输速度慢。
    - 解决方案:检查当前使用的波特率设置,适当调整以提高传输效率。
    - 问题:设备无法进入低功耗模式。
    - 解决方案:检查相关配置引脚是否正确配置并验证命令执行情况。

    7. 总结和推荐


    总体评价:RN4678是一款高性能、易集成的蓝牙双模模块,适用于多种物联网和便携设备。其出色的兼容性、灵活的功能配置以及Microchip公司提供的全面技术支持使得它成为市场的理想选择。
    推荐使用:强烈推荐开发人员在涉及蓝牙通信的项目中考虑使用RN4678,尤其适合需要便携和低功耗解决方案的应用场景。

RN4678-V/RM100参数

参数
最小工作供电电压 3.3V
最大工作供电电压 4.2V
最大工作频率 2.48GHz
ISM带宽 -
范围 -
最大数据速率 1Mbps
最小工作频率 2.402GHz
支持协议 -
接口类型 UART
典型灵敏度 92dBm
长*宽*高 22mm*12mm*2.4mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

RN4678-V/RM100厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

RN4678-V/RM100数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 蓝牙芯片 MICROCHIP TECHNOLOGY RN4678-V/RM100 RN4678-V/RM100数据手册

RN4678-V/RM100封装设计

查看详情并下载
Symbol
Footprint
3D Model
