CC2564BRVMR

产品分类: 蓝牙芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 95dBm 2.402GHz 4.8V 2.48GHz 4Mbps I²S,UART 2.2V QFN 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: CC2564BRVMR
供应商: 云汉优选
标准整包数: 1

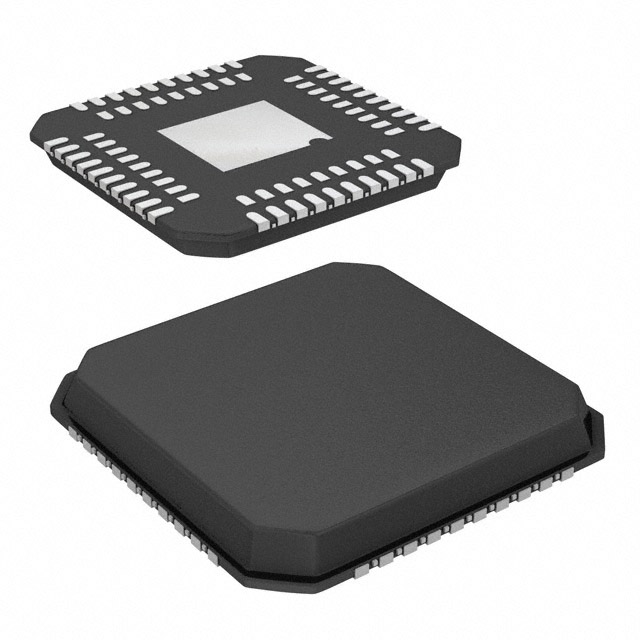

TEXAS INSTRUMENTS 蓝牙芯片 CC2564BRVMR

CC2564BRVMR概述

    CC256x Dual-Mode Bluetooth® Controller 技术手册

    1. 产品简介


    CC256x系列是德州仪器(TI)推出的单芯片蓝牙BR/EDR/LE HCI解决方案。此系列产品提供最佳的RF性能和灵活的电源管理,适用于低功耗设计。CC256x系列产品主要包括CC2560A/B和CC2564/B两种型号,支持多种通信模式和功能,广泛应用于移动配件、运动健身、无线音频解决方案、遥控设备等多个领域。

    2. 技术参数


    CC256x系列技术参数如下:
    - 功能特性:
    - 支持蓝牙基本速率(BR)、增强数据速率(EDR)和低功耗(LE)
    - 双模式蓝牙控制器:CC2564 Controller 和蓝牙 CC2560 Controller
    - 符合蓝牙4.1规范,通过QDID认证
    - 高度优化的低成本设计:单端50-Ω射频接口;封装尺寸为8x8 mm,76引脚间距为0.6mm
    - 最多支持7个活动设备,可同时支持3个皮克诺网,实现最多2个SCO链路
    - 支持多种蓝牙协议,如SPP、A2DP、AVRCP、HFP、HID等
    - BR/EDR功能:
    - 上行7个活动设备
    - 多达3个同时进行的皮克诺网
    - 最多2个SCO链路在同一皮克诺网上
    - 支持所有语音空气编码
    - LE功能:
    - 最多支持10个连接(CC2564B型号)
    - 多个Sniff实例紧密耦合,实现最低功耗
    - BR/EDR和LE内置共存和优先级处理
    - RF性能:
    - TX功率高达+10dBm
    - 典型RX灵敏度为-95 dBm
    - 内部温度检测和补偿,确保RF性能随温度变化最小化
    - 电源管理:
    - 集成电源管理,直接连接电池
    - 支持主动、待机和扫描蓝牙模式下的低功耗消耗
    - 支持关机和睡眠模式以减少功耗
    - 物理接口:
    - 支持最大蓝牙数据速率的UART接口
    - UART传输层(H4)最大速率可达4Mbps
    - 双线UART传输层(H5)最大速率可达4Mbps(仅限CC2560B和CC2564B)

    3. 产品特点和优势


    CC256x系列的优势包括:
    - 集成度高:单芯片解决方案,减少外部元件需求
    - 优化成本:适用于低成本设计,提供良好的性价比
    - 高性能:具有业内领先的蓝牙RF性能,支持更长范围
    - 灵活性:支持多种微控制器(如MSP430和ARM® Cortex®-M3/M4),易于集成和验证

    4. 应用案例和使用建议


    CC256x系列适用于多个应用领域,例如:
    - 运动健身设备:实现无线连接和远程控制功能
    - 无线音频解决方案:支持高品质音频流传输
    - 工业传感器:替代有线连接,提高系统可靠性
    使用建议:
    - 确保遵循参考设计进行布线,以达到最佳性能
    - 适当配置电源管理参数,以延长电池寿命

    5. 兼容性和支持


    CC256x系列与其他TI的MCU兼容,如MSP430和ARM® Cortex®-M3/M4。TI提供全面的技术支持和第三方软件支持,涵盖蓝牙栈软件和其他辅助软件包。

    6. 常见问题与解决方案


    根据技术手册,常见的问题及解决方案如下:
    - 问题:如何配置蓝牙数据速率?
    - 解决方案:通过UART接口进行配置,具体设置需参考UART传输层(H4/H5)的文档。
    - 问题:如何降低功耗?
    - 解决方案:通过配置电源管理和优化软件代码来实现。

    7. 总结和推荐


    CC256x系列是当前市场上的一款高性能、高性价比的蓝牙BR/EDR/LE控制器,特别适合于低成本设计和需要优化电源管理的应用场合。经过综合评估,推荐使用CC256x系列控制器,尤其适用于对成本敏感且需要强大RF性能的应用。
    此文章总结了CC256x系列产品的技术规格、优势及应用案例,有助于用户更好地了解和使用该产品。

CC2564BRVMR参数

参数
最大工作供电电压 4.8V
典型灵敏度 95dBm
接口类型 I²S,UART
ISM带宽 -
最小工作供电电压 2.2V
最小工作频率 2.402GHz
最大数据速率 4Mbps
支持协议 -
最大工作频率 2.48GHz
范围 -
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CC2564BRVMR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CC2564BRVMR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 蓝牙芯片 TEXAS INSTRUMENTS CC2564BRVMR CC2564BRVMR数据手册

CC2564BRVMR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 10.848
400+ ¥ 10.4864
600+ ¥ 10.1248
库存: 593
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 2169.6
