PD-9001GR/AT/AC-UK

产品分类: 开关电源
产品描述: 100V(AC) 240V(AC) 桌面安装 160.3mm*51.8mm*34.8mm
供应商型号: 494-PD9001GRATACUK
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 开关电源 PD-9001GR/AT/AC-UK

PD-9001GR/AT/AC-UK概述

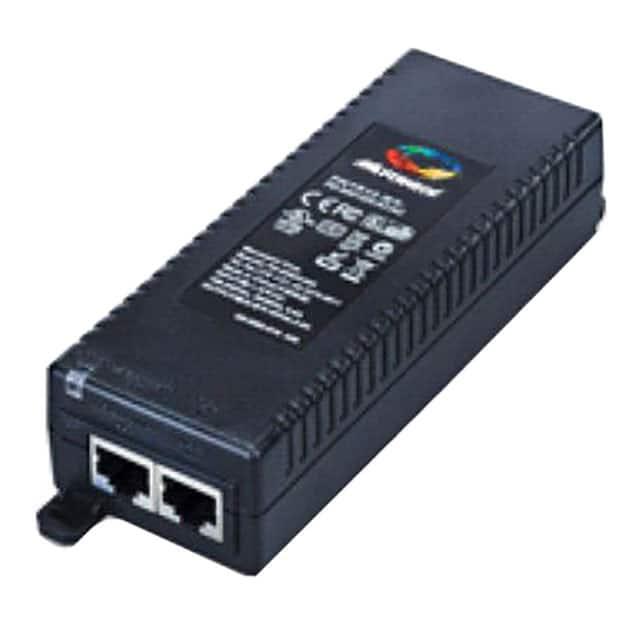

    微软产品:PD-9001GR 单端口千兆PoE中跨

    产品简介


    PD-9001GR是Microsemi公司推出的一款高性能单端口远程供电设备,专为当前及新兴高功率应用设计。该设备输出功率可达30瓦,支持新型无线1000Base-T设备如WiMAX和IEEE 802.11n接入点的远程供电。该产品符合IEEE 802.3at PoE标准,同时向后兼容IEEE 802.3af标准。因此,PD-9001GR可以为现有的10/100Base-T网络设备以及新兴的1000Base-T设备供电。

    技术参数


    | 特性 | 描述 |
    | : | : |
    | 端口数量 | 1个 |
    | 数据速率 | 10/100/1000 Mbps |
    | 输出功率 | 30瓦(保证) |
    | 输入电源要求 | AC输入电压:100至240Vac(±10%),AC输入电流:0.67A @ 100-240Vac,AC频率:50至60Hz |
    | 尺寸 | 51.8mm x 34.8mm x 160.5mm ±0.5mm(约2.04英寸x 1.37英寸x 6.31英寸) |
    | 重量 | 0.44磅(200克) |
    | 温度范围 | 操作温度:-20°C至40°C(30瓦时);-20°C至55°C(22.5瓦时) |
    | 相对湿度 | 最大90%,非冷凝状态 |
    | 高度范围 | -304.8至3048米 |
    | 平均无故障时间 | 100,000小时@25°C |
    | 热能评级 | 20 BTU/小时(@240VAC) |

    产品特点和优势


    - IEEE 802.3at标准认证:支持双事件分类。
    - 向后兼容IEEE 802.3af标准:可以兼容旧版本的PoE设备。
    - 保证30瓦的输出功率:满足新应用的高功耗需求。
    - 支持多种数据传输速率:10/100/1000 Mbps。
    - 自动检测和保护非标准以太网终端:确保安全使用。
    - 小巧紧凑的设计:适合安装在无线接入点和IP摄像头中。

    应用案例和使用建议


    PD-9001GR适用于802.11n无线接入点、云台变焦(PTZ)摄像头和视频电话等多种设备的远程供电。对于需要较高输出功率的应用场景,建议结合散热装置使用,确保稳定运行。同时,确保安装环境符合规定的温度和湿度条件,以避免影响设备性能和寿命。

    兼容性和支持


    PD-9001GR兼容现有IEEE 802.3af设备,并支持IEEE 802.3at标准。Microsemi公司提供一年的保修期,以及技术支持服务,帮助客户解决可能遇到的技术问题。此外,产品还通过了一系列国际标准认证,如RoHS、WEEE、CE、FCC Part 15等。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    解决方案:检查输入电源是否符合标准,确保连接正确。尝试更换电源线或插座。

    2. 问题:数据传输不稳定。
    解决方案:确认连接电缆符合标准,没有损坏或干扰。调整设备所在环境的温湿度条件,避免过高或过低。

    3. 问题:发热严重。
    解决方案:增加散热措施,确保设备周围有足够的通风空间。考虑将设备安装在更凉爽的地方,避免高温环境。

    总结和推荐


    PD-9001GR是一款高性能的单端口千兆PoE中跨设备,具有强大的输出功率和广泛的兼容性。其坚固耐用且易于集成的特点使其成为多种应用场景的理想选择。虽然初始投资可能较高,但考虑到其稳定可靠的表现和较长的使用寿命,我们认为这款产品物有所值,值得推荐给需要高功率远程供电解决方案的用户。

PD-9001GR/AT/AC-UK参数

参数
输出功率 -
电压-输出4 -
电压-输出1 -
负载调节 -
电压-输出2 -
输出数量 -
最大输入电压 240V(AC)
最小输入电压 100V(AC)
电流-输出1 -
电压-输出3 -
电流-输出2 -
长*宽*高 160.3mm*51.8mm*34.8mm
安装方式 桌面安装
零件状态 在售
包装方式 散装

PD-9001GR/AT/AC-UK厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PD-9001GR/AT/AC-UK数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 开关电源 MICROCHIP TECHNOLOGY PD-9001GR/AT/AC-UK PD-9001GR/AT/AC-UK数据手册

PD-9001GR/AT/AC-UK封装设计

查看详情并下载
Symbol
Footprint
3D Model
